Name: PV DC MCCB 1000V 630A întrerupător solar pentru protecția panoului
Rating: 5 (99 reviews)

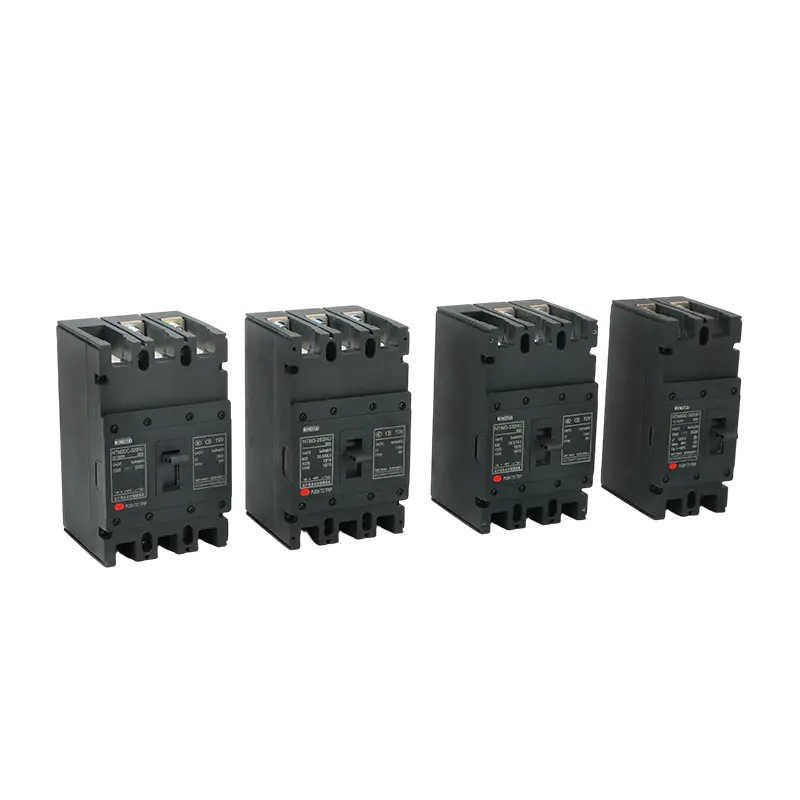

PV DC MCCB 1000V 630A întrerupător solar pentru protecția panoului

Descriere:

Proiectat cu experiență pentru aplicații fotovoltaice, întrerupătorul nostru cu carcasă turnată în curent continuu oferă protecție robustă a circuitelor în cadrul sistemelor de energie solară. Dispunând de un rating de 1000V/1500V DC și un interval de curent de 63A-630A, garantează o funcționare în siguranță chiar și în cele mai solicitante condiții de mediu.

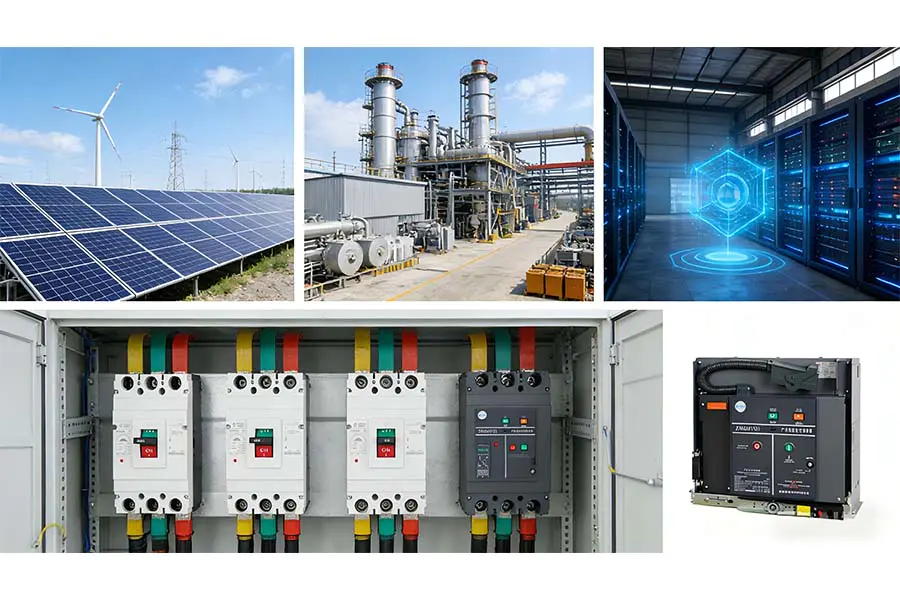

Aplicatii:

Cutii de combinare solară: Protejează șirurile fotovoltaice individuale în timp ce consolidează ieșirile

Protecție de intrare/ieșire a invertorului: Protejează invertoarele de defecțiuni pe partea de curent continuu

Dulapuri de distribuție DC: Gestionează fluxul de energie în instalațiile fotovoltaice comerciale și la scară de utilitate

Sisteme de stocare a energiei: Protejează conexiunile bateriei și punctele de integrare

Instalații rezidențiale, comerciale și la scară de utilitate: asigură protecția circuitelor critice pentru toate dimensiunile de sisteme fotovoltaice

Acest întrerupător asigură protecție fiabilă la suprasarcină, scurtcircuit și defect de arc pentru partea fotovoltaică DC prin fluxul de lucru de „detectare defecțiuni → declanșare rapidă → stingere magnetică a arcurilor”, în timp ce sprijină izolarea în siguranță și monitorizarea stării pentru a asigura funcționarea sigură și stabilă a sistemului..

Conforme cu standardele internaționale riguroase de siguranță, întrerupătoarele noastre sunt supuse unor teste riguroase pentru a asigura performanță neclintită pe toată durata de viață de 25 de ani a sistemului dumneavoastră.

1. Performanță DC superioară	Capacitate mare de rupere de până la 25 kA la 1000–1500 V DC Detectarea și întreruperea erorilor de 0,5 ms Suprimarea fiabilă a arcurilor de curent continuu pentru a proteja echipamentele și personalul
2. Durabilitate excepțională	Carcasă rezistentă la UV cu clasificare IP65 Rezistent la coroziune la pulverizare de sare, testat timp de 1000h Minim 20.000 de cicluri de funcționare mecanică Funcționează fiabil în condiții de mediu extreme
3. Caracteristici inteligente	Capacitate integrată de monitorizare a defecțiunilor și operare de la distanță Indicatori clari de stare pentru monitorizarea în timp real a sistemului Tehnologie de compensare a temperaturii pentru o protecție sporită
4. Asigurare certificată de calitate	Certificat TÜV Rheinland, conform UL 489B Conformitate cu standardul IEC 60947-2 100% testat din fabrică înainte de expediere pentru performanță constantă
5. Instalare și întreținere ușoară	Cu 35% mai compact decât întreruptoarele de curent continuu convenționale Instalare accesorii fără scule și terminale de conectare cu fața în față Versatil pentru montare pe șină DIN sau pe panou
6. Eficiența costurilor	Durată de viață mai lungă decât soluțiile standard Cerințe de întreținere reduse Preț direct din fabrică cu garanție de 3 ani și asistență globală

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul bazei ridicate facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

EXTERIOR

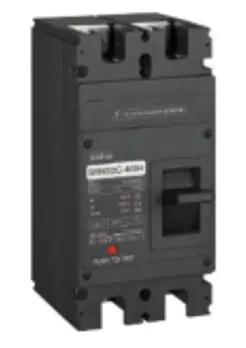

Cadru Shell	Model SRM3DC-320			SRM3DC-400
Numărul de poli	2		trei	2		trei
Tensiune nominală de lucru Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tensiune nominală de izolare Ui(V)	DC1250		DC1500	DC1500
Tensiune nominală de rezistență la impact Uimp (kV)	opt		12	12
Curent nominal In(A)	63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320			225、250、315、350、400
Limita nominala a capacitatii de intrerupere a scurtcircuitului Icu(kA)	50	20	20	65	35	15	15 (ring cu 2 poli) 20 [sir cu 3 poli)
	unul	unul	/	70	40	20	20 [2 - șir de stâlpi) 25 (șir cu 3 poli)
Modul de cunulctare Ics(kA) al capacității de întrerupere a scurtcircuitului de funcționare	Ics=100%Icu
	Sus și în jos, în jos și în sus (2P, 320/3P) Intră și ieși, urcă și ieși (3P)
Categoria de utilizare	A
Are functie de izolare?	Fii
Temperatura ambiantă de funcționare	-35℃~ 70℃
Durata de viata mecanica (timpi)	20000			zece mii
Durata de viata electrica (timpi)	3000	2000	1500	1000	1000	700	500
Îndeplinește un criteriu	IEC/EN 60947-2、GB/T 14048.2

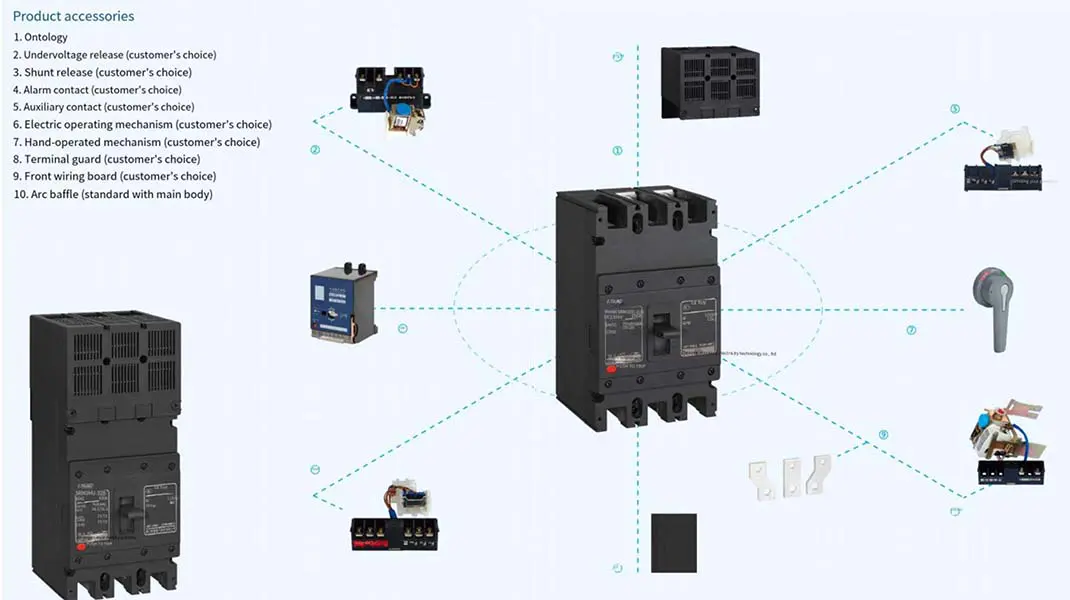

Atașament	Excitare separată, auxiliară, alarmă, operare manuală și funcționare electrică
Autentificare	CCC, CE, TUV
măsura (lungime × lățime × înălțime) (mm)	180×76×126 (2P) 180×107×126 (3P)			250×124×165 (2P) 250×182×165 (3P)

Remarci	Cadrul shell 320 este împărțit în H: rupere mare, R: tip limitator de curent

EXTERIOR

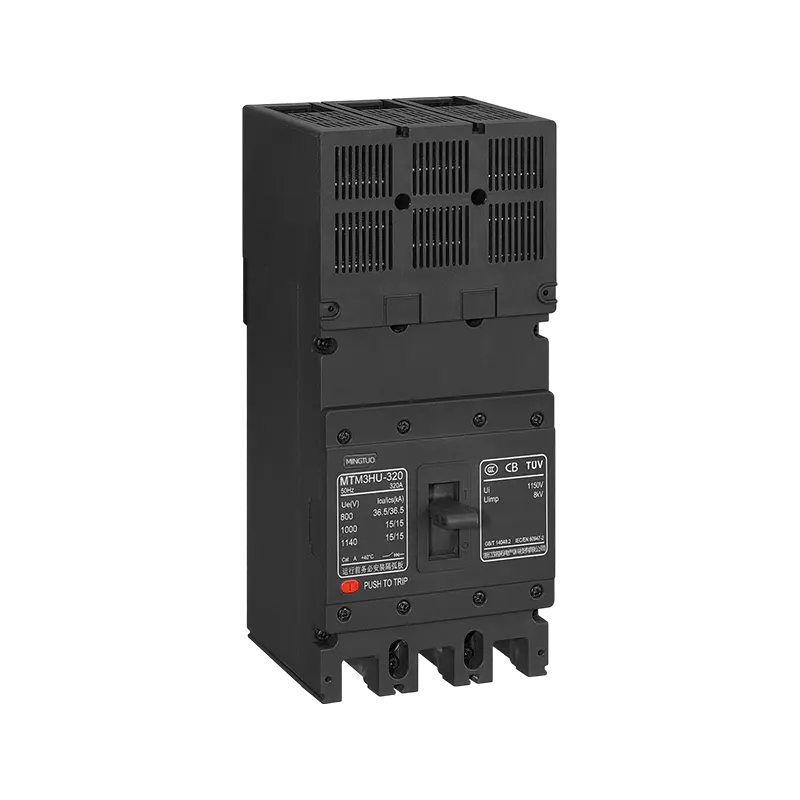

Cadru Shell	SRM3HU-320				SRM3HU-400
Numărul de poli	trei				trei
Tensiune nominală de lucru Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tensiune nominală de izolare Ui(V)					AC1150
Tensiune nominală de rezistență la impact Uimp (kV)	opt				12
Curent nominal In(A)	63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320				250 、 280 、 315 、 320 、 350 、 patru sute
Limita nominala a capacitatii de intrerupere a scurtcircuitului Icu(kA)	opty-five	50	36.5	10	opty-five	50	36.5	10
	unul	!	unul	unul	100	60	50	15
Modul de cunulctare Ics(kA) al capacității de întrerupere a scurtcircuitului de funcționare	Ics=100%Icu
Categoria de utilizare	A
Are functie de izolare?	Fii
Temperatura ambiantă de funcționare	-35℃~ 70℃
Durata de viata mecanica (timpi)	20000				zece mii
Durata de viata electrica (timpi)	3000	3000	3000	2000	1000	1000	1000	700
Îndeplinește un criteriu	IEC/EN 60947-2、GB/T 14048.2
Atașament	Excitare separată, auxiliară, alarmă, operare manuală și funcționare electrică
Autentificare	CCC, CE, TUV
măsura (lungime × lățime × înălțime) (mm)	180×107×126 (3P)				250×182×165 (3P)

Remarci	Cadrul shell 320 este împărțit în H: rupere mare, R: tip limitator de curent

EXTERIOR
Cadru Shell	SRM3HU-630				SRM3HU-800
Numărul de poli	trei				trei
Tensiune nominală de lucru Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tensiune nominală de izolare Ui(V)					AC1150
Tensiune nominală de rezistență la impact Uimp (kV)	12				12
Curent nominal In(A)	500 630				700, opt sute
Limita nominala a capacitatii de intrerupere a scurtcircuitului Icu(kA)	opty-five	50	36.5	10	opty-five	50	36.5	10
	100	60	50	15	100	60	50	15
Modul de cunulctare Ics(kA) al capacității de întrerupere a scurtcircuitului de funcționare	Ics=100%Icu
Categoria de utilizare	A
Are functie de izolare?	Fii
Temperatura ambiantă de funcționare	-35℃~ 70℃
Durata de viata mecanica (timpi)	5000				zece mii
Durata de viata electrica (timpi)	1000	1000	1000	700	1000	1000	1000	700
Îndeplinește un criteriu	IEC/EN 60947-2、GB/T 14048.2
Atașament	Excitare separată, auxiliară, alarmă, operare manuală și funcționare electrică
Autentificare	CCC, CE, TUV
măsura (lungime × lățime × înălțime) (mm)	250×182×165 (3P)				250×182×165 (3P)

EXTERIOR
Cadru Shell	Model SRM3DC-320			SRM3DC-800
Numărul de poli	2-trei			2-trei
Tensiune nominală de lucru Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tensiune nominală de izolare Ui(V)	DC1250		DC1500	DC1500
Tensiune nominală de rezistență la impact Uimp (kV)	opt		12	12
Curent nominal In(A)	63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350			225、250、315、350、patru sute
Limita nominala a capacitatii de intrerupere a scurtcircuitului Icu(kA)	50	20	20	65	35	15	15 (snur cu 2 poli) 20 (șir cu 3 poli)
	unul	unul	/	70	40	20	20 (coarda cu 2 poli) 25 (șir cu 3 poli)
Modul de cunulctare Ics(kA) al capacității de întrerupere a scurtcircuitului de funcționare	Ics=100%Icu
Categoria de utilizare	A
Are functie de izolare?	Fii
Temperatura ambiantă de funcționare	-35℃~ 70℃
Durata de viata mecanica (timpi)	20000			zece mii
Durata de viata electrica (timpi)	3000	2000	1500	1000	1000	700	500
Îndeplinește un criteriu	IEC/EN 60947-2、GB/T 14048.2
Atașament	Excitare separată, auxiliară, alarmă, operare manuală și funcționare electrică
Autentificare	CCC, CE, TUV
măsura (lungime × lățime × înălțime) (mm)	180×76×126(2P) 180×107×126(3P)			250×124×165(2P) 250×182×165(3P)
