Realitățile de evaluare a IP: ce numere sunt a Cutie de prize impermeabilă De fapt, Garanție

Codul IP (protecție la intrare) imprimat pe o cutie de prize impermeabilă este adesea interpretat greșit ca o garanție permanentă, necondiționată - nu este. IEC 60529 definește evaluările IP pe baza testelor efectuate pe carcase noi, dezinstalate, în condiții de laborator controlate. IP65 certifică că carcasa este etanșă la praf și protejată împotriva jeturilor de apă de joasă presiune din orice direcție; IP66 crește presiunea jetului de apă; IP67 certifică imersiunea la până la 1 metru timp de 30 de minute; IP68 acoperă scufundarea continuă la o adâncime specificată de producător. Ceea ce standardul nu ține cont este degradarea în timp. Presetupele de intrare a cablurilor sunt cel mai frecvent punct de defecțiune - un presetupă care a fost strâns corect la instalare se poate slăbi prin cicluri de vibrații, expansiune termică sau fragilizare indusă de UV a garniturii de cauciuc, reducând protecția efectivă la pătrundere cu unul sau două niveluri fără nicio deteriorare externă vizibilă.

Un al doilea punct larg înțeles greșit implică relația dintre ratingul IP și condensare. O cutie de prize industriale cu clasificare IP67 va rezista la intrarea apei din exterior, dar condensul intern generat de ciclul de temperatură este complet separat de scenariul de testare IP. Carcasele sigilate fără ventilație pot acumula umiditate în interior, deoarece aerul umed cald din interiorul cutiei se răcește noaptea, ajungând în cele din urmă la punctul de rouă. Încălzitoarele anticondens, cartușele cu silicagel cu indicatori de umiditate sau membranele de egalizare a presiunii în stil Gore-Tex (care permit schimbul de vapori fără pătrunderea apei lichide) sunt răspunsuri tehnice practice la această problemă, în special pentru cutiile de distribuție de prize industriale în aer liber instalate în medii de coastă sau tropicale.

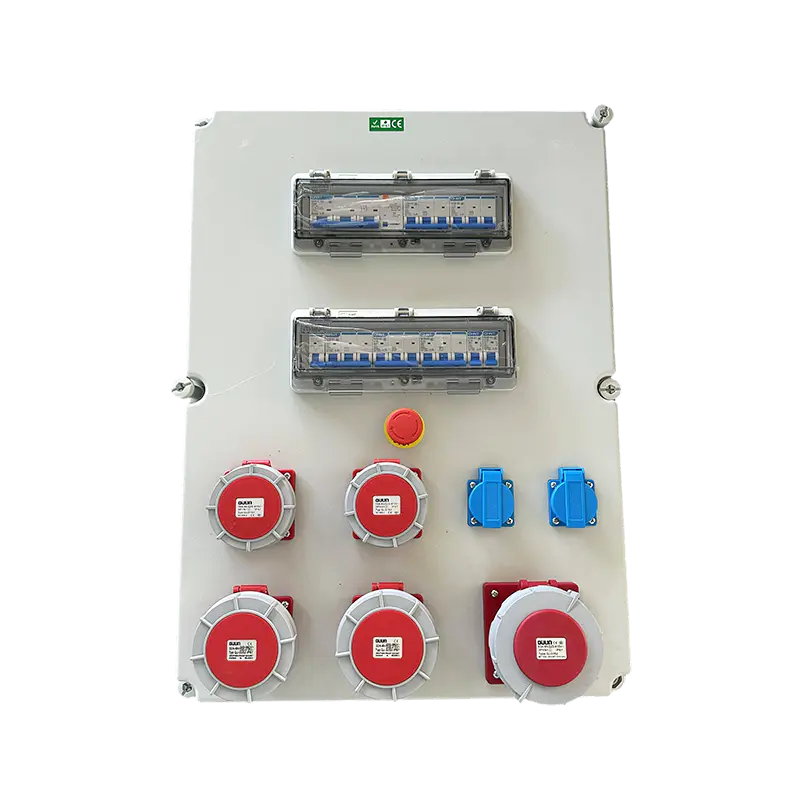

Arhitectura de protecție a defecțiunilor în interiorul unei cutii combinate de prize: RCD-uri, MCB-uri și coordonarea lor

O cutie combinată de prize bine concepută nu este doar o colecție de prize cu un întrerupător principal - este un sistem de protecție coordonat în care secvențierea și selectivitatea dispozitivelor de protecție determină direct modul în care defecțiunile sunt izolate și cât de mult din sistem rămâne operațional după un eveniment de defecțiune. Cea mai comună ierarhie de protecție într-o cutie de priză combinată plasează un întrerupător sau izolator principal la intrare, urmat de unul sau mai multe RCD (dispozitive de curent rezidual) la nivelul sub-circuitului, cu MCB-uri individuale protejând fiecare priză sau grup de ieșiri.

Decizia critică de proiectare este dacă se utilizează un singur RCD în amonte care să acopere toate prizele sau RCD-uri individuale pentru fiecare priză. Un singur RCD în amonte este mai simplu și mai ieftin, dar înseamnă că orice defecțiune de scurgere la pământ - inclusiv scurgerile cumulate de la mai multe piese de echipament care se încadrează individual în toleranță - poate declanșa toate prizele simultan. În șantierul de construcții și aplicațiile temporare de energie, acest lucru este adesea inacceptabil. RCD-urile individuale de 30 mA per priză sau grup de prize oferă o discriminare mult mai bună: o defecțiune pe un circuit afectează doar acel circuit, iar personalul de întreținere poate identifica priza defectă observând care RCD a declanșat. Pentru cutiile de distribuție cu prize industriale în aer liber care deservesc mai mulți utilizatori independenți sau zone de lucru, această abordare granulară este recomandată cu tărie.

Contează și tipul de RCD. RCD-urile de tip AC răspund numai la curenții sinusoidali de defect la pământ. Unitățile cu viteză variabilă, încărcătoarele de baterii și sursele de alimentare în modul comutator generează componente DC-pulsed sau netede scurgeri DC pe care dispozitivele de tip AC nu le detectează în mod fiabil. RCD-urile de tip A acoperă atât curenții reziduali sinusoidali, cât și curenții de curent continuu pulsați și sunt alegerea minimă adecvată pentru sarcinile de scule industriale moderne. RCD-urile de tip B acoperă, de asemenea, curenți reziduali DC lini și sunt necesare acolo unde sunt conectate redresoare trifazate sau unități de ieșire DC.

Standarde de priză și compatibilitate cu conectori în medii industriale internaționale

Una dintre cele mai practice provocări în specificarea unei cutii de priză industrială pentru instalațiile internaționale sau orientate spre export este incompatibilitatea standardelor de conector. Site-urile industriale care aprovizionează echipamente din mai multe țări întâmpină în mod obișnuit nepotriviri între prizele instalate și ștecherele echipamentelor. Standardele dominante ale prizei industriale în uz global sunt:

IEC 60309 a obținut cea mai largă acceptare internațională pentru aplicațiile industriale grele, cu sistemul său de codare cu culori (galben pentru 110V, albastru pentru 230V monofazat, roșu pentru 400V trifazat) oferind o barieră fizică împotriva nepotrivirii tensiunii. La Zhejiang Mingtuo Electrical Technology Co., Ltd., acceptăm configurații personalizate de cutii de prize industriale cu tipuri de prize potrivite pieței de destinație, evitând proliferarea adaptoarelor care creează atât riscuri de siguranță, cât și inconveniente pe site-urile internaționale ale proiectelor.

Cerințe de protecție mecanică și la impact pentru Priză industrială în aer liber Cutii de distributie

Pentru o cutie de distribuție a prizei industriale în aer liber, clasificarea IP abordează pătrunderea lichidelor și a prafului, dar nu spune nimic despre rezistența la impact mecanic - o dimensiune de performanță complet separată guvernată de sistemul de evaluare IK (IEC 62262). Evaluările IK variază de la IK00 (fără protecție) la IK10, care corespunde la 20 de jouli de energie de impact, aproximativ echivalent cu o masă de 5 kg scăzută de la 40 cm. În practică, diferența dintre o carcasă IK07 și IK10 într-un mediu aglomerat de construcții sau port este diferența dintre o carcasă care supraviețuiește unei lovituri zgomotoase de la o cască sau o unealtă și una care rezistă la o lovire directă de la căderea echipamentului.

Alegerea materialului stimulează performanța IK. Carcasele din policarbonat (PC) oferă rezistență excelentă la impact și stabilitate UV, dar pot fi susceptibile la anumiți solvenți și pot îngălbeni cu expunerea prelungită la UV în unele formulări. Poliesterul armat cu fibră de sticlă (GRP) combină rezistența ridicată la impact cu rezistența chimică și este comun în instalațiile chimice și aplicațiile marine. Carcasele din aluminiu turnat sub presiune oferă o rezistență mecanică excelentă și o disipare a căldurii, dar adaugă greutate și sunt susceptibile la coroziune galvanică dacă sunt împământate necorespunzător sau dacă sunt utilizate metale diferite pentru elemente de fixare. Pentru aplicații Waterproof Socket Box în medii de coastă sau offshore, feroneria din oțel inoxidabil și corpurile de carcasă nemetalice oferă cea mai bună combinație de imunitate la coroziune și robustețe mecanică.

Metoda de montare afectează și integritatea mecanică. Cutiile montate la suprafață fixate numai prin placa lor din spate sunt vulnerabile la forțele de pârghie dacă un cablu greu este tras lateral - punctele de montare, nu materialul carcasei, devin modul de defecțiune. Specificarea carcaselor cu flanșe de montare integrate și utilizarea elementelor de fixare M8 sau mai mari în substraturi solide (nu plăci de gips-carton sau foi subțiri) îmbunătățește semnificativ rezistența în lumea reală.

Echilibrarea sarcinii și alocarea fazelor în trei faze Cutii combinate cu prize

O cutie combinată de prize care alimentează mai multe prize monofazate de la o intrare trifazată necesită o atribuire deliberată a fazelor pentru a evita supraîncărcarea neutrului și dezechilibrul de tensiune. Într-un sistem trifazat echilibrat ideal, un curent egal pe fiecare fază înseamnă că conductorul neutru transportă curent zero. În practică, prizele nu sunt încărcate în mod egal, iar curentul neutru rezultat poate fi substanțial - până la curentul complet de linie în condiții sever dezechilibrate. Acest lucru este deosebit de relevant în distribuția temporară a energiei pentru evenimente, șantiere și producția de filme, unde sarcinile sunt imprevizibile și sunt modificate frecvent.

Abordarea standard pentru o cutie cu 9 prize este de a atribui trei prize pe fază într-un model alternativ (L1, L2, L3, L1, L2, L3, L1, L2, L3), etichetate clar la fiecare priză. Utilizatorii sunt apoi instruiți să distribuie sarcinile de mare putere între faze. Pentru site-urile cu profiluri de încărcare cunoscute - cum ar fi o linie de producție în care anumite mașini funcționează la amperaje cunoscute - alocarea fazelor trebuie calculată în avans și documentată în programul de distribuție. O cutie de priză industrială care deservește un amestec de prize de 16 A și 32 A ar trebui să atribuie prizele mai grele de 32 A în diferite faze pentru a preveni un scenariu dominant monofazat.

Încărcarea armonică este un factor compus. Sursele de alimentare cu modul comutat, unitățile de frecvență variabilă și driverele LED generează curenți armonici a treia și alți curenți armonici triple. Spre deosebire de curenții de frecvență fundamentală echilibrați, armonicile triple într-un sistem trifazat adaugă neutru mai degrabă decât anularea - un fenomen care poate produce curenți neutru care depășesc curenții de fază chiar și într-o instalație nominal „echilibrata”. Pentru cutiile combinate de prize care deservesc concentrații mari de echipamente electronice, conductorii neutri ar trebui să fie dimensionați la 1,5× până la 2× secțiunea transversală a conductorului de fază, nu raportul standard de 1:1.

Managementul intrării cablurilor și eliberarea tensiunii în Cutii de prize industriale

Intrarea cablurilor este subspecificată în mod constant în achiziția cutiei de prize industriale. Clasamentul IP al carcasei este menținut doar dacă intrările de cabluri sunt sigilate corespunzător, totuși multe instalații folosesc garnituri de cauciuc generice sau lasă deschise decupajele neutilizate, înfrângând imediat protecția la intrare a cutiei în sine. Abordarea corectă implică presetupe de cablu metrice sau cu filet PG selectate pentru diametrul exterior real al cablului, cu corpul presetupei strâns la specificațiile producătorului pentru a comprima uniform inelul de etanșare în jurul mantalei cablului.

Eliberarea tensiunii este o funcție separată, dar înrudită. Un presetupă care asigură o etanșare IP nu împiedică neapărat transmiterea tensiunii axiale la bornele interne. Cablurile de alimentare grele din instalațiile exterioare sunt supuse mișcării induse de vânt, contracției termice în climatele reci și tracțiunilor mecanice în timpul conectării și deconectării echipamentelor. Fără o detensionare adecvată — fie prin mecanismul de prindere a presetupei, fie printr-o clemă de cablu separată în interiorul carcasei — sarcina ciclică este transferată direct la bornele șuruburilor, slăbind progresiv conexiunea și creând încălzirea rezistenței la terminație. Acesta este un mod de defecțiune documentat în echipamentele temporare de distribuție a energiei pe șantierele de construcții și evenimentele în aer liber unde cablurile sunt repoziționate frecvent.

Pentru cutiile de distribuție pentru prize industriale în aer liber cu cabluri de intrare in jos, luați în considerare efectul suplimentar al absorbției capilare: apa care curge pe mantaua cablului poate fi atrasă în interfața presetupei prin acțiune capilară, indiferent de gradul IP al presetupei, dacă cablul intră de sus sau într-un unghi ușor în jos în cutie. Specificarea unei bucle de picurare – unde cablul atârnă sub punctul de intrare înainte de a se ridica la presătupă – este o practică simplă de teren care elimină în întregime acest mecanism de defecțiune. Concepem produsele noastre de cutie de distribuție pentru prize industriale în aer liber cu configurații preformate de intrare a cablului cu buclă de picurare și opțiuni de placă presătupă marcate clar pentru a sprijini instalarea corectă pe teren.

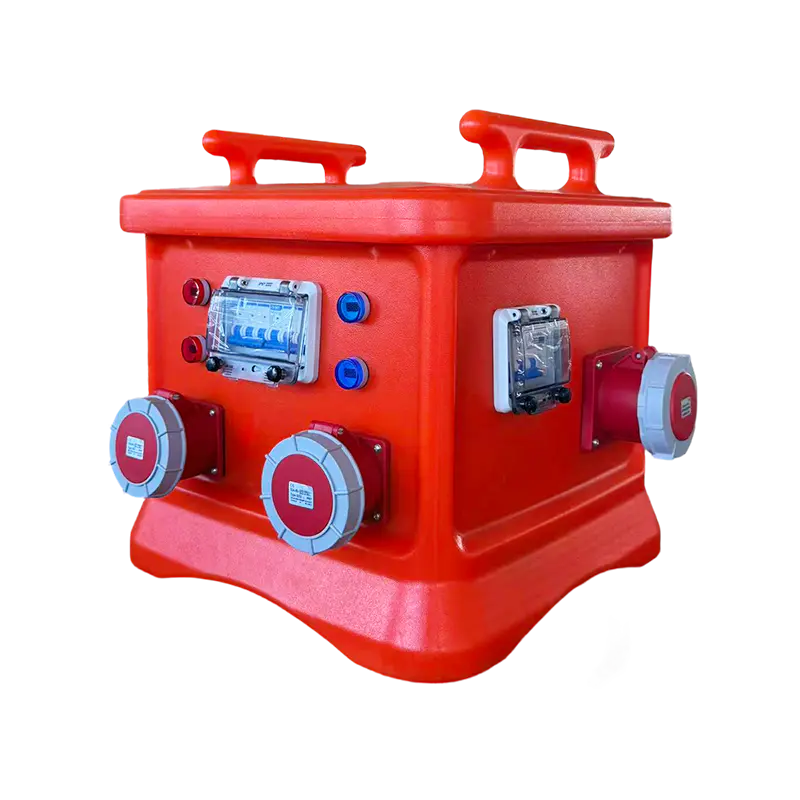

Distribuția temporară a energiei: cerințele de conformitate a șantierului de construcții pentru cutiile de priză industriale

Distribuția temporară a energiei pe șantier este guvernată de standarde specifice dincolo de codurile electrice industriale generale — în Europa, se aplică IEC 60364-7-704; în Marea Britanie, BS 7375 și ghidurile asociate din BS EN 60439-4 acoperă ansamblurile de distribuție temporară. Aceste standarde impun cerințe pentru configurațiile de cutii de prize industriale care depășesc ceea ce satisfac cutiile de prize de uz general. Cerințele cheie includ de obicei:

• Protecția RCD obligatorie pe toate prizele, cu sensibilitate de 30 mA pentru prizele de până la 32 A care furnizează unelte de mână portabile.
• IP44 minim pentru toate carcasele utilizate în aer liber sau în locații acoperite, dar expuse, cu IP55 sau mai mare în zonele umede de prelucrare sau în apropierea jeturilor de apă de la operațiunile de beton și tencuială.
• Tensiune joasă redusă (110 V CTE) surse pentru unelte electrice portabile în multe specificații europene și britanice, care necesită o ieșire de transformator de împământare centrată în centru și prize galbene IEC 60309 special pentru a preveni interconectarea cu sursele de 230 V.
• Protecție la supracurent la sau înaintea fiecărei prize pentru a limita energia defectuoasă și deteriorarea cablului în cazul defectării sculei sau a cablului.
• Inspecție și testare regulată programe – de obicei la fiecare 3 luni pentru echipamentele de șantier – cu înregistrări menținute și echipamente scoase din serviciu dacă nu reușește testele de rezistență la izolație sau de timp de răspuns RCD.

O cutie de prize impermeabilă destinată utilizării pe șantier ar trebui verificată în raport cu standardul național aplicabil pentru țara proiectului, deoarece cerințele diferă semnificativ. Zhejiang Mingtuo oferă documentație specifică proiectului și asistență pentru verificarea conformității clienților care achiziționează echipamente de distribuție de prize pentru contracte internaționale de construcție.
