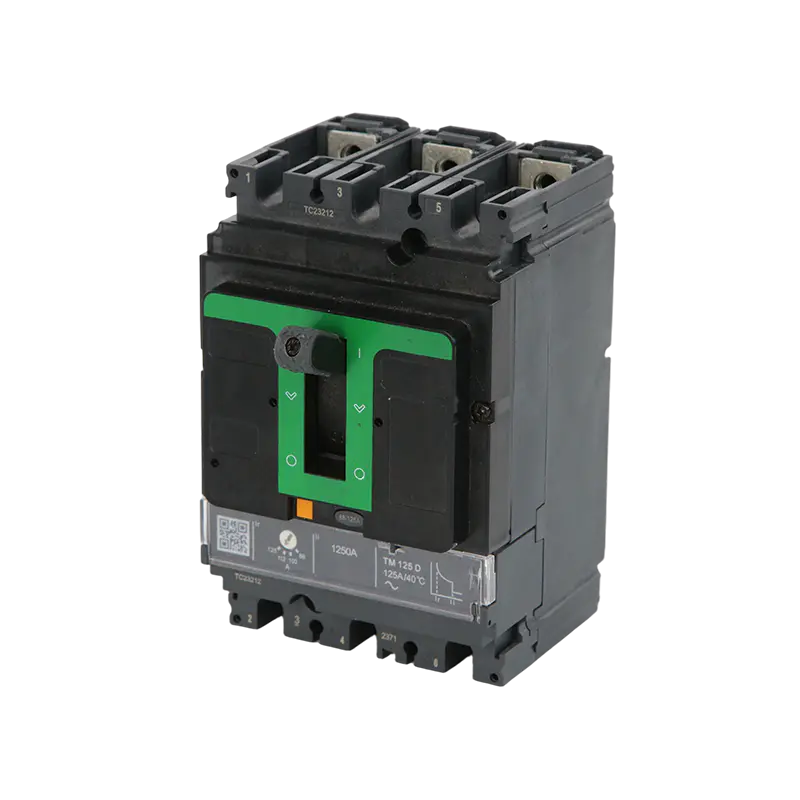

Cum intră unitățile de declanșare termo-magnetice Întreruptoare MCCB De fapt, lucrează sub sarcină

Majoritatea inginerilor înțeleg că un întrerupător cu carcasă turnată folosește o bandă bimetală pentru protecție la suprasarcină și o bobină electromagnetică pentru protecția la scurtcircuit, dar interacțiunea dintre aceste două mecanisme în condiții reale de funcționare este mai nuanțată decât sugerează diagramele manuale. Banda bimetalică răspunde la încălzirea I²t - ceea ce înseamnă că o suprasarcină de 150% se va declanșa mai lent decât o suprasarcină de 200%, urmând o caracteristică de timp invers. Acest lucru este intenționat: permite motoarelor să atragă curenți mari de pornire la pornire, fără declanșări neplăcute, protejând în același timp conductorii împotriva supraîncărcărilor susținute. Ceea ce este mai puțin discutat este modul în care temperatura ambiantă afectează calibrarea. Majoritatea întrerupătoarelor MCCB sunt calibrate la 40°C; dacă mediul de instalare se încălzește semnificativ, elementul bimetalic începe preîncălzit, iar pragul efectiv de declanșare scade. Instalatorii din zonele cu climă tropicală sau din camerele aparatelor de distribuție cu ventilație slabă descoperă adesea acest lucru pe calea grea atunci când întreruptoarele se declanșează la sarcini aparent normale.

Elementul de declanșare magnetic (instantaneu), dimpotrivă, răspunde exclusiv la mărimea curentului de vârf, de obicei stabilită între 5× și 10× curentul nominal, în funcție de dimensiunea cadrului MCCB și clasa de aplicare. În unitățile de declanșare electronice - acum standard pentru MCCB-urile cu cadru superior - ambele funcții sunt gestionate de transformatoare de curent care alimentează un microprocesor, care permite reglarea independentă a întârzierii de lungă durată, întârzierii de scurtă durată și a pragurilor instantanee. Această flexibilitate este esențială pentru coordonarea protecției din aval în tablourile de distribuție industriale.

Capacitatea de întrerupere vs. Capacitatea de rupere finală: O distincție critică pentru selecția MCCB

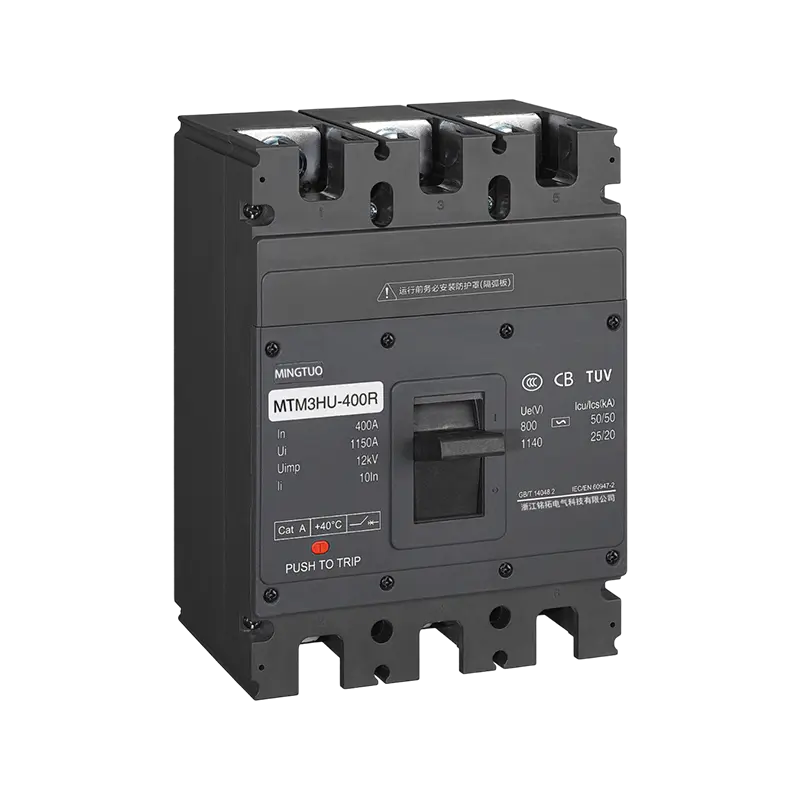

Una dintre cele mai importante erori în specificarea unui întrerupător cu carcasă turnată este confuzia capacității nominale de întrerupere a scurtcircuitului de serviciu (Ics) cu capacitatea de întrerupere finală (Icu). IEC 60947-2 definește Icu ca fiind curentul de scurtcircuit maxim posibil pe care un întrerupător îl poate întrerupe — o singură dată — după care este posibil să nu mai fie exploatat. Ics este curentul pe care întrerupătorul îl poate întrerupe în timp ce rămâne pe deplin funcțional și gata pentru funcționare continuă, de obicei exprimat ca procent din Icu (de obicei 50%, 75% sau 100%). Când specificați întrerupătoarele MCCB pentru panourile din apropierea transformatorului de alimentare unde nivelurile de defecțiuni sunt ridicate, utilizarea Icu ca prag de proiectare fără a ține cont de Ics poate avea ca rezultat un întrerupător care înlătură defecțiunea, dar este deteriorat intern și trebuie înlocuit imediat. Pentru infrastructura critică, specificarea unui întrerupător în care Ics = Icu = nivelul defecțiunii site-ului este abordarea conservatoare și corectă.

La Zhejiang Mingtuo Electrical Technology Co., Ltd., proiectăm întreruptoarele noastre MCCB pentru a obține rapoarte Ics/Icu care să răspundă cerințelor mediilor industriale cu nivel înalt de defecțiuni, oferind clienților noștri o continuitate operațională reală după un eveniment de defecțiune, nu doar o defecțiune remediată.

Selectivitate și discriminare între seriale conectate Întrerupătoare MCCB

Obținerea unei discriminări totale (selectivitatea deplină) între un MCCB din amonte și din aval într-o rețea de distribuție necesită o coordonare atentă a caracteristicilor lor timp-curent. Scopul este să se asigure că pentru orice defecțiune care apare pe un circuit din aval, funcționează doar întrerupătorul din aval, lăsând restul sistemului sub tensiune. Acest lucru este simplu în regiunea de suprasarcină - curba de declanșare a întreruptorului din aval trebuie pur și simplu să fie mai rapidă - dar devine dificil în regiunea de scurtcircuit, unde elementele instantanee ale ambelor întreruptoare pot răspunde simultan.

În practică sunt utilizate mai multe strategii de coordonare:

• Discriminarea actuală: Pragul instantaneu al întreruptorului din amonte este setat peste curentul de defect maxim care poate apărea la magistrala din aval, astfel încât numai elementul instantaneu din aval poate declanșa. Acest lucru necesită o impedanță suficientă între cele două puncte de protecție.
• Discriminare în timp (întârziere scurtă): MCCB din amonte este echipat cu o întârziere de scurtă durată (STD), permițându-i să treacă prin timpul de eliminare a defecțiunii din aval - de obicei 100-200 ms - înainte ca propria sa declanșare instantanee să se activeze. Acest lucru necesită ca întrerupătorul din amonte să fie evaluat pentru energia de trecere în timpul perioadei de întârziere.
• Discriminarea energetică (limitarea curentului): MCCB-urile limitatoare de curent din aval pot limita energia de trecere atât de sever încât elementul instantaneu al întreruptorului din amonte nu vede niciodată suficient curent pentru a funcționa. Această abordare funcționează chiar și fără STD pe dispozitivul din amonte, dar depinde de performanța de limitare a curentului a întreruptorului din aval la nivelul real de defecțiune.

Producătorii publică tabele de selectivitate care definesc curentul maxim de defect la care este garantată discriminarea completă între perechi specifice de MCCB-uri din amonte și din aval. Aceste tabele ar trebui să fie întotdeauna consultate în loc să se bazeze pe reguli generale.

Compararea claselor de aplicații standard: ce înseamnă MCCB categoriile A și B pe plăcuța de identificare

IEC 60947-2 clasifică MCCB-urile în două categorii pe baza comportamentului lor de rezistență pe timp scurt. Înțelegerea categoriei care se aplică dispozitivului dvs. modifică modul în care abordați coordonarea sistemului.

Dispozitivele de categoria B sunt esențiale în panourile de distribuție principale care deservesc instalații industriale mari, unde o călătorie în amonte ar opri producția pe mai multe linii independente. Pentru subcircuitele finale care alimentează mașini individuale sau circuite de iluminat, Categoria A este complet adecvată și mai rentabilă.

Derating Întreruptoare cu carcasă turnată în configurații cu mai mulți poli și carcase închise

Un întrerupător cu carcasă turnată evaluat la 250 A nu va furniza neapărat 250 A de capacitate termică în fiecare scenariu de instalare. Două condiții necesită în mod obișnuit derating în practică. În primul rând, atunci când mai mulți poli împărtășesc o structură bimetală comună (ca în MCCB-urile cu 3 poli sau 4 poli), căldura generată într-un pol se poate transfera către polii adiacenți, ridicându-le temperatura de funcționare și schimbându-și punctele de declanșare. Majoritatea producătorilor publică un factor de corecție multipolar; pentru dispozitivele cu 3 poli încărcate complet în carcase închise, este obișnuită o reducere de 10-15%.

În al doilea rând, montarea carcasei afectează dramatic performanța termică. MCCB-urile testate conform standardelor IEC sunt caracterizate în aer liber cu flux de aer definit. Atunci când este montat într-o carcasă metalică etanșă, în special în grupuri, temperatura aerului intern poate crește cu 15-25°C peste temperatura ambiantă, agravând scăderea temperaturii ambientale descrisă mai devreme. Dimensiunea adecvată a carcasei, jaluzelele de ventilație sau răcirea forțată prin ventilatoare trebuie luate în considerare în proiectare. Noi, cei de la Zhejiang Mingtuo, oferim suport de inginerie a aplicațiilor pentru a ajuta clienții să dimensioneze corect carcasele și să selecteze valorile adecvate ale cadrelor MCCB pentru instalațiile limitate sau cu provocări termice.

Contacte auxiliare, declanșări de șunt și declanșări de subtensiune: extins MCCB Funcționalitate

Un MCCB gol oferă doar comutare manuală și protecție automată la supracurent. În majoritatea sistemelor de control din lumea reală, sunt necesare accesorii suplimentare pentru a integra întrerupătorul în arhitecturile de automatizare, monitorizare și siguranță. Înțelegerea a ceea ce face fiecare accesoriu - și ce nu poate face - previne erorile costisitoare de specificație.

Contacte auxiliare (AX)

Acestea oglindesc poziția ON/OFF/declanșată a întreruptorului la un circuit de control. Un bloc de contacte auxiliare standard oferă unul sau mai multe contacte normal deschise (NO) și normal închise (NC). În mod esențial, o poziție declanșată este diferită de poziția OPRIT - unele configurații de contact auxiliar includ o ieșire dedicată declanșată de defecțiune pentru SCADA sau sisteme de alarmă. Aceste contacte transportă numai curenți la nivel de semnal și nu trebuie niciodată utilizate pentru comutarea sarcinii.

Bobină de declanșare de șunt (ST / MX)

O bobină de declanșare în șunt deschide MCCB de la distanță atunci când i se aplică o tensiune - nu se blochează și trebuie alimentat doar pentru moment. Aplicațiile comune includ integrarea alarmei de incendiu (unde un semnal de la panoul de incendiu declanșează circuite neesențiale), sisteme de oprire de urgență sau circuite de interblocare. Bobina este evaluată pentru un domeniu specific de tensiune și va fi deteriorată dacă este alimentată continuu. Spre deosebire de o declanșare de subtensiune, declanșarea în șunt este un dispozitiv acționat de tensiune pozitivă: se declanșează la comandă, mai degrabă decât la pierderea alimentării.

Eliberare la subtensiune (UV / MN)

Declanșatorul de subtensiune ține întrerupătorul închis numai când tensiunea de alimentare este prezentă în intervalul nominal și o declanșează automat dacă tensiunea de alimentare scade sub aproximativ 70% din valoarea nominală. Acesta este utilizat în aplicații în care o re-energizare necontrolată după o întrerupere de curent ar fi periculoasă - de exemplu, mașini CNC sau ascensoare. Un punct important de proiectare: eliberarea UV previne reînchiderea manuală până când tensiunea de alimentare este restabilită, ceea ce poate complica procedurile de întreținere dacă nu este anticipat.

Recunoașterea când un MCCB a funcționat aproape de limitele sale și necesită înlocuire

Spre deosebire de siguranțe, întreruptoarele de circuit MCCB sunt proiectate pentru a fi resetate după declanșare – dar această reînchidere are limite care sunt adesea trecute cu vederea în practica de întreținere. Fiecare întrerupere a defectului, în special la niveluri ridicate de curent, supune camera de stingere a arcului la solicitări termice și mecanice. Depunerile de carbon se acumulează, suprafețele de contact se erodează, iar mecanismul de declanșare poate suferi deformare plastică dacă curentul de defecțiune a fost aproape de valoarea Icu a dispozitivului.

Următoarele condiții ar trebui să declanșeze o inspecție profesională sau o înlocuire, mai degrabă decât o simplă resetare:

• Orice operare la sau în apropierea Icu-ului nominal – chiar și un singur eveniment de defecțiune de mare magnitudine poate face întrerupătorul inapt pentru service ulterioar fără indicații vizuale de deteriorare.
• Decolorarea, arderea sau deformarea carcasei turnate, ceea ce indică o expunere severă la energia arcului în interiorul camerei.
• Incapacitatea de resetare sau un mâner care se simte slăbit sau inconsecvent în cursa sa - ambele sugerează o deteriorare mecanică internă a mecanismului de blocare.
• Declanșări succesive multiple într-o perioadă scurtă chiar și după ce defecțiunea din aval a fost aparent rezolvată - acest lucru poate indica faptul că mecanismul de declanșare a fost scos din calibrare.
• Orice MCCB care a fost scufundat în apă, expus la vapori corozivi sau operat într-un mediu în afara clasei IP nominale trebuie înlocuit indiferent de starea vizibilă.

În calitate de producători de întrerupătoare MCCB, recomandăm ca echipele de întreținere să documenteze fiecare eveniment de declanșare - sarcina aproximativă la momentul deplasării, magnitudinea estimată a defecțiunii, dacă este cunoscută și numărul de deplasări anterioare - astfel încât deciziile de înlocuire să se bazeze pe istoricul real de service, mai degrabă decât pe presupuneri. Produsele noastre sunt proiectate având în vedere durabilitatea, dar niciun întrerupător nu trebuie tratat ca un dispozitiv care nu necesită întreținere după o eliminare semnificativă a defecțiunilor.

Cum reduc MCCB-urile cu limitare de curent stresul echipamentului din aval

Comportamentul de limitare a curentului într-un MCCB se referă la capacitatea dispozitivului de a întrerupe o defecțiune înainte ca curentul să atingă valoarea maximă posibilă. Într-un sistem de 50 Hz, o defecțiune complet asimetrică poate atinge un vârf de aproximativ 2,5 × valoarea RMS simetrică în prima jumătate de ciclu (10 ms). Un MCCB care limitează curentul - obținut de obicei prin separarea contactelor de mare viteză determinată de repulsia magnetică între contacte sub curent mare - poate începe stingerea arcului în 3-5 ms, reducând dramatic energia de trecere (exprimată ca I²t) văzută de echipamentele și cablurile din aval.

Acest lucru are consecințe practice în aval: cablurile, barele colectoare, contactoarele și alte aparate de comutare dimensionate pentru I²t limitat de curent, mai degrabă decât defecțiunea potențială I²t pot fi mai mici și mai puțin costisitoare. Unele standarde de proiectare și producători permit ca în amonte un întrerupător de limitare a curentului documentat să fie folosit ca justificare pentru coeficiente de rezistență reduse în aval - o practică cunoscută sub numele de „protecție în cascadă” sau „protecție de rezervă”. Acest lucru trebuie să fie susținut de tabelele în cascadă publicate de producătorul din amonte, deoarece protecția este valabilă numai pentru anumite perechi de dispozitive la anumite niveluri de eroare. Zhejiang Mingtuo oferă date complete de coordonare în cascadă pentru gama noastră MCCB pentru a sprijini această abordare de proiectare.
