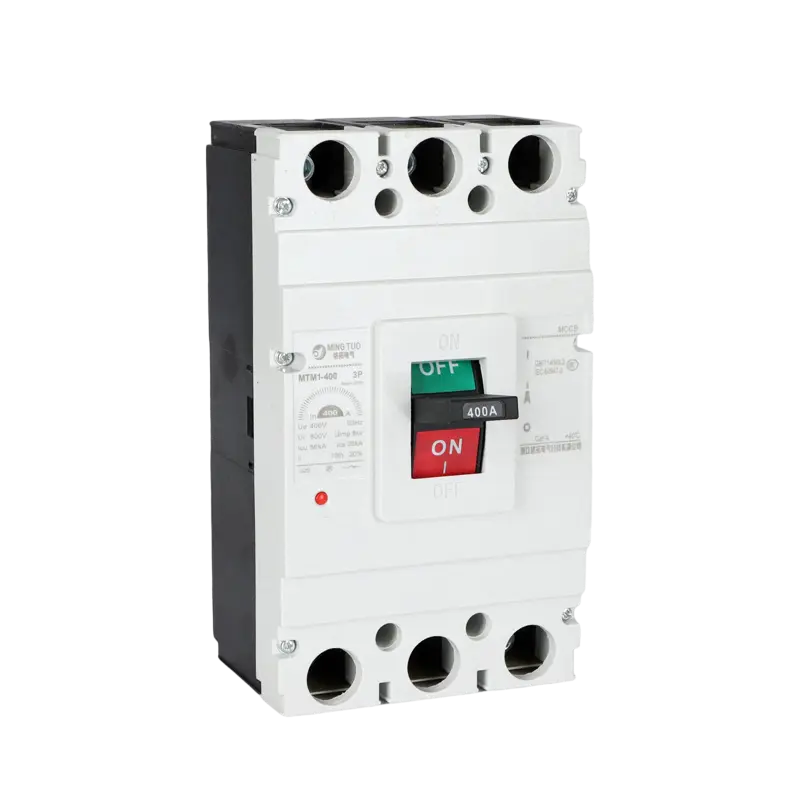

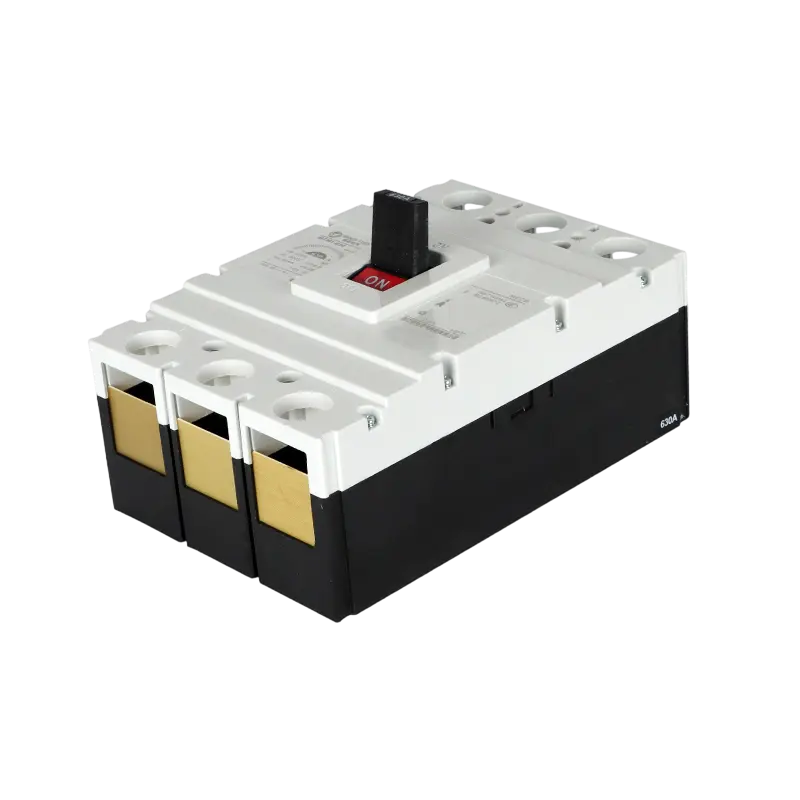

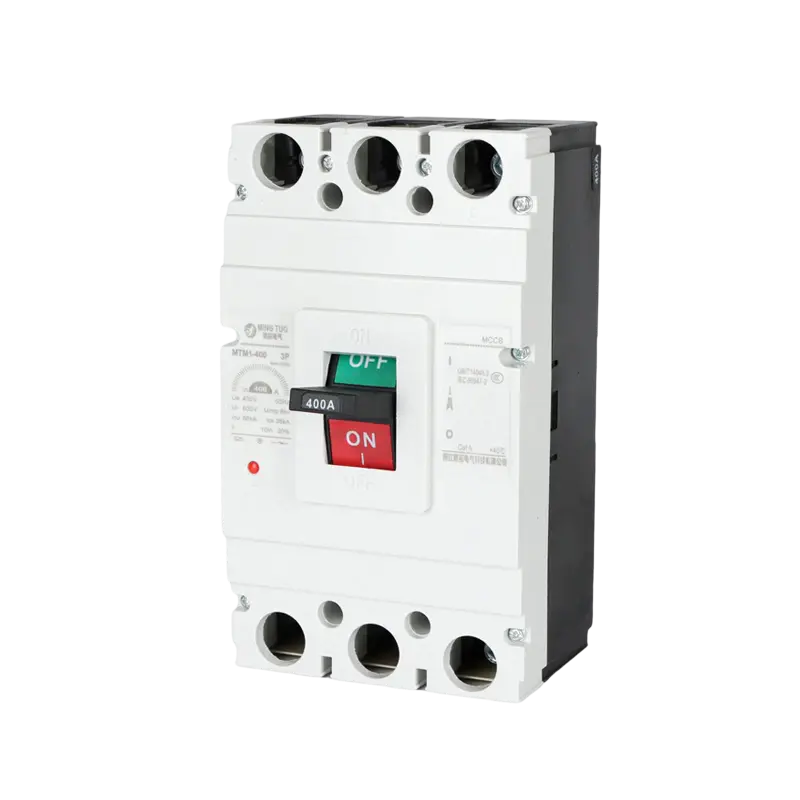

Name: MT-M1 3/4P întrerupător cu carcasă turnată, 63A–1600A, protecție electrică fiabilă
Rating: 5 (99 reviews)

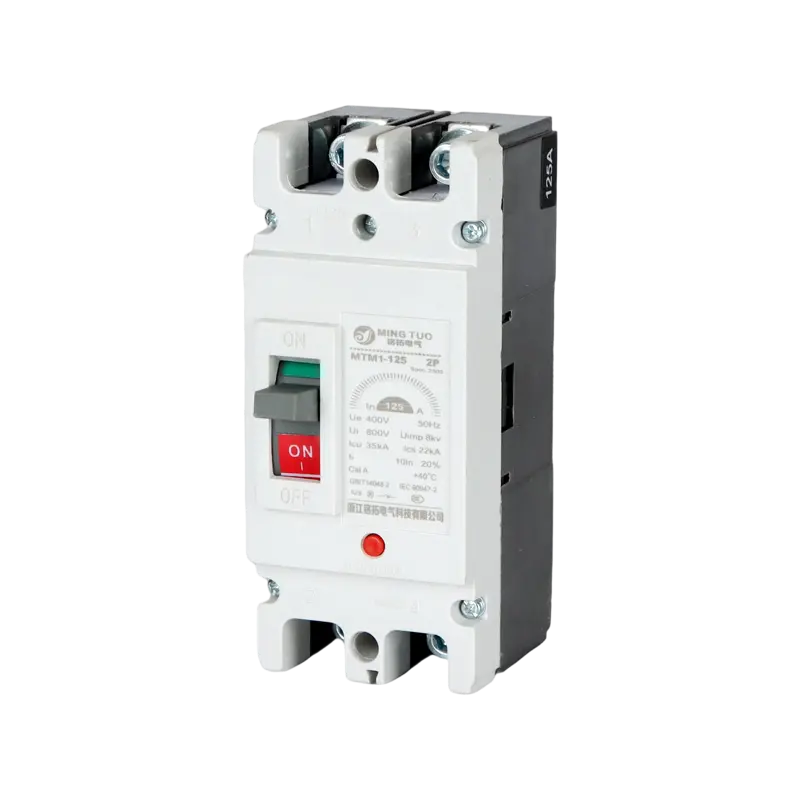

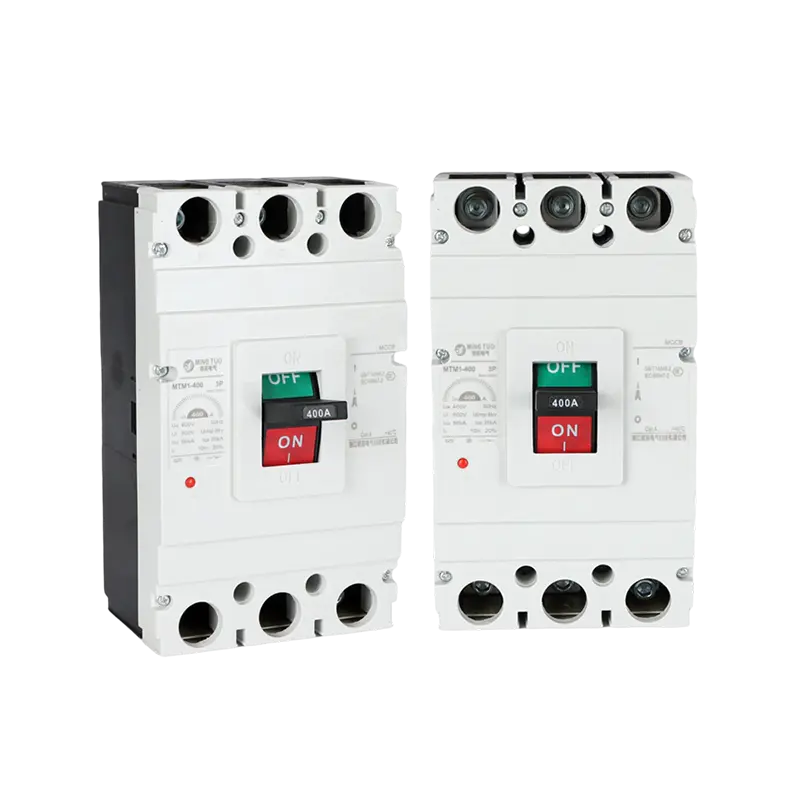

MT-M1 3/4P întrerupător cu carcasă turnată, 63A–1600A, protecție electrică fiabilă

Descriere:

Întrerupătorul de circuit cu carcasă turnată (MCCB) din seria MT-M1 este proiectat pentru a oferi protecție și control fiabil în sistemele de distribuție a energiei AC 50Hz, cu tensiuni de funcționare nominale de până la 400V și curenți variind de la 63A la 1600A. Proiectat pentru a proteja circuitele și echipamentele conectate, MT-M1 întrerupe eficient suprasarcinile, scurtcircuitele și condițiile de subtensiune, gestionând în același timp pornirea ocazională a motorului fără a compromite integritatea sistemului.

Compact, dar robust, acest MCCB are o capacitate superioară de rupere și arc minim, asigurând fiabilitatea operațională pe termen lung. Designul său modular permite montarea atât pe verticală, cât și pe orizontală, oferind o instalare flexibilă în tablouri electrice strânse sau centre de control al motoarelor. Complet certificat conform IEC 60947-2 și GB14048.2, MT-M1 îndeplinește standardele internaționale de calitate și siguranță.

Aplicatii:

MT-M1 MCCB oferă protecție fiabilă în diverse sisteme electrice, inclusiv:

Panouri de distribuție a energiei principale și secundare

Centre de control al motoarelor și panouri de pornire

Circuite de protecție a generatorului

Mașini industriale și de producție

Instalatii electrice comerciale si rezidentiale

Sisteme de integrare a energiei solare și eoliene

Principiul de funcționare: Principiul de funcționare al MCCB din seria MT-M1 este de a monitoriza curentul circuitului și, în caz de suprasarcină, scurtcircuit sau defecțiune la pământ, determina și declanșează automat mecanismul pentru a întrerupe rapid circuitul. De asemenea, stinge în siguranță arcul printr-un sistem de stingere a arcului, îndepărtând astfel în mod fiabil defecțiunea și protejând circuitul și echipamentul.

MCCB

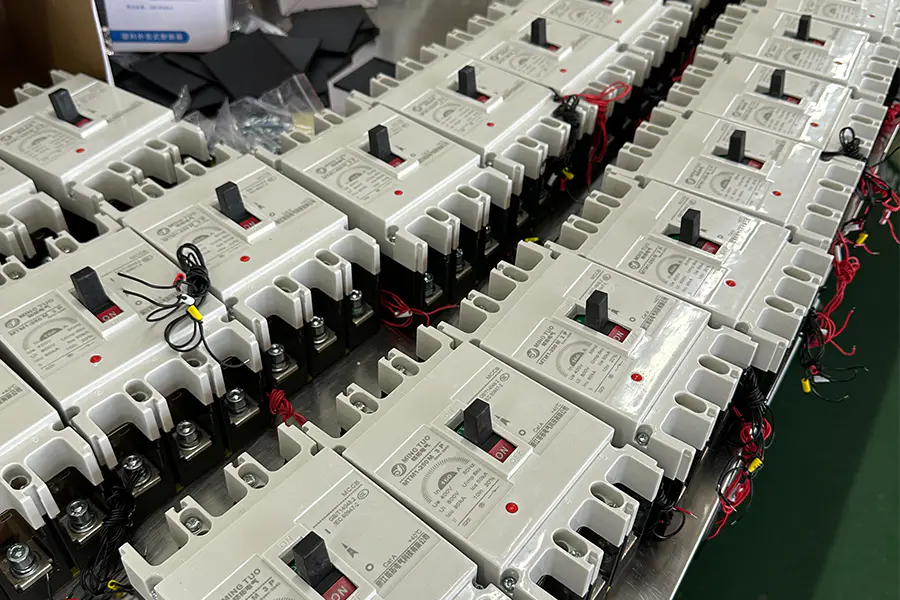

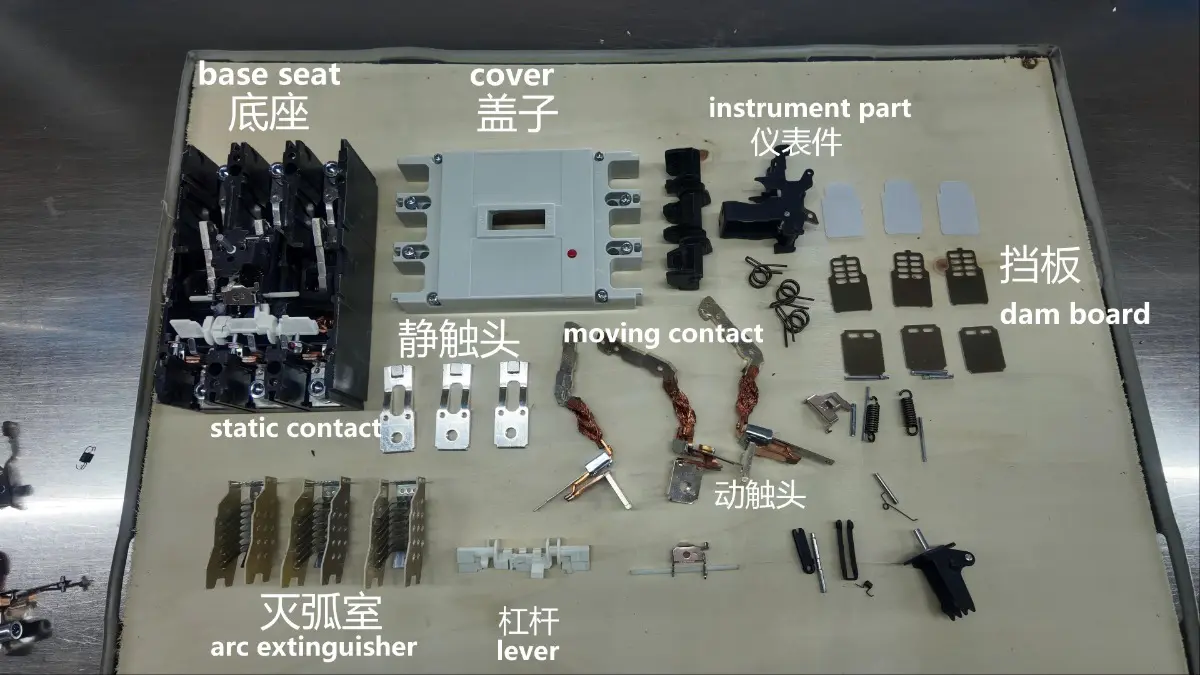

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

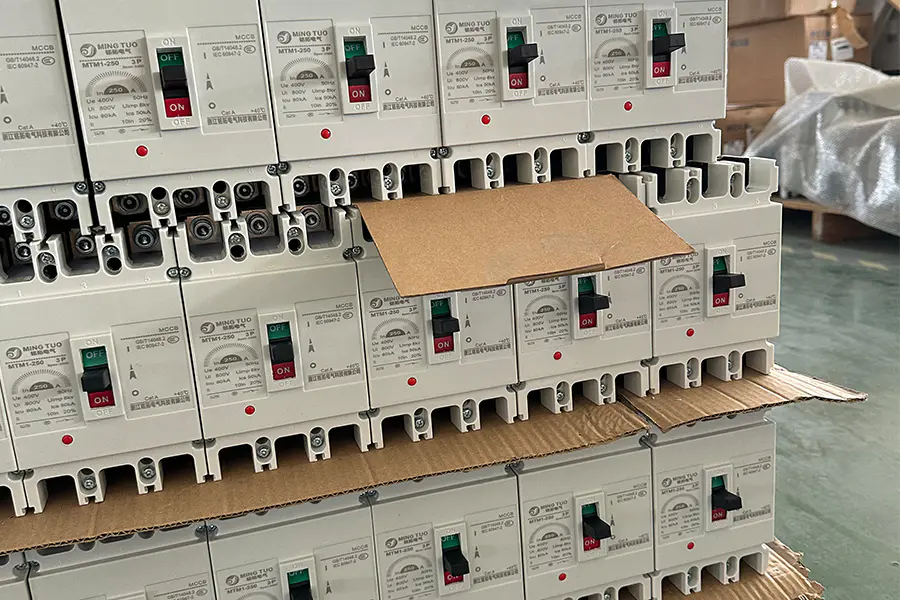

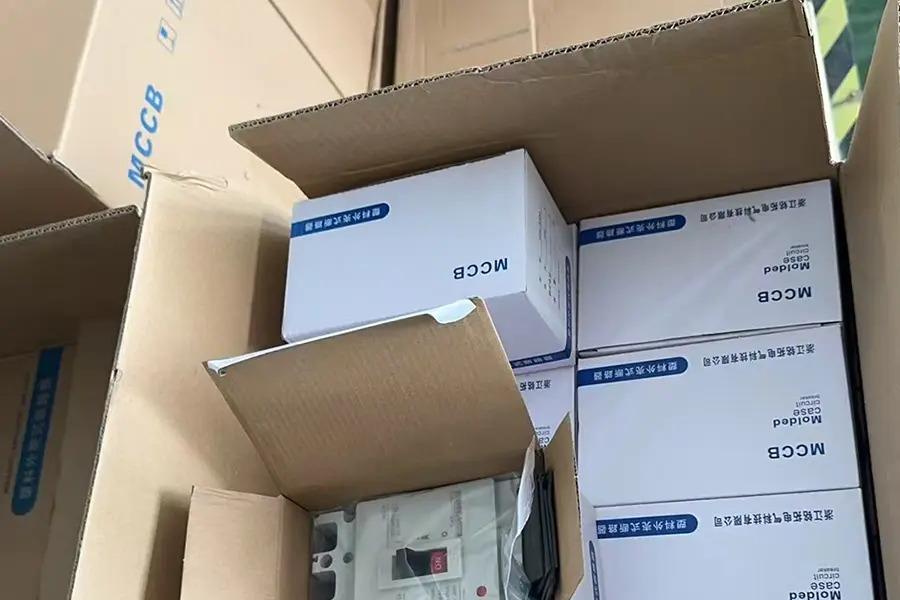

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul bazei ridicate facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

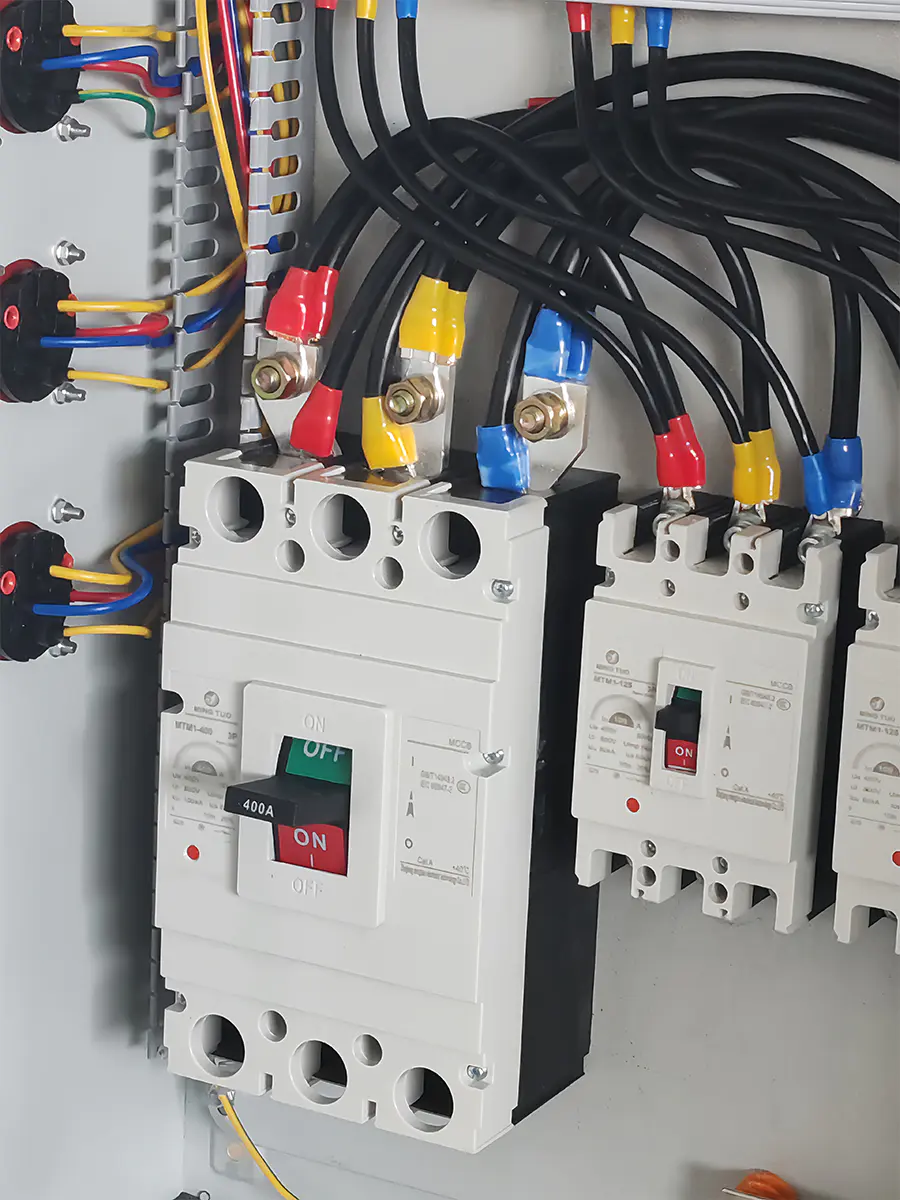

b64cb82cb063b5509f2ea787600334d2
3c16a183fdcdba56f310533eba28cb60

Tip	stâlp	Dimensiuni exterioare						Dimensiuni de instalare (mm)			Dimensiuni de conectare a panoului din spate (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Stânga 44 Dreapta 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Tip	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Curent nominal (A)	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Tensiune nominală Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Tensiune nominală de izolațieUi(V)	AC800		AC800			AC800
Numărul de poli	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA） Limită nominală de scurtcircuit nivelul capacității de rupere	L	M	S	L	M	S	L	M
IcukA） Limită nominală de scurtcircuit capacitatea de rupere	12	35	12	35	50	12	35	50
Ics (kA) Capacitate nominală de rupere în scurtcircuit	6	22	6	22	35	6	22	35
Limită nominală scurtcircuit capacitatea de rupere	4500		3000			2500
Durata de funcționare (ciclu)	8500		7000			6500
Distanța arcului (mm)	0, < 50		0, < 50			< 50
Dimensiuni
Dimensiunea instalării
