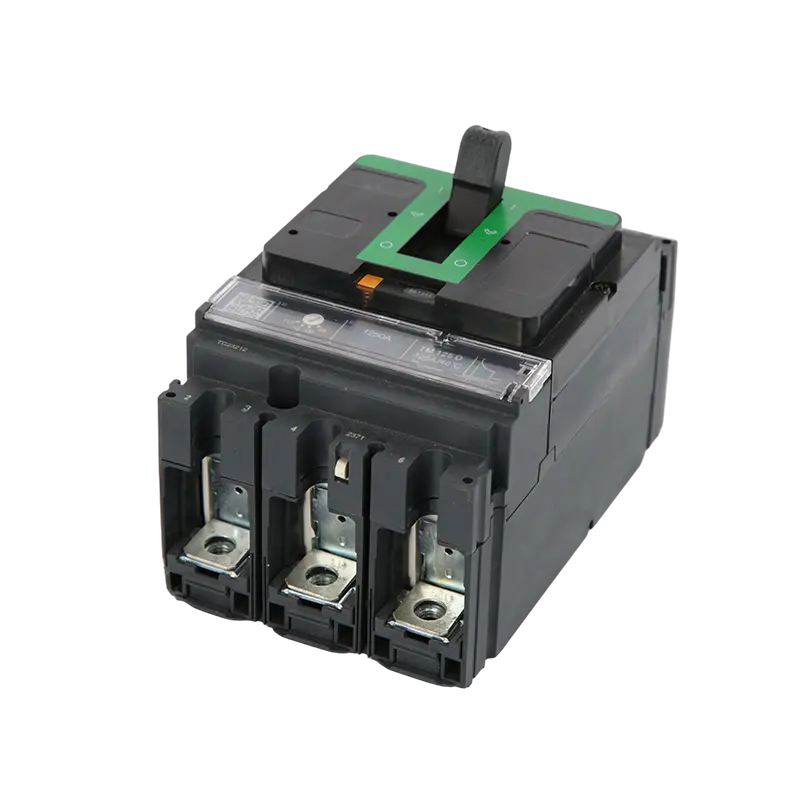

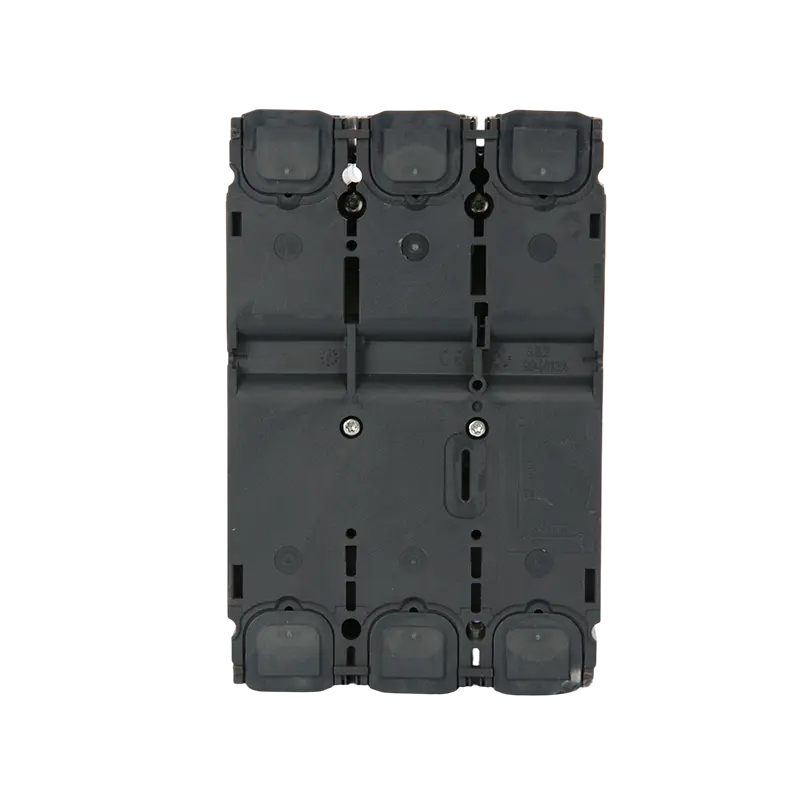

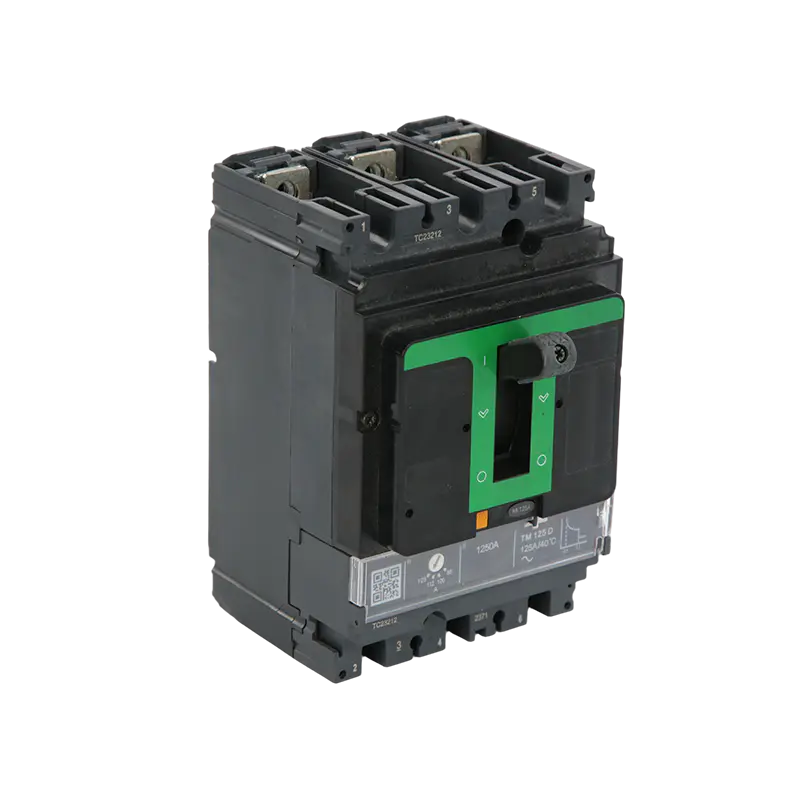

Name: MT-NSX 3/4P 100A-630A întrerupător cu carcasă turnată AC pentru distribuție industrială și comercială
Rating: 5 (99 reviews)

MT-NSX 3/4P 100A-630A întrerupător cu carcasă turnată AC pentru distribuție industrială și comercială

Descriere:

Întreruptoarele cu carcasă turnată (MCCB) din seria MT-NSX oferă protecție fiabilă și versatilă pentru sistemele electrice de joasă tensiune, adoptate pe scară largă în fabricile industriale, clădirile comerciale și proiectele de infrastructură critică. Proiectate atât pentru siguranță, cât și pentru eficiență, aceste întrerupătoare oferă performanțe consistente în condiții de operare solicitante.

Aplicatii:

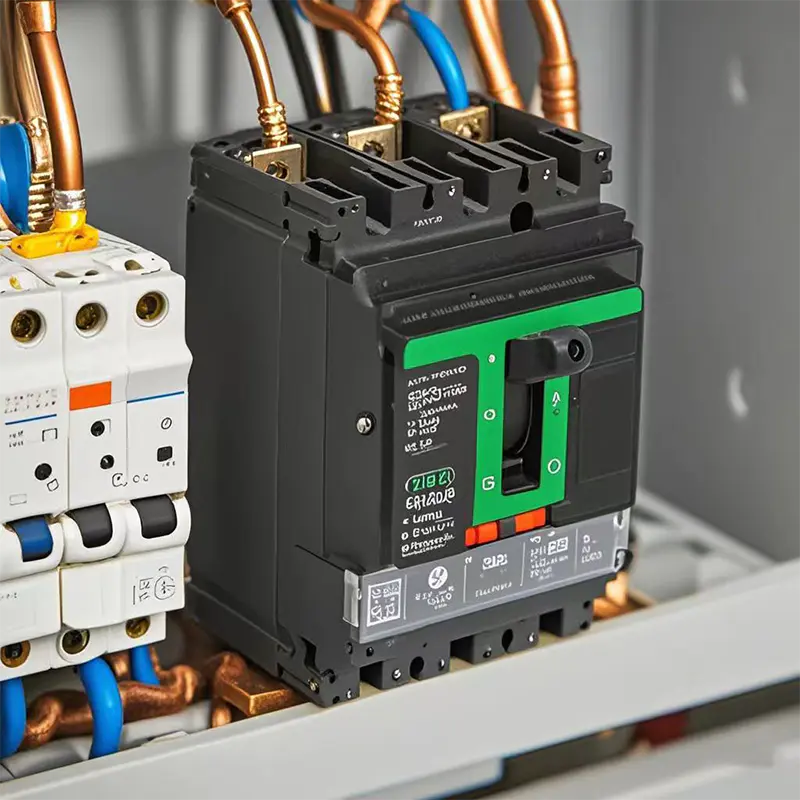

MT-NSX MCCB este o componentă esențială pentru protejarea circuitelor electrice și a echipamentelor conectate. Setările de declanșare reglabile și capacitatea robustă de întrerupere îl fac potrivit pentru coordonarea selectivă în rețele electrice complexe. Aplicațiile tipice includ:

Plăci și panouri principale de distribuție a energiei electrice

Centre de control al motoarelor și panouri de pornire

Protecție generator și energie de rezervă

Sisteme de alimentare a mașinilor industriale

Circuite electrice pentru clădiri comerciale și de birouri

Sisteme de energie regenerabilă, inclusiv instalații solare și eoliene

MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

Protectie la suprasarcina

Utilizați componente termice (benzi bimetalice) sau dispozitive electronice de declanșare pentru a monitoriza curentul.

Când curentul depășește valoarea setată și durează o anumită perioadă de timp, elementul termic se îndoaie din cauza căldurii (sau unitatea electronică trimite un semnal), declanșând mecanismul mecanic pentru a deconecta circuitul și a preveni supraîncălzirea circuitului.

Protecție la scurtcircuit

Implementat prin eliberare electromagnetică (bobină și miez de fier).

Când are loc un scurtcircuit, curentul mare instantaneu generează un câmp magnetic puternic, care determină armătura să se ciocnească de mecanismul de eliberare și să se deconecteze rapid în câteva milisecunde, suprimând curentul de defecțiune.

MCCB
NSX Motor Operate
MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul de bază ridicat facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Articol nr.		NSX100-250	NSX400-630
Numărul de poli		3P, 4P
Control	Manual	cu mâner rotativ direct sau extins
Conexiuni	Fix	conexiuni frontale
Fix	Plug-in	conexiuni frontale/rear connections
Caracteristici electrice (conform IEC60947 și EN60947-2)
Curent nominal	In(A)	16,25,32,40,50,63,80,100,125,160,200,250	400.500.630
Tensiunea nominală de izolație	Ui(V)	800
Tensiune nominală de rezistență la impuls	Uimp (kV)	8
Tensiune nominală de funcționare	Ue(V)	AC 50/60Hz,690
Categoria de utilizare		A
Niveluri de capacitate de rupere		F, N, H
Capacitate de rupere (kA rms) AC 50/60 Hz 380/415 V	Icu	36, 50, 70
Capacitate de întrerupere de serviciu (kA rms) AC 50/60 Hz 380/415 V	Ics	36, 50, 70
Performanța operațională	mecanic	20000	10000
	electrice	10000	5000
Protecție		TMD, Micrologic
Ajutoare de indicare și control
Comutator auxiliar
Bobina MX Shunt		■
Bobina de subtensiune MN		■

Model		MTEZC-100	MTEZC-125	MTEZC-250	MTEZC-400	MTEZC-630
Curentul Shell	Inm(A)	100A	125A	250A	400A	630A
Tensiune nominală de lucru	Ue(v)	AC415/550V
Tensiune nominală de izolație	Ui(v)	690V
Tensiune nominală de rezistență la impuls	Uimp(kv)	6kV
Numărul de poli		2P / 3P/4P	3P	2P / 3P/4P	3P / 4P	3P / 4P
Limita nominala capacitate de rupere in scurtcircuit Icu (kA) o-co	415V	30-100 / 7,5-100	10-100	36-85 / 18-85	36-70	36-70
	550V	10-20 / 2,5-20	5-20	10-25 / 5-25	36-50	36-50
Capacitate nominală de întrerupere a scurtcircuitului de funcționare Ics (kA)	110-400V	50% UTI / 25-50% UTI	50% UTI	50% UTI / 50%ICU	100% (220-415V)	100% (220-415V)
	415-550V	25%UTI / 25-50%UTI	50% UTI	50% UTI / 50%ICU	50% (440V)	50% (440V)
Durabilitate	mecanic	13000	13000	10000	10000	10000
Durabilitate	electrice	4000	4000	5000	4000	3000
