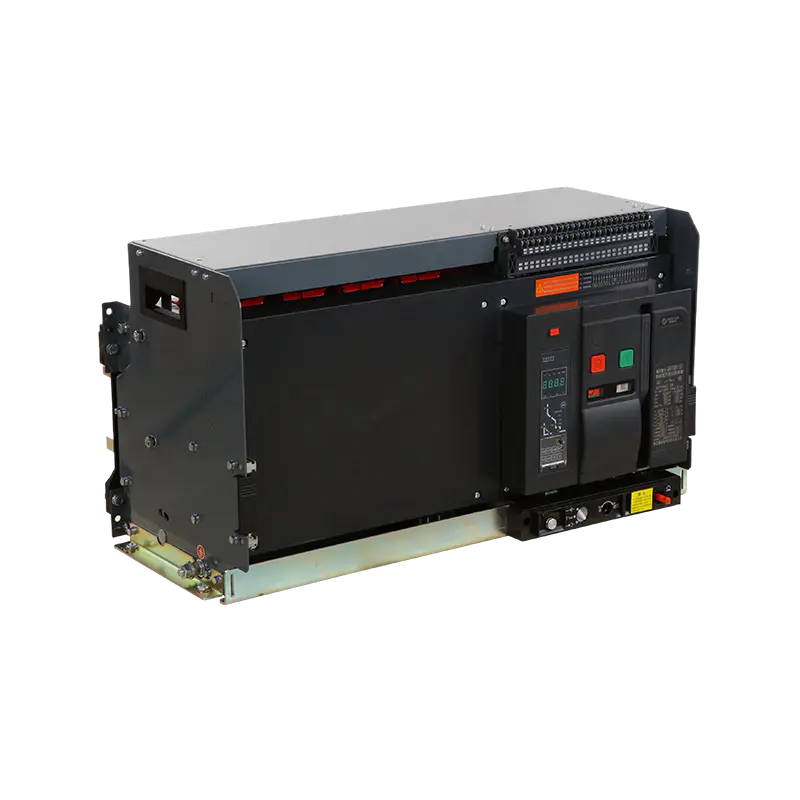

Descriere: Prezentare generală a produsului

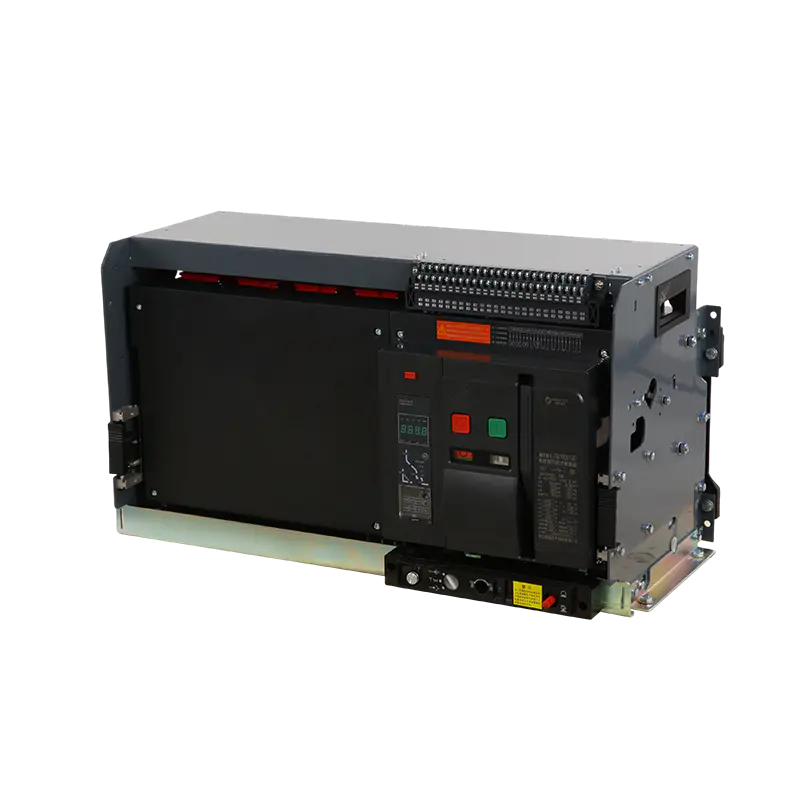

Întrerupătorul de circuit cu aer extras din seria MT este proiectat pentru sistemele principale de distribuție de joasă tensiune care necesită o capacitate mare de curent, flexibilitate operațională și performanță de protecție fiabilă. Cu o structură demontabilă, întrerupătorul poate fi introdus, retras sau izolat în siguranță fără a deconecta cablurile principale, făcând inspecția și întreținerea mai eficiente.
Acoperind o gamă de curent nominal de la 2000A la 3200A, această serie este potrivită pentru utilizare ca întrerupător principal de intrare sau întrerupător de alimentare pentru sarcini grele în sistemele de alimentare industriale și comerciale. Designul său de stingere a arcului de aer permite o performanță stabilă de întrerupere în condiții de suprasarcină și scurtcircuit, ajutând la menținerea continuității sistemului și a siguranței echipamentului.
Seria MT respectă standardele relevante pentru întrerupătoarele de joasă tensiune, inclusiv IEC 60947-2 și GB 14048.2, ceea ce o face potrivită pentru integrarea în ansambluri standardizate de comutatoare și dulapuri de distribuție a energiei electrice. Folosită pe scară largă în generarea de energie fotovoltaică, noi întreprinderi industriale și miniere, centre de date AI, centrale electrice, centrale de producție de aluminiu.
Aplicatii:
Întreruptoarele de circuit cu aer extras din seria MT sunt utilizate pe scară largă în sistemele de distribuție a energiei de joasă tensiune, unde sunt necesare curente nominale ridicate și fiabilitate în funcționare. Aplicațiile tipice includ:
Instalatii industriale de productie
Clădiri comerciale și cu utilizare mixtă
Centre de date și facilități critice
Spitale și infrastructură publică
Panouri de distribuție a energiei și sisteme de comutație
Designul lor retractabil le face deosebit de potrivite pentru instalațiile care necesită întreținere de rutină, upgrade de sistem sau timpi de nefuncționare redusi.
 | |
 |  |
 |  |

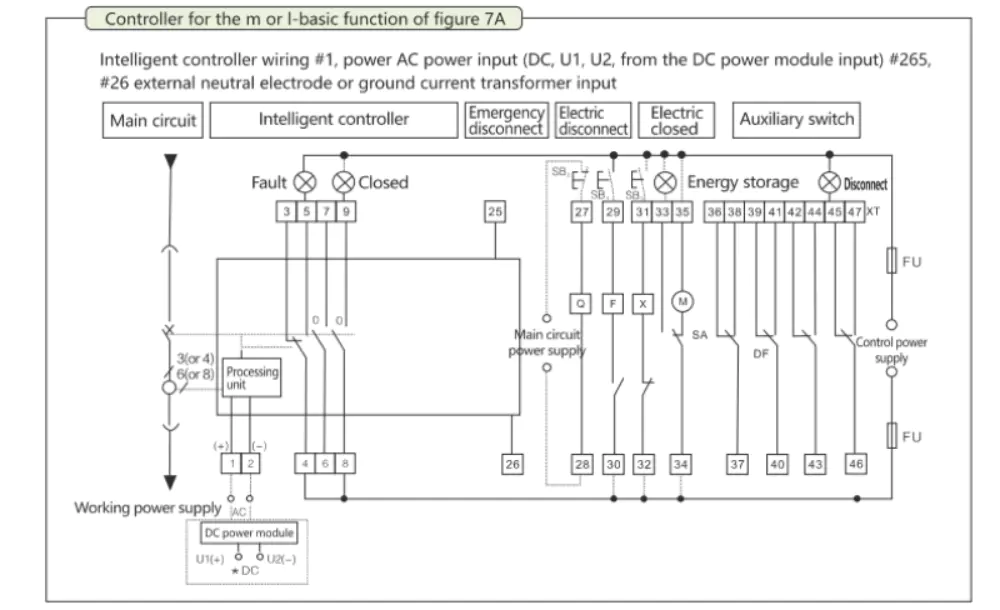

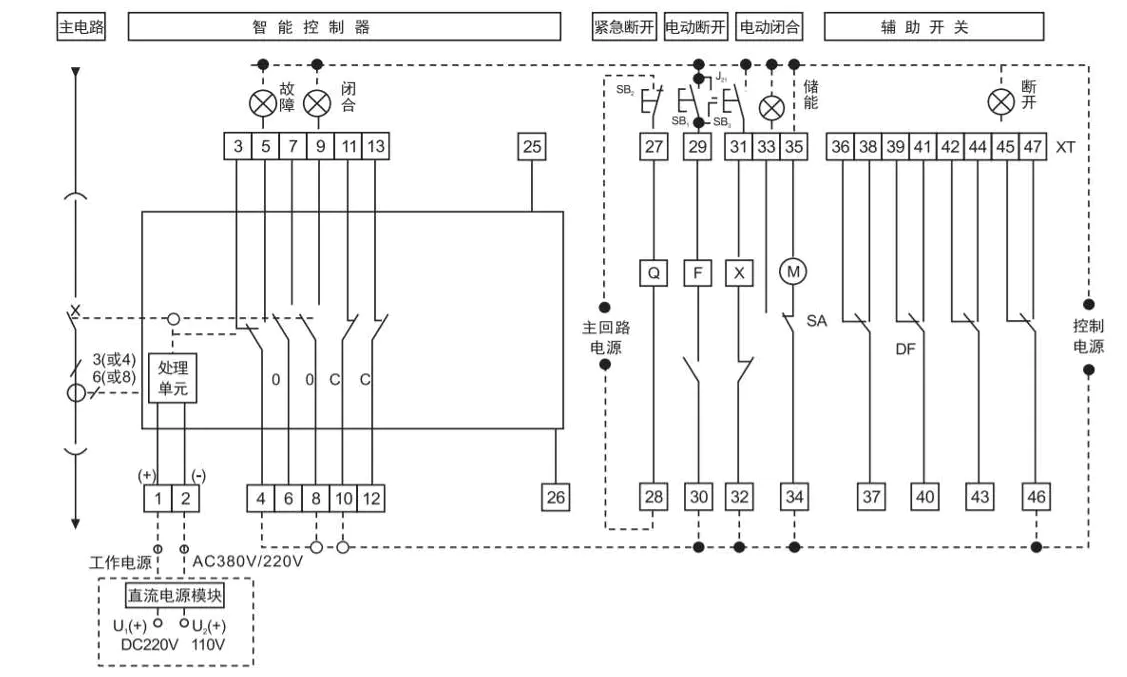

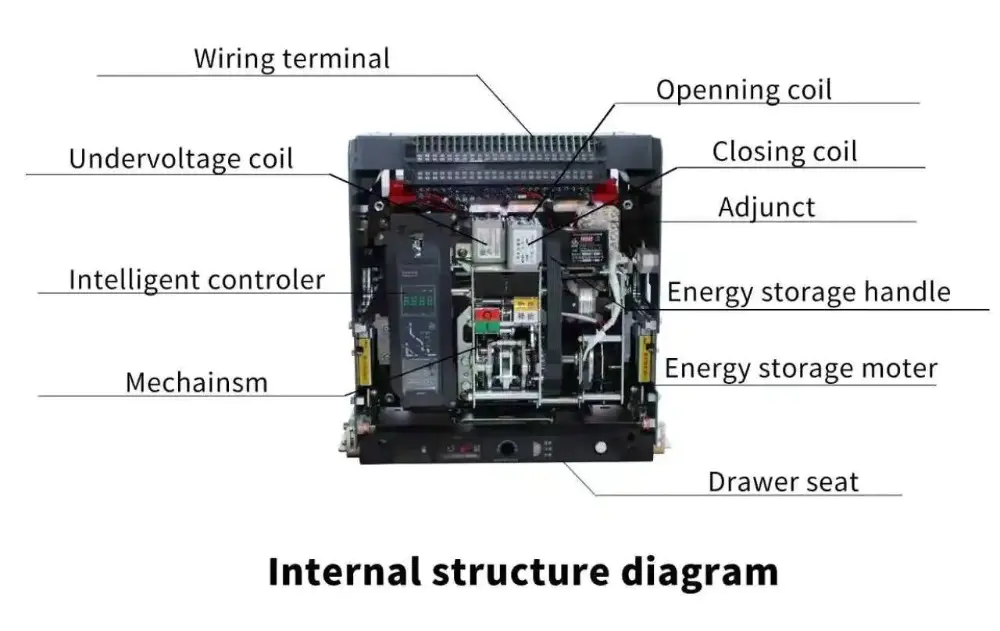

Când produsul este în stare închis și pornit, dacă există suprasarcină sau scurtcircuit, subtensiune sau pierdere de fază în circuit, transformatorul de curent din ACB va detecta semnalul de curent, care va fi transmis controlerului. Controlerul va trimite apoi o comandă către mecanism de declanșare, determinând separarea și deconectarea contactelor dinamice și statice, iar produsul se va deschide, realizând funcția de protecție a sarcinii backend.
Sursa dublă realizează interblocare mecanică și electrică, comutând între două linii de alimentare. Când alimentarea de la rețea este disponibilă, întrerupătorul de circuit al rețelei de alimentare este închis, dar generarea de energie nu poate fi închisă. Când alimentarea de la rețea este întreruptă, generatorul generează energie, iar întrerupătorul de circuit al liniei de generare a energiei este închis, dar rețeaua de alimentare nu poate fi închisă. Numai una dintre cele două surse de alimentare poate fi închisă.
 |  |

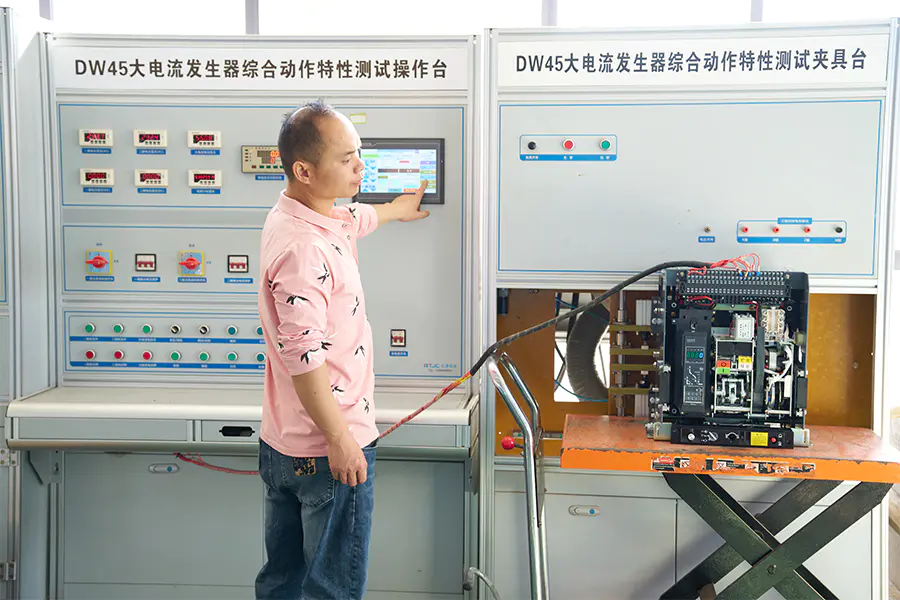

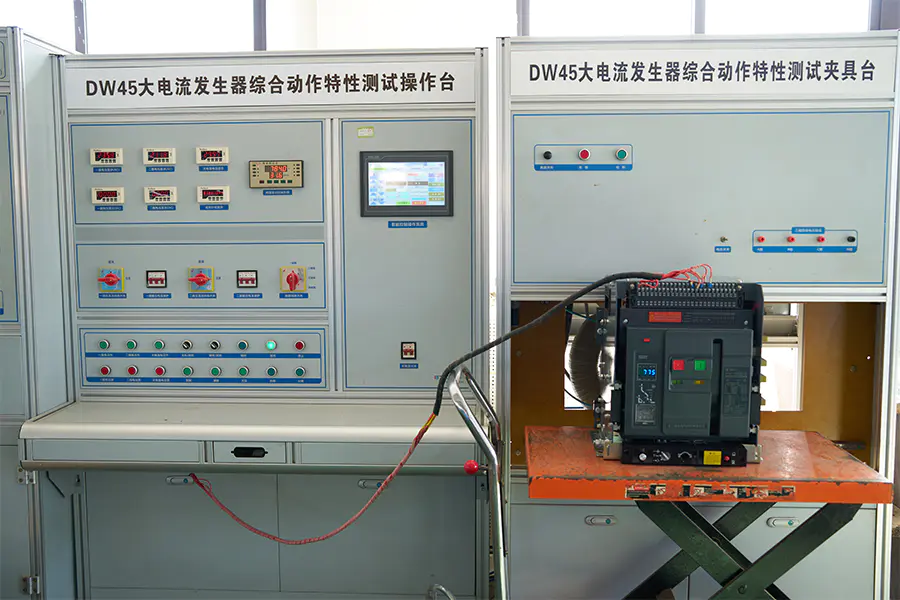

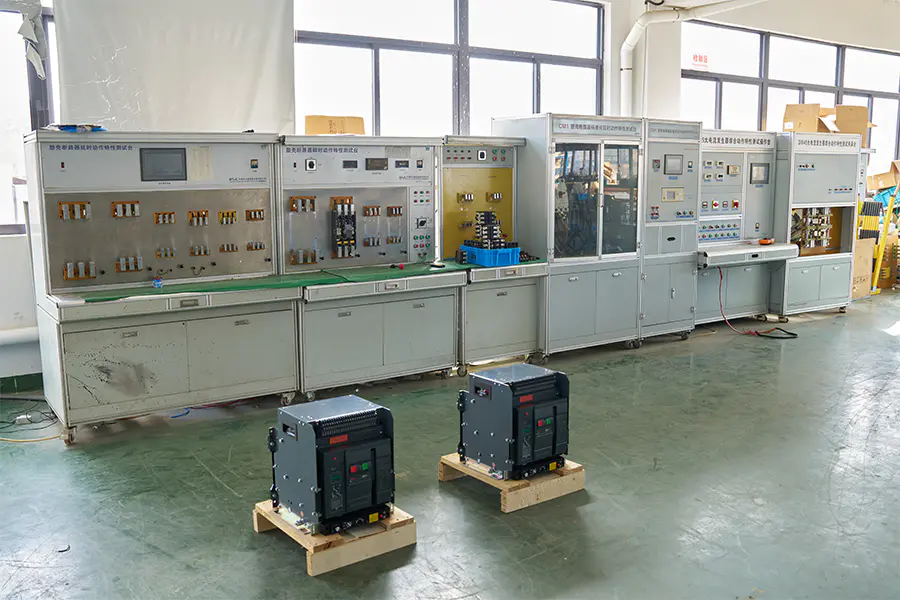

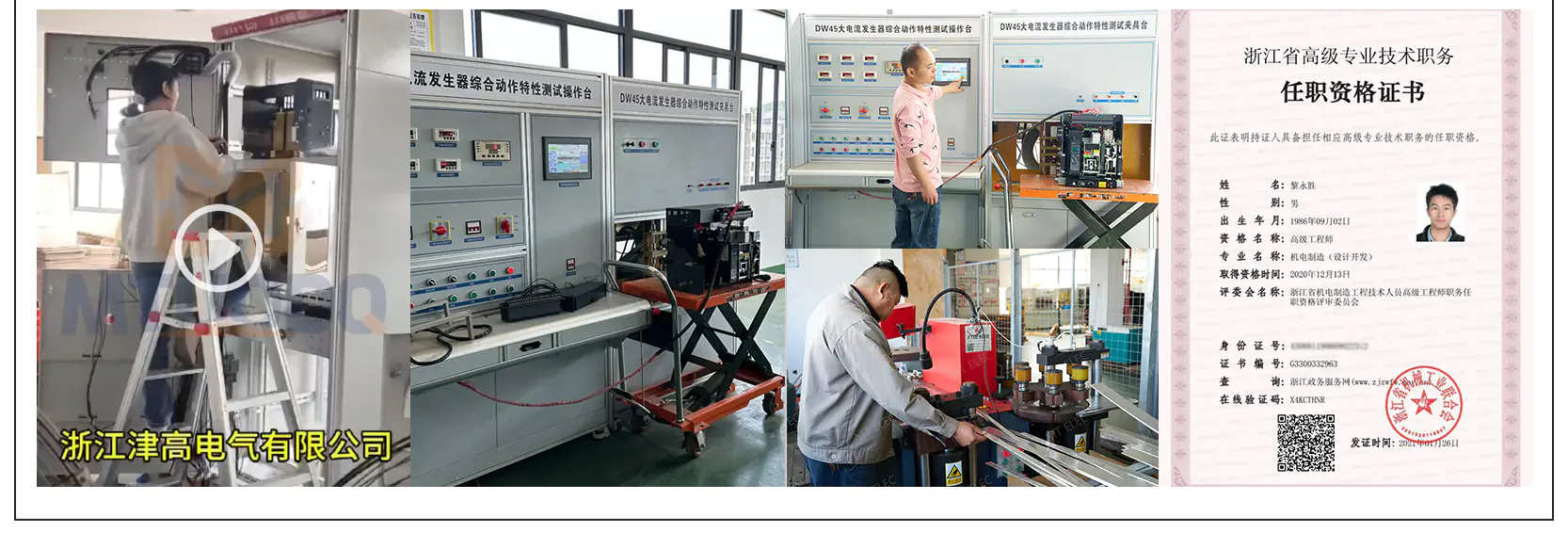

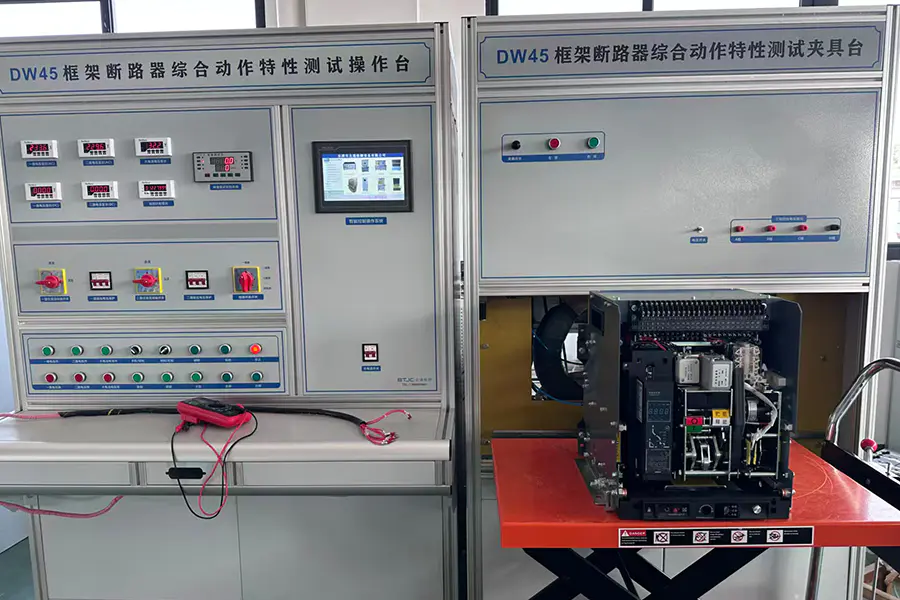

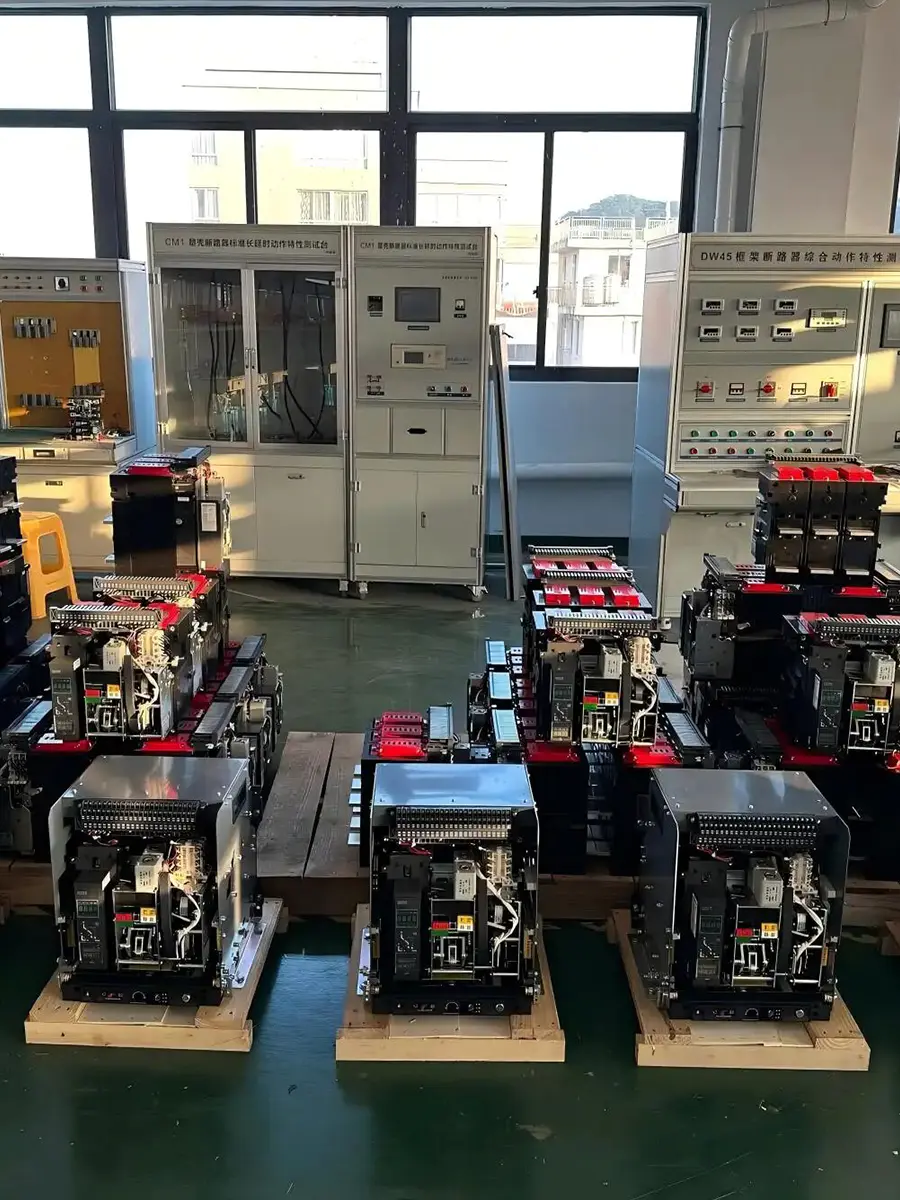

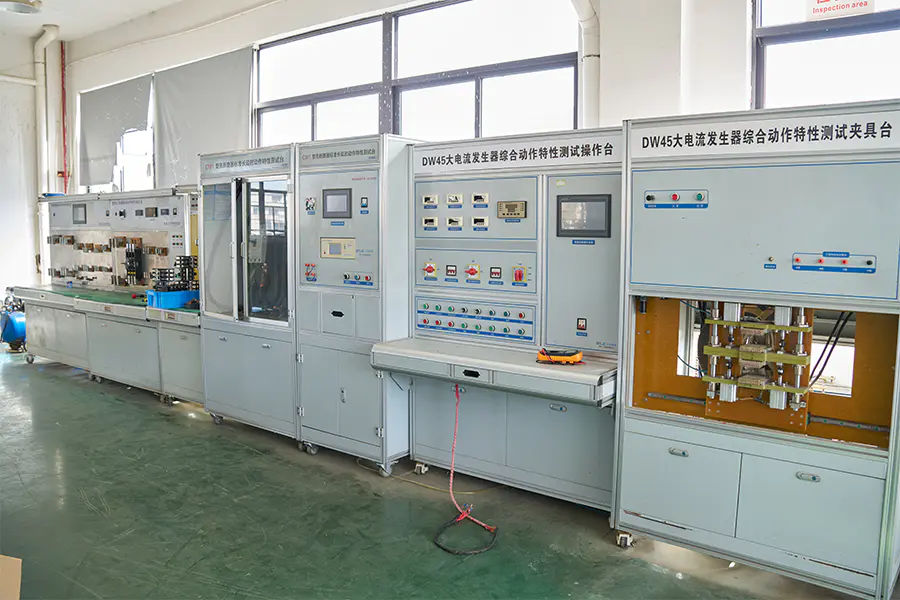

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

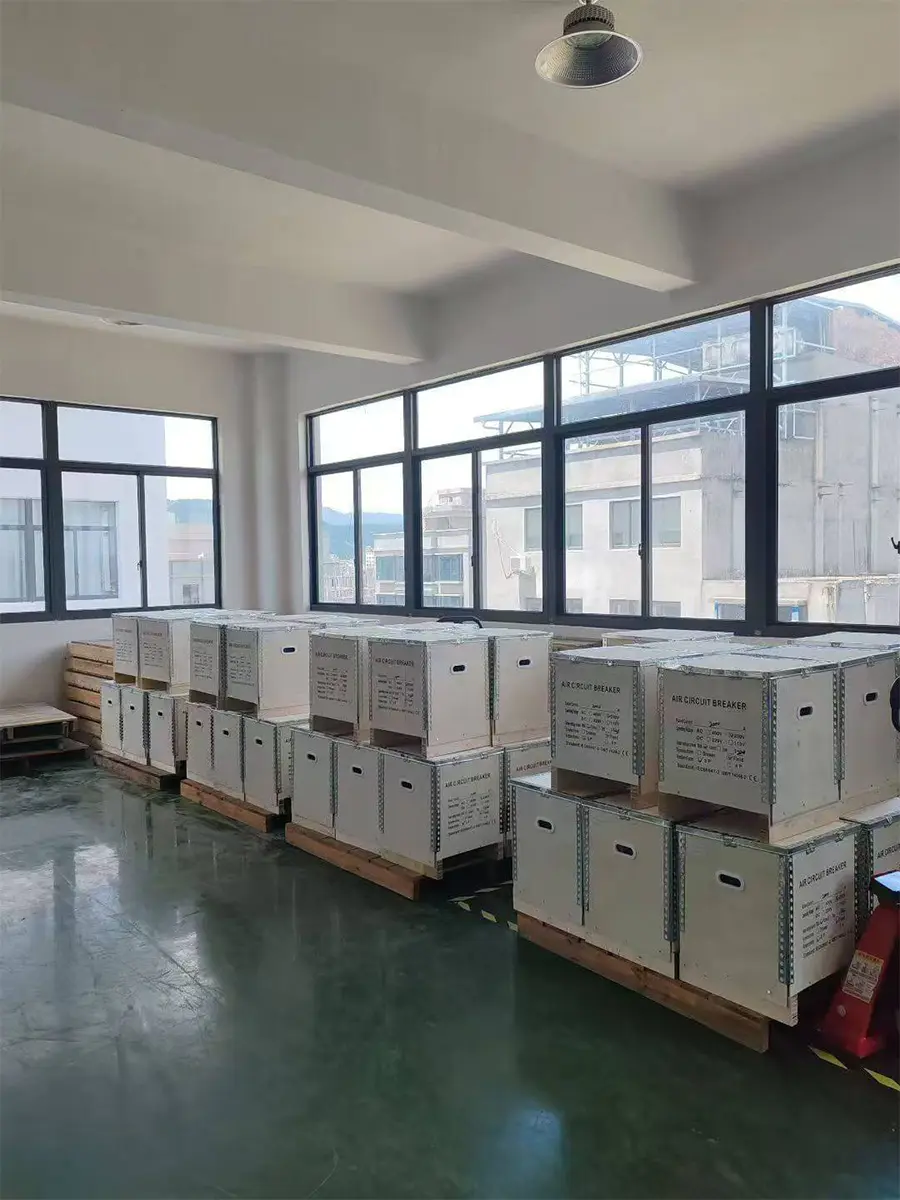

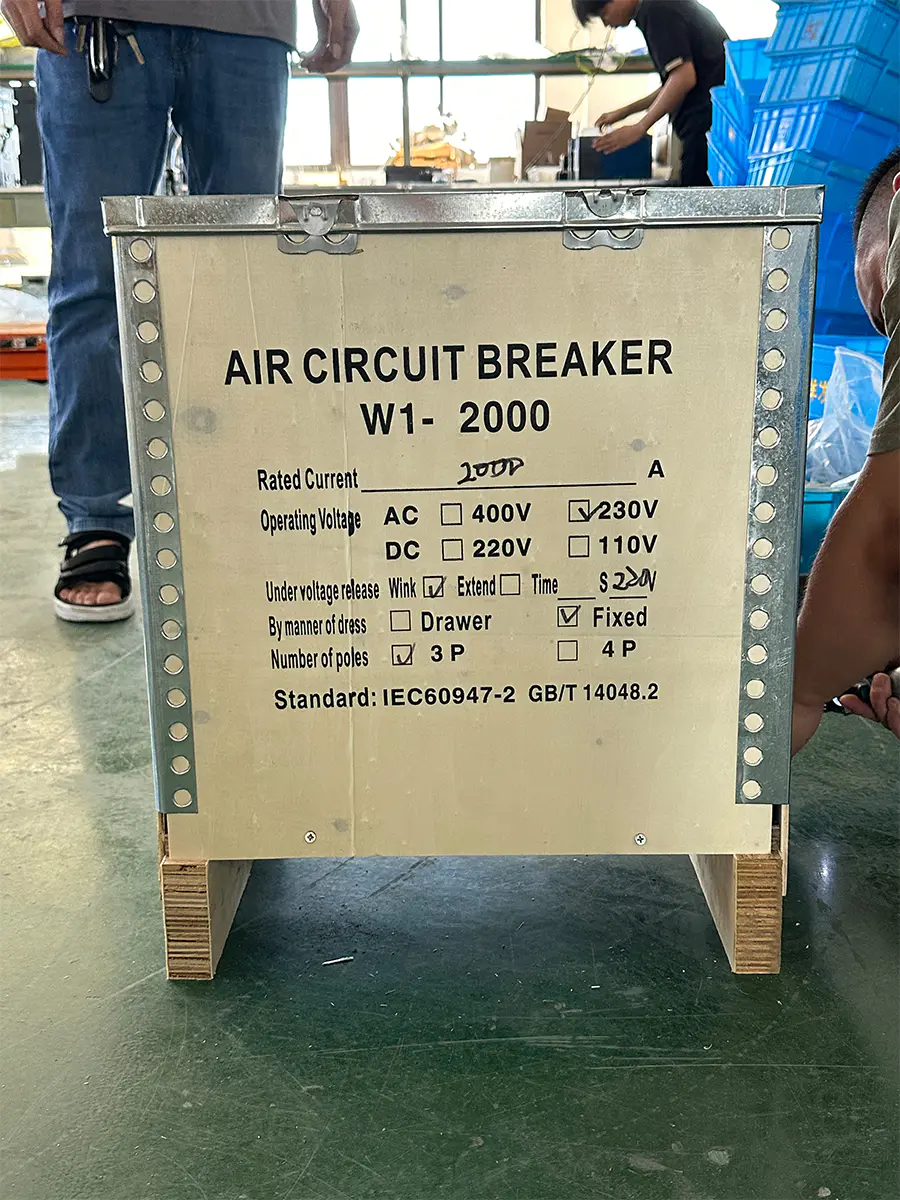

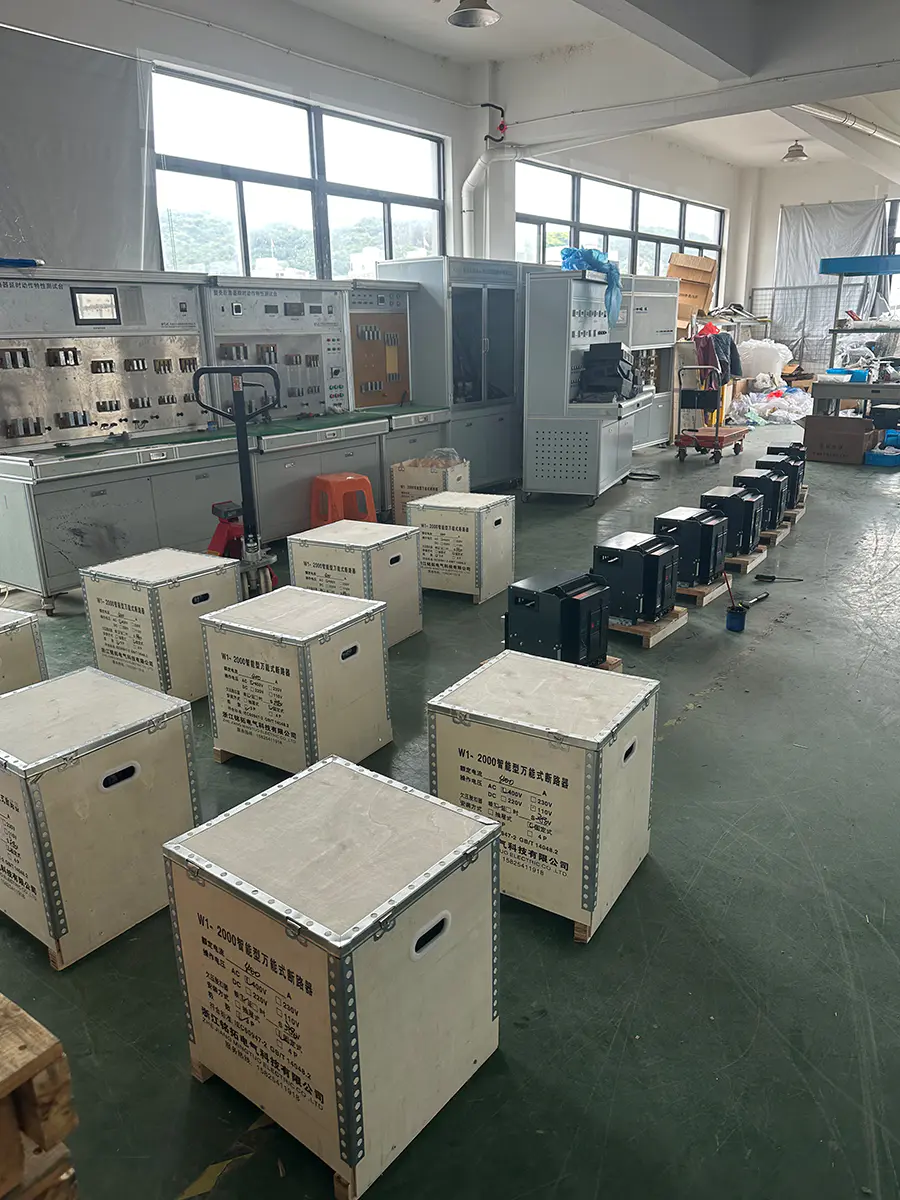

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul bazei ridicate facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
| Model | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Curentul Shell | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Numărul de poli | - | 3P/4P | 3P/4P | 3P/4P | 3P/4P | 3P/4P | |
| Tensiune nominală de lucru | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Curent nominal | In(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| Tensiunea nominală de izolație | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Tensiune nominală de rezistență la impuls | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Model de controler | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Frecvența de operare | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Limită nominală a capacității de întrerupere a scurtcircuitului | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| Capacitate nominală de rupere în scurtcircuit de funcționare | Ics kA (o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| Curent de rezistență de scurtă durată | IcwkA(1s) Întârziere 0.4s o-co | 50 | 65 | 65 | 85 | 85 | |
| Pierdere de putere | (În) W | Fix | 40,60,90,140,170 | 170.260.320.420 | 430.440.450 | 1.22513E 11 | 1.22513E 11 |
| Sertar | 80.130.205.310 | 400.510.650.760 | 780.790.800 | ||||
| Standard | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Metoda de instalare | - | Fix Type (3/4) | Fix Type (3/4) | Fix Type (3/4) | Fix Type (3/4) | Fix Type (3/4) | |
| Sertar Type (3/4) | Sertar Type (3/4) | Sertar Type (3/4) | Sertar Type (3/4) | Sertar Type (3/4) |
