Descriere:

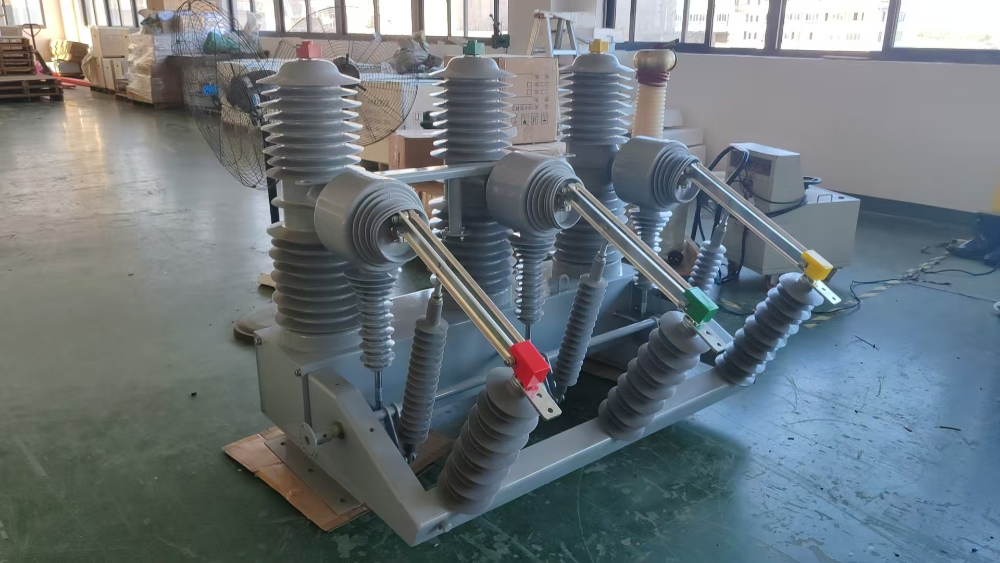

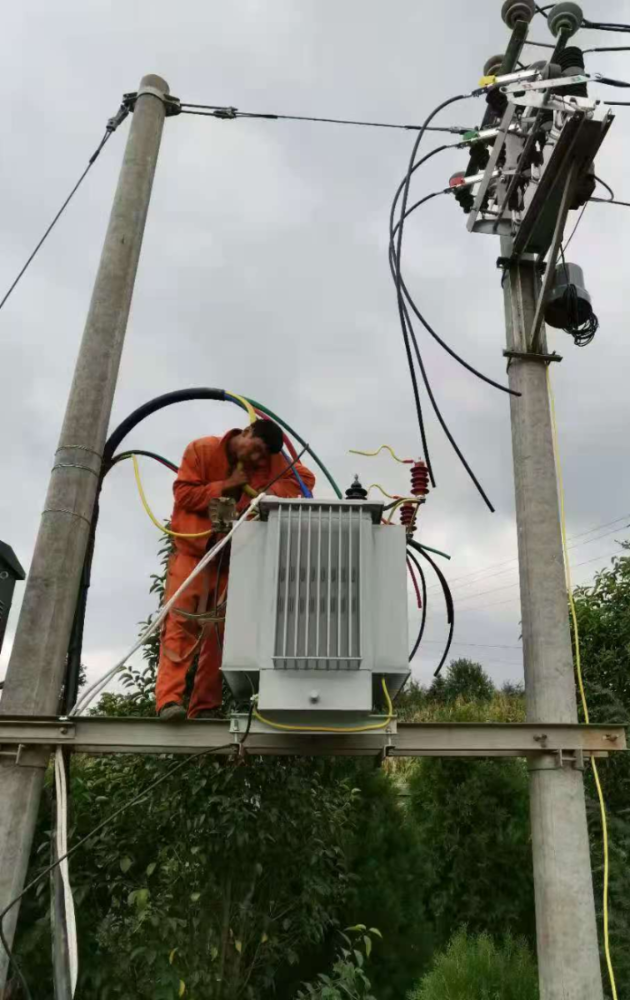

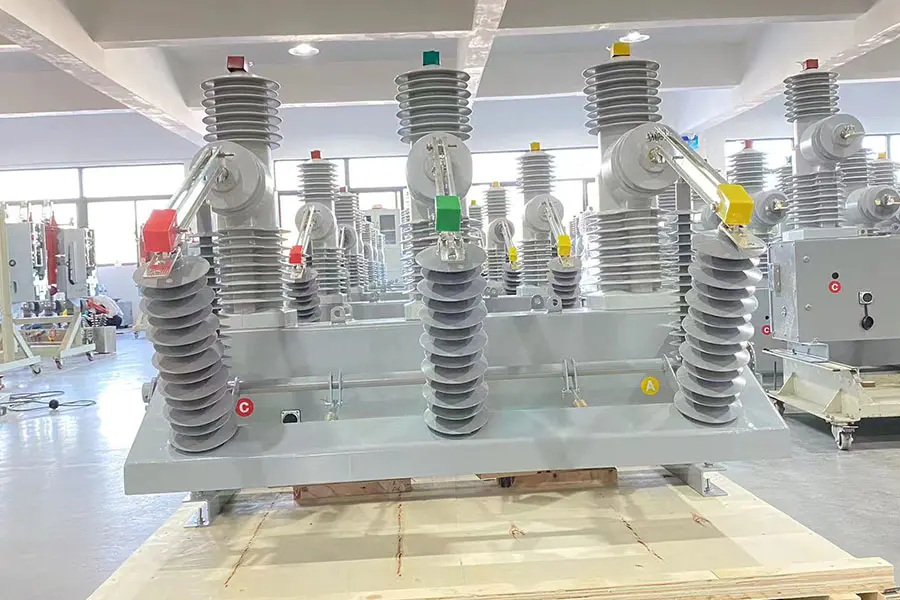

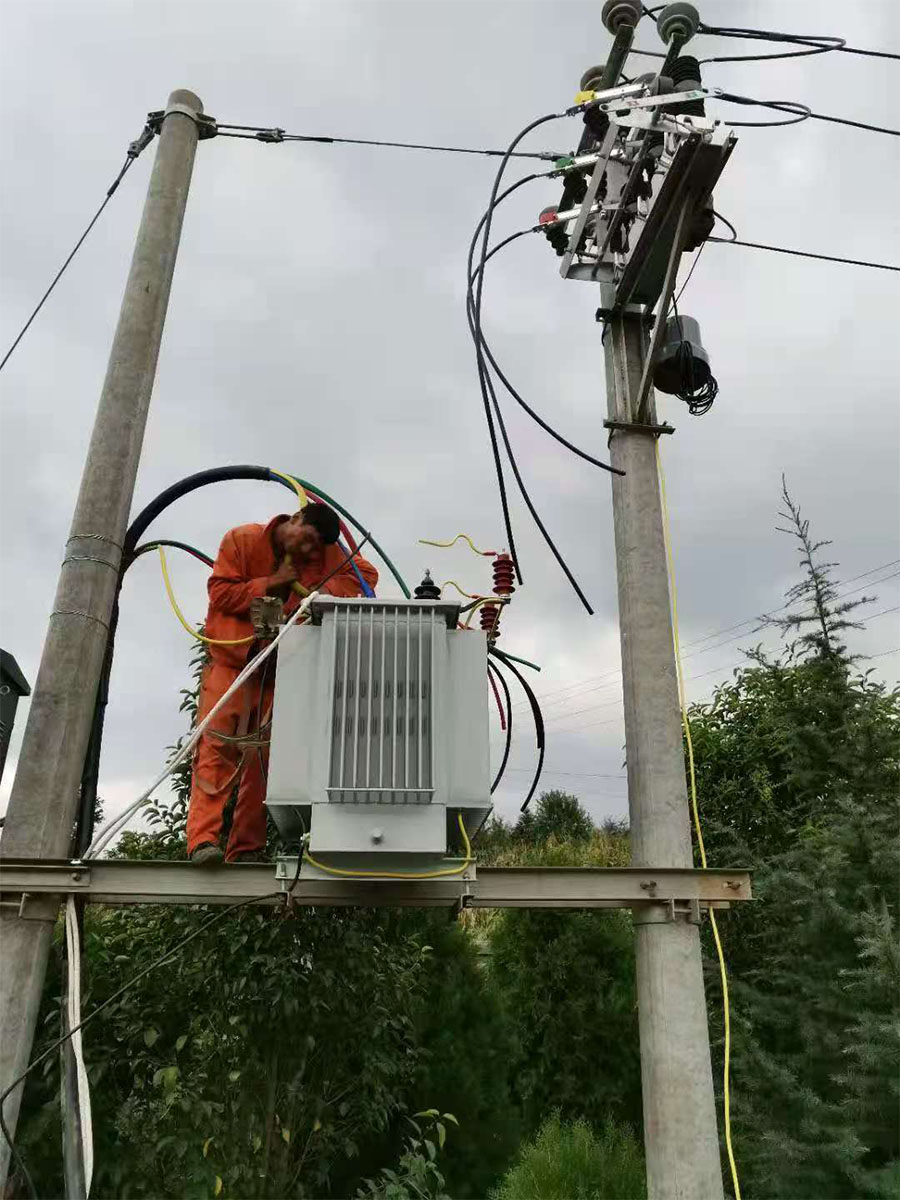

Întrerupătorul de circuit în vid ZW28 este aplicat în aer liber și este instalat în general la capătul superior al transformatorului. Aparține tipului de stâlp și este instalat în mod obișnuit pe stâlpii de utilități în aer liber. Există și instalații pe podea cu carcase, cunoscute și sub denumirea de întrerupătoare pe coloană. Deoarece poate întrerupe circuitul, este punctul de limită între tensiunea înaltă și joasă la capătul superior al transformatorului, cunoscut și sub numele de comutator de limită. Are protecție la supracurent și pierderi de fază și joacă un rol în comutarea circuitelor și în protejarea sarcinilor, cum ar fi transformatoarele.
Aplicatii:
Întrerupătorul de circuit de vid pentru exterior ZW28 este aplicat pe scară largă în:
Linii aeriene de distribuție de medie tensiune

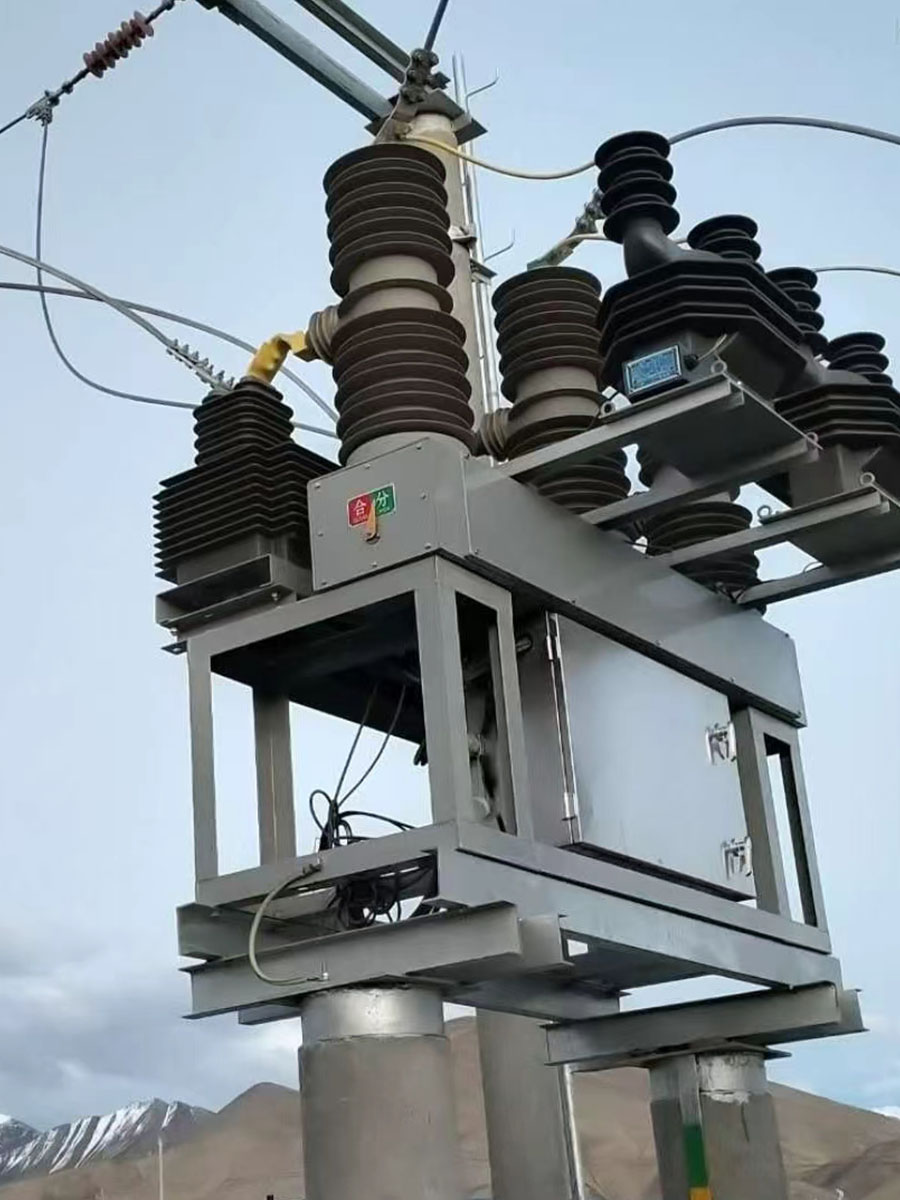

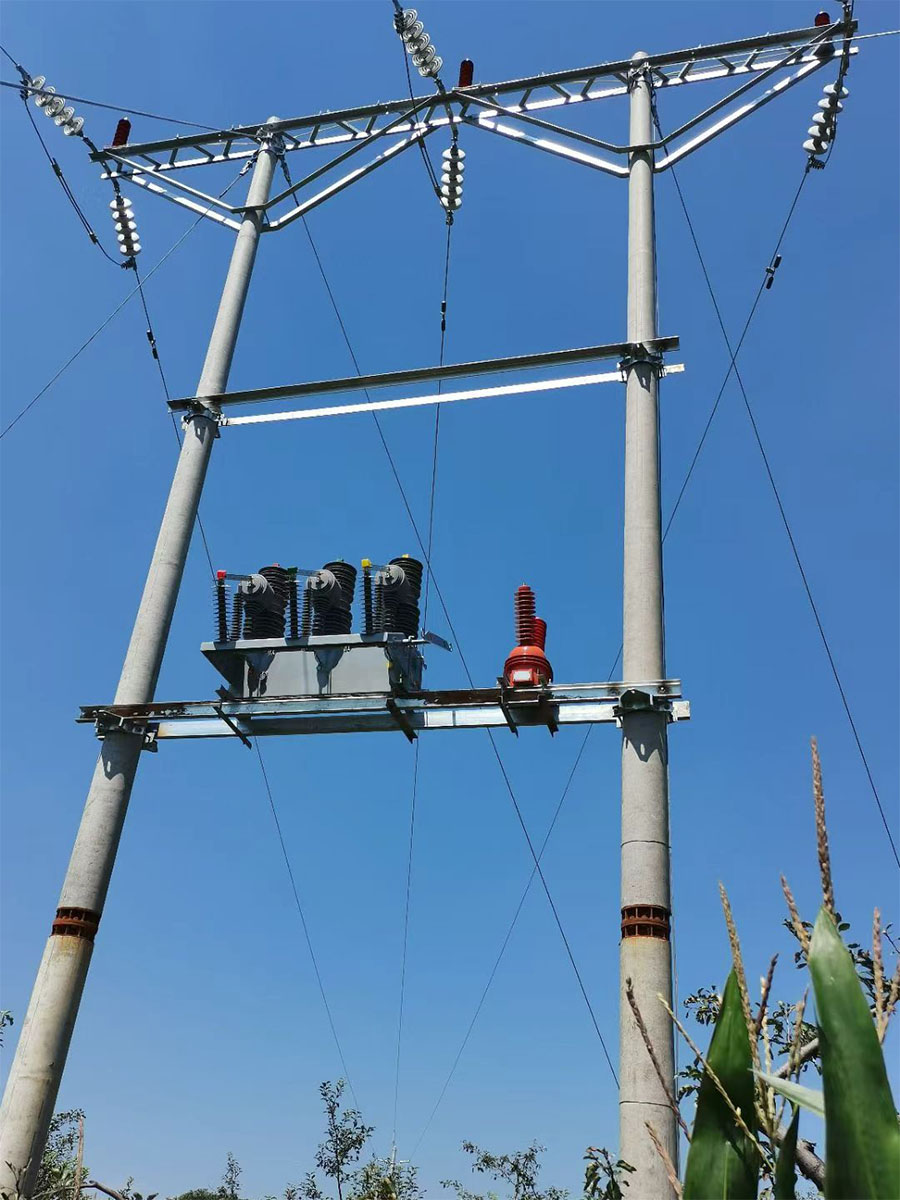

Sisteme de distribuție montate pe stâlp
Substații exterioare și puncte de protecție a alimentatorului
Rețele industriale de distribuție a energiei electrice
Sisteme de conectare la rețea de energie regenerabilă
Designul său acceptă funcționarea continuă în aer liber, menținând în același timp performanța de comutare și protecția sistemului.
 | |
 | |
Când există supracurent sau scurtcircuit în linia de ieșire a circuitului, transformatorul de curent poate detecta semnalul de curent, care este transmis controlerului. Controlerul emite o comandă de declanșare a mecanismului, care conduce contactele dinamice și statice din interiorul tubului de vid să se separe, realizând astfel deconectarea și întreruperea circuitului, jucând un rol de protecție.
| ①Putem personaliza și asista clienții în selectarea capacității adecvate a transformatorului în funcție de amplasament, ajustând debitul și valoarea de întrerupere |
 |

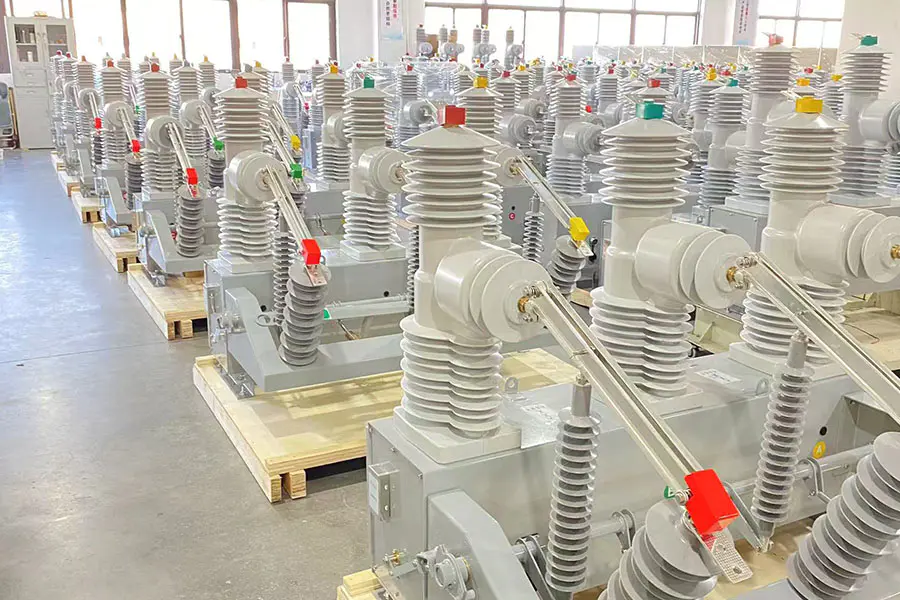

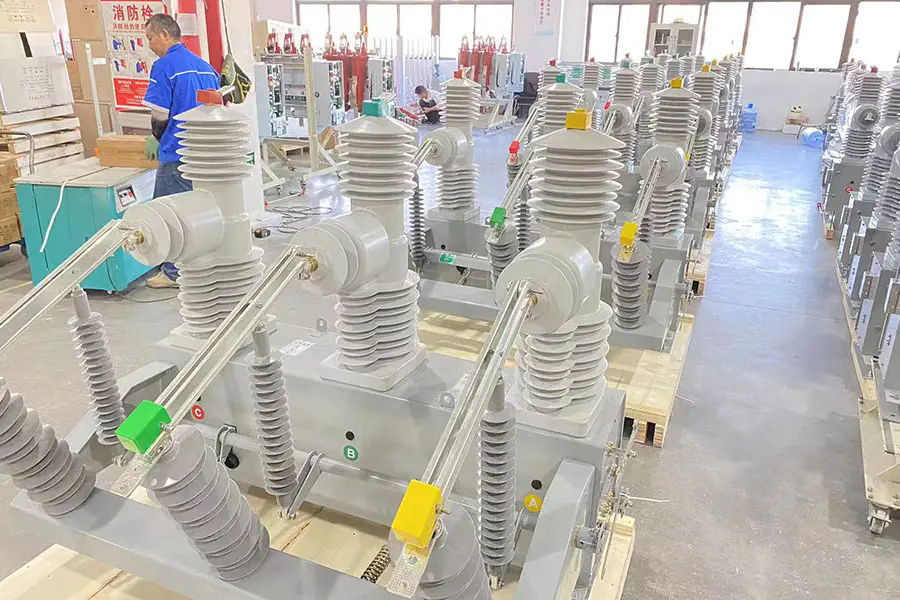

| ② Avem o experiență bogată în producție, ingineri profesioniști și o experiență vastă de depanare și instalare la fața locului. Producem peste 3000 de unități pe an cu o calitate de încredere |
 |
| ③ Avem echipamente profesionale de depanare și personal de inspecție |
 |

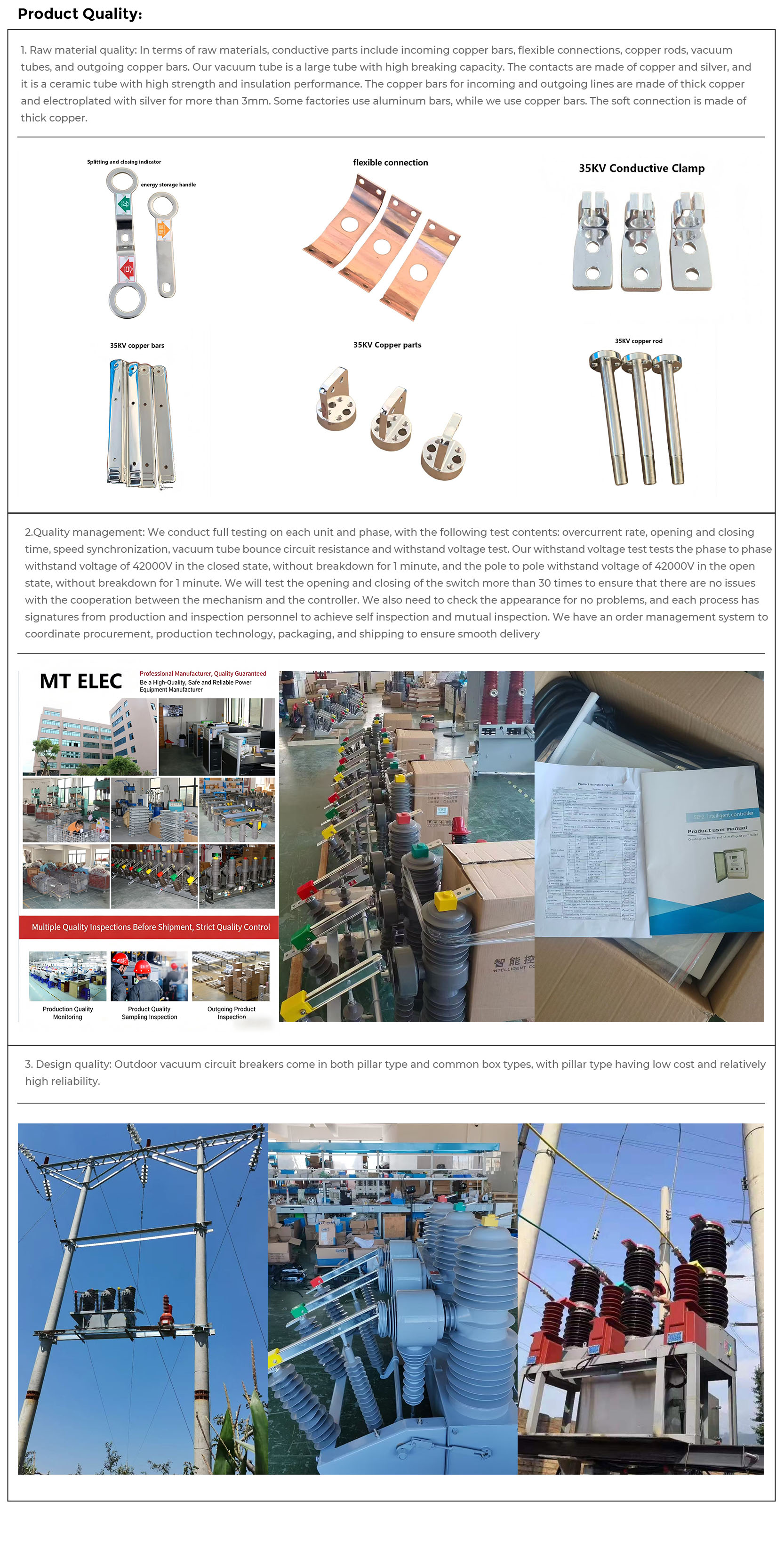

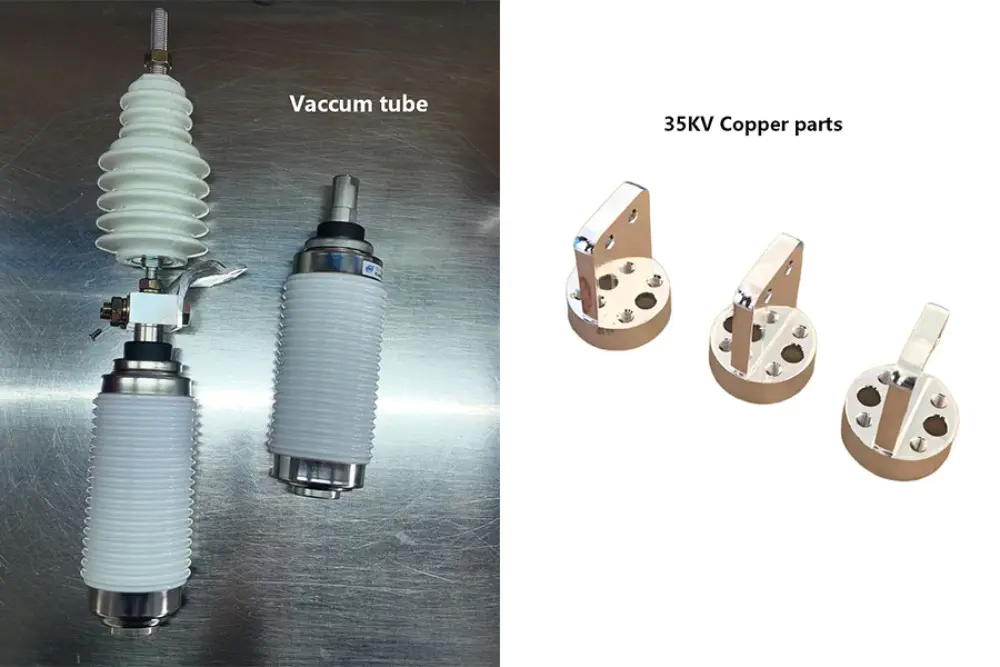

| ④Tuburile noastre de vid sunt tuburi mari cu părți conductoare din cupru |
| |
Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul bazei ridicate facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable

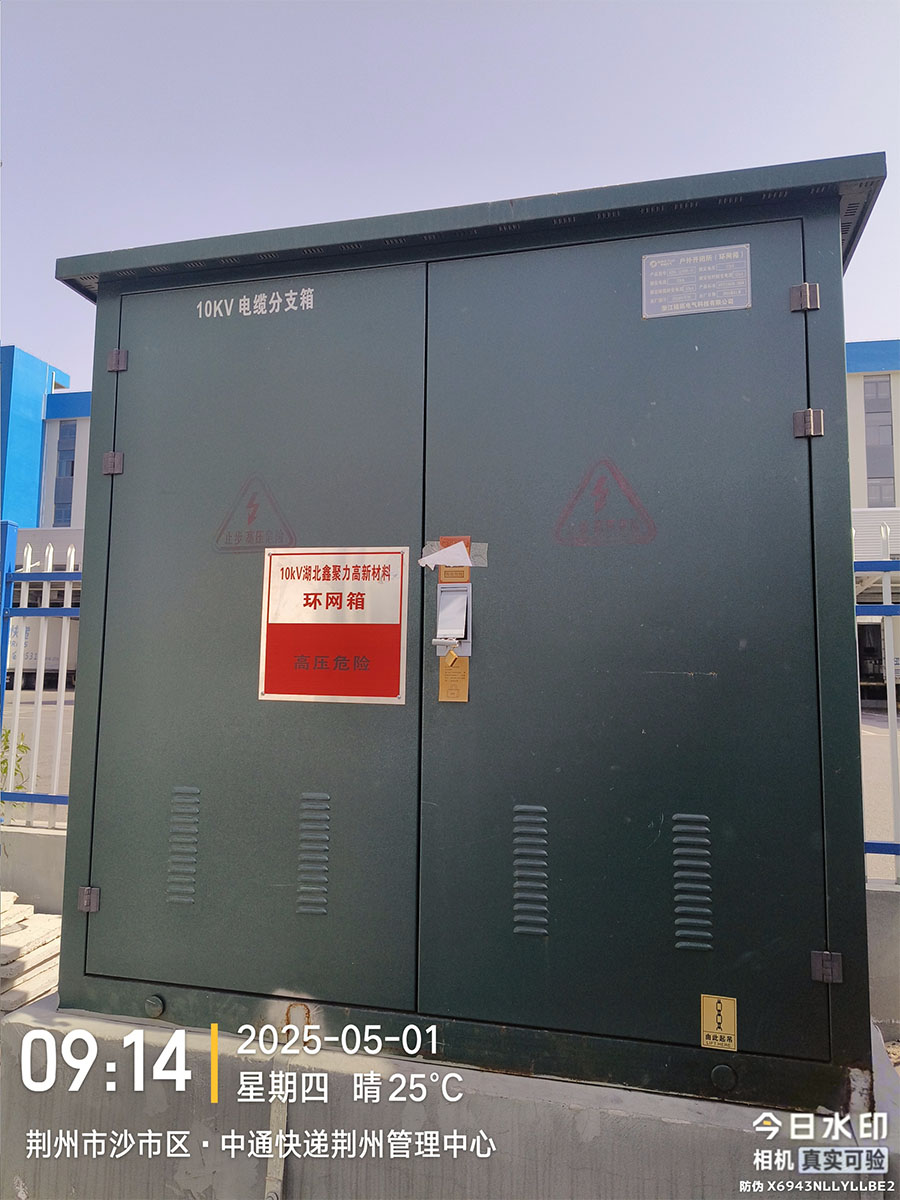

10kV Ring Main Unit VCB

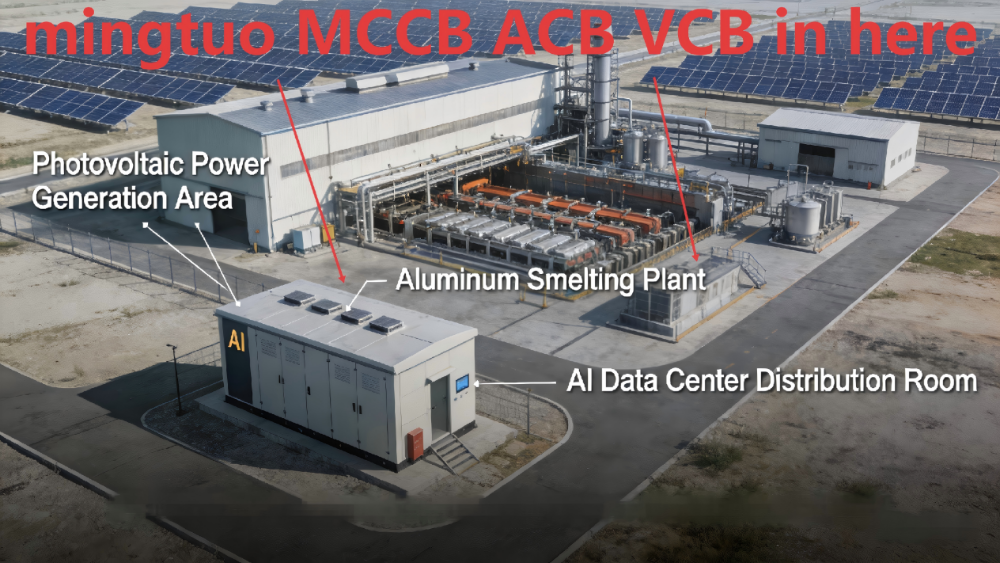

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

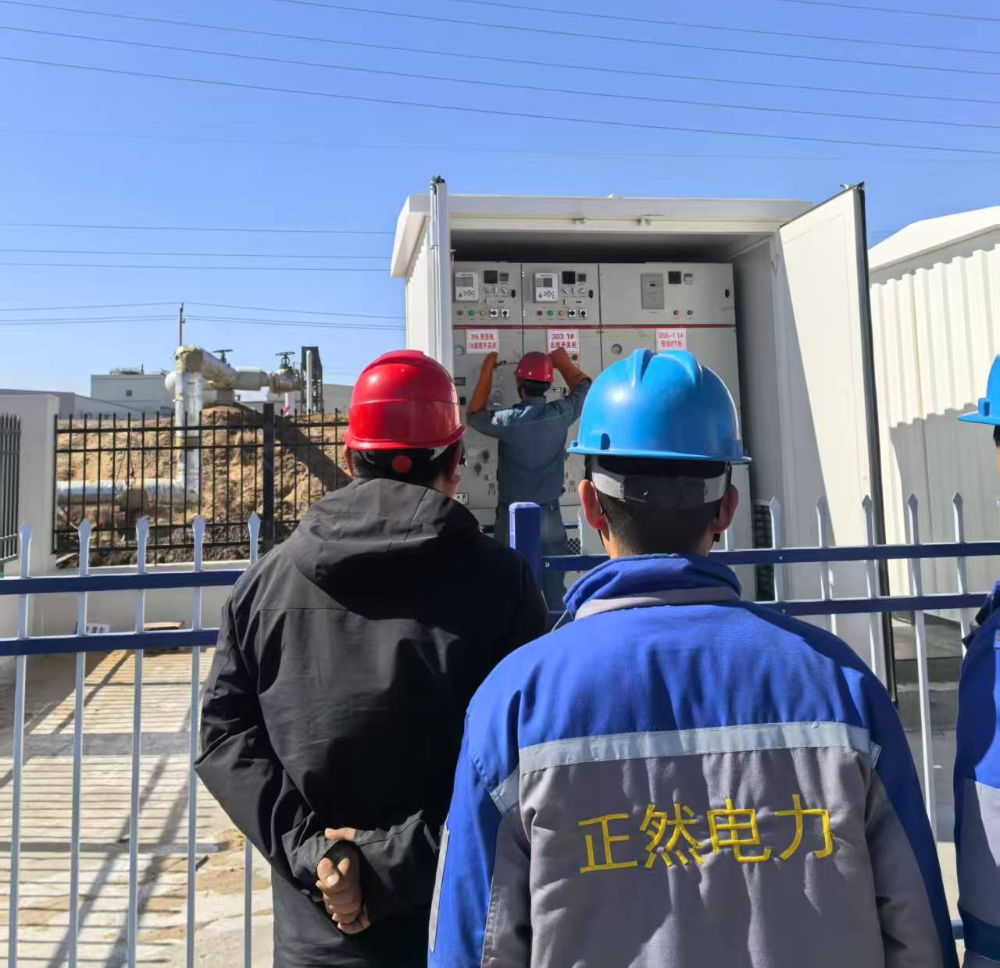

Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful

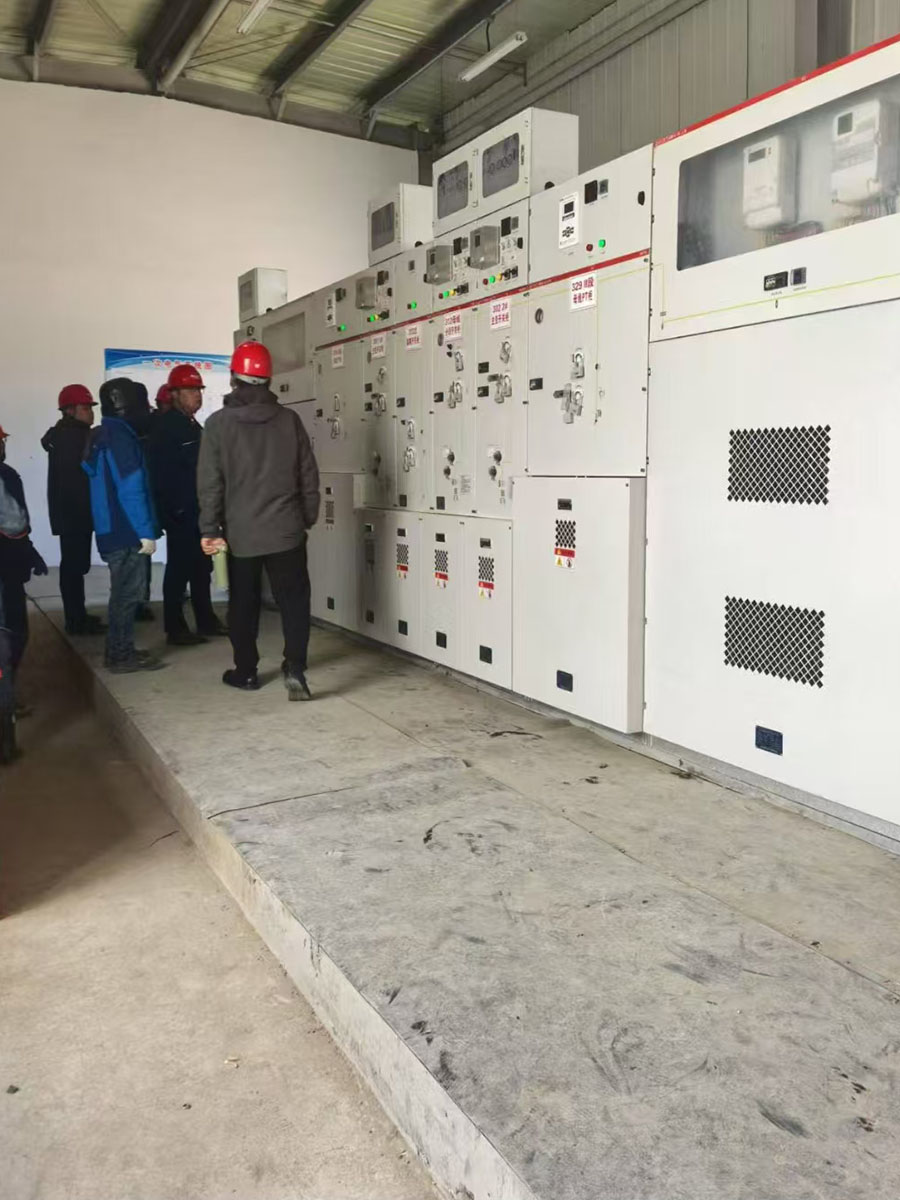

35kV high-voltage switchgear successfully energized VCB

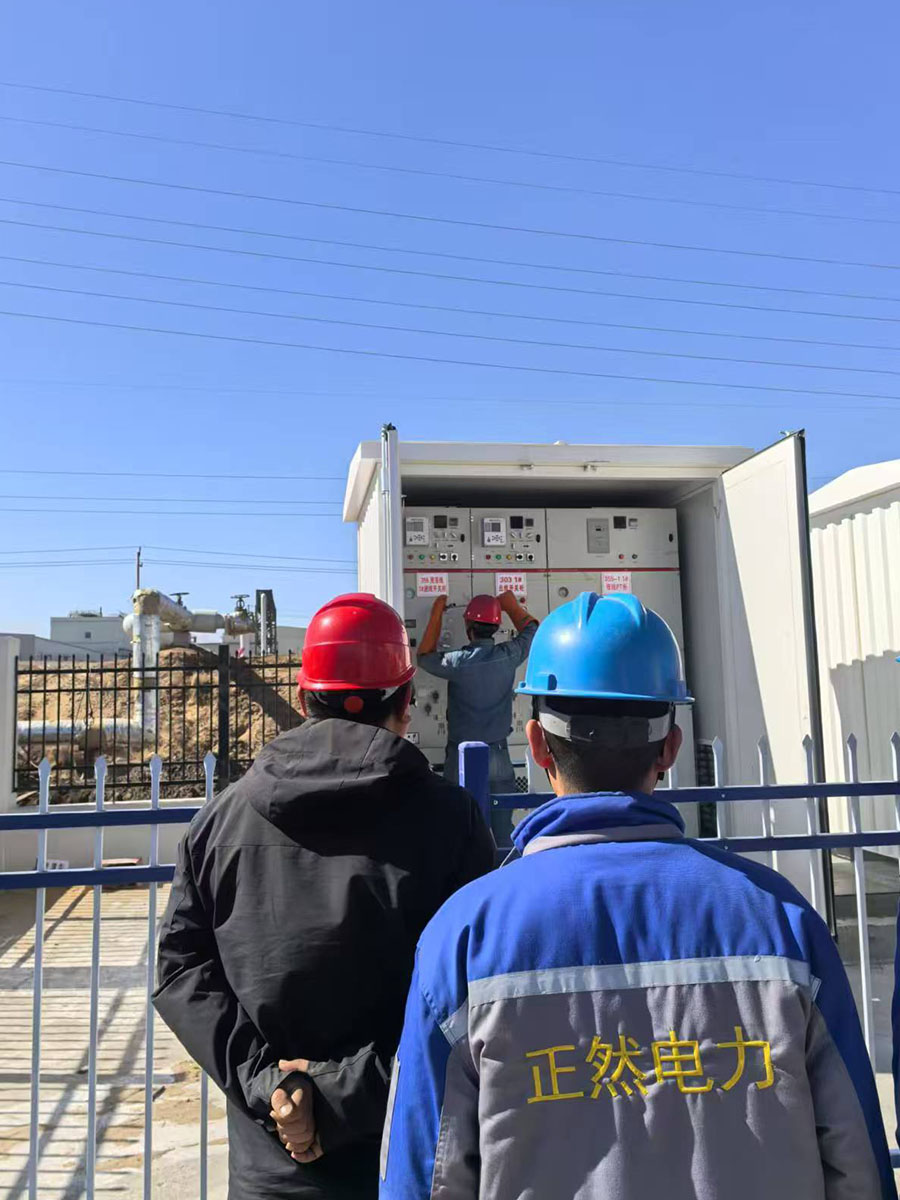

35kV Gas-Insulated Switchgear VCB
| Categoria parametrilor | Caietul de sarcini | Remarci |
| Tensiune nominală | 12 kV | Standard pentru rețelele de distribuție |
| Curent nominal | 400A, 630A, 1250A | Evaluări personalizate disponibile |
| Curent nominal de rupere de scurtcircuit | 16 kA, 20 kA, 25 kA | |
| Curent nominal de rezistență de scurtă durată | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Curent nominal de vârf de rezistență | 40 kA, 50 kA, 63 kA | |
| Nivel de izolare nominal | Frecvența puterii: 42 kV (1 min) / Impulsul fulgerului: 75 kV | |
| Viața mecanică | 10.000 de operațiuni | |
| Viața electrică | 10.000 de operațiuni (at rated current) | Rupere la capacitate maximă |
| Mediu întrerupător | Vacuum | Sticlă ceramică sigilată |
| Mecanism de operare | Primavara | Manual sau motorizat |
| Tensiune de control | AC/DC 110V, 220V | Opțional 24V, 48V |
| Grad de protectie | IP67 | Potrivit pentru medii dure |
| Dimensiuni (înălțime×l×a) | 880 × 560 × 680 mm | Design compact |
| Greutate | Aprox. 130 kg | Usor de instalat |
| Metoda de instalare | Montat pe stâlp | Utilizare în aer liber |

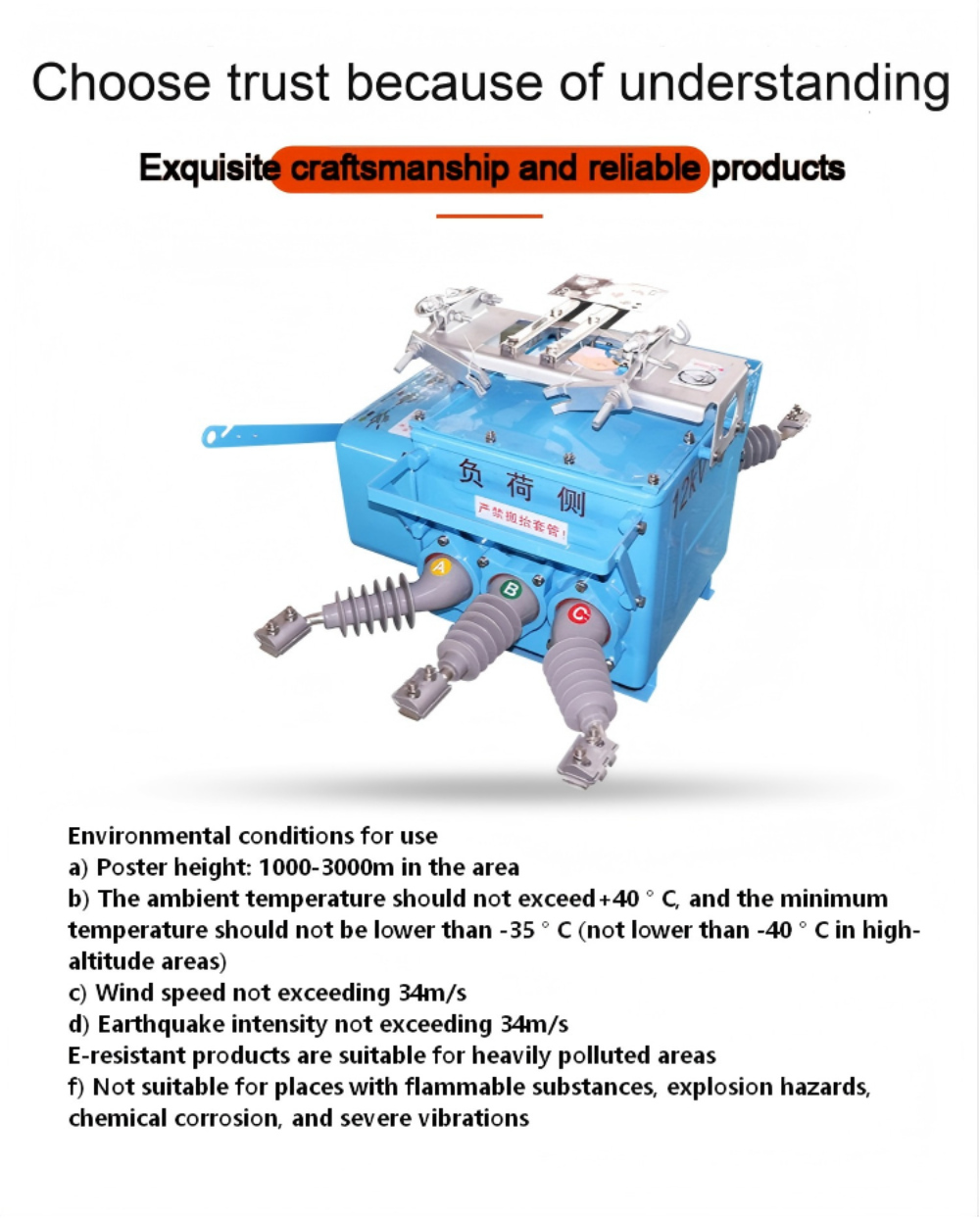

| Temperatura ambiantă | -40°C până la 55°C | Gamă largă de operare |
| Altitudinea | ≤ 4000 m | Versiunea la mare altitudine disponibilă |
