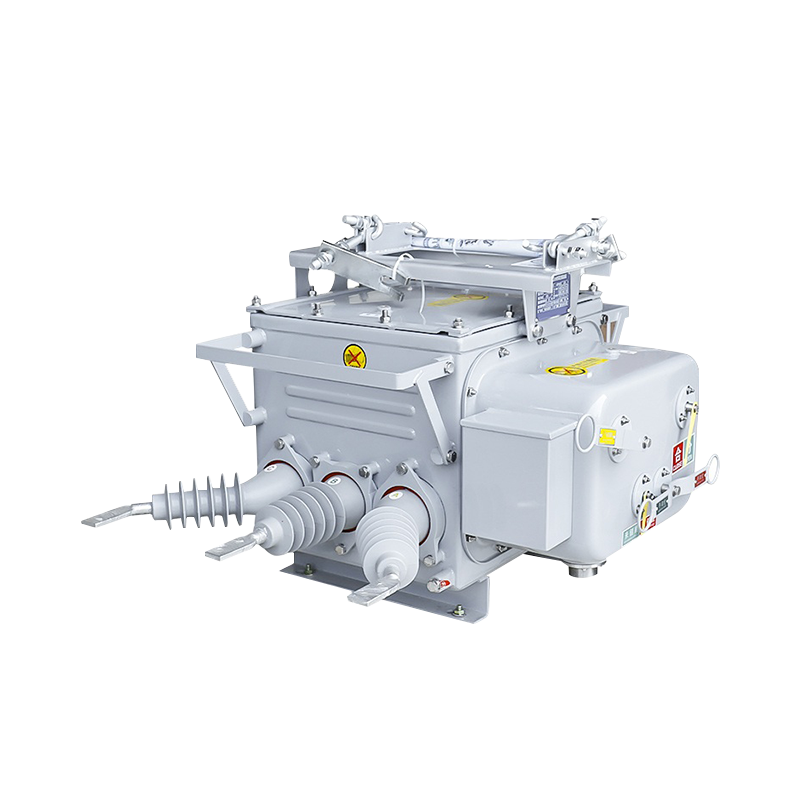

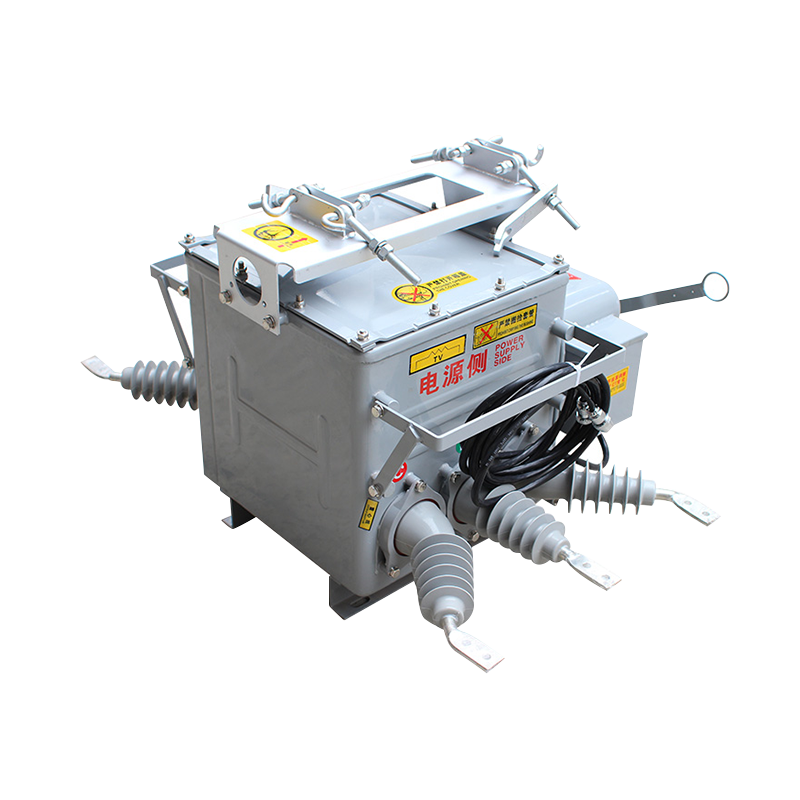

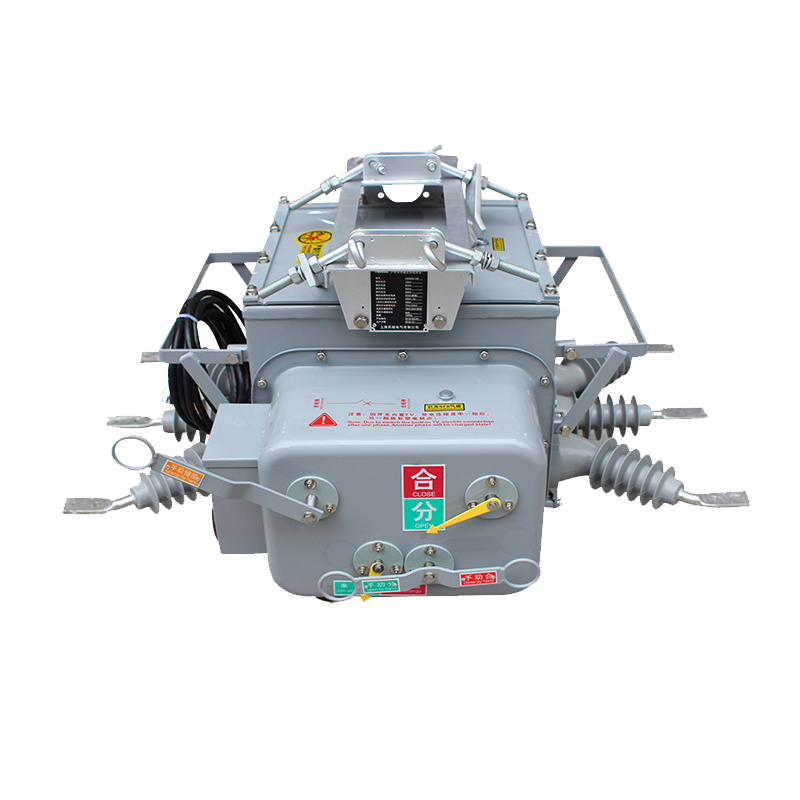

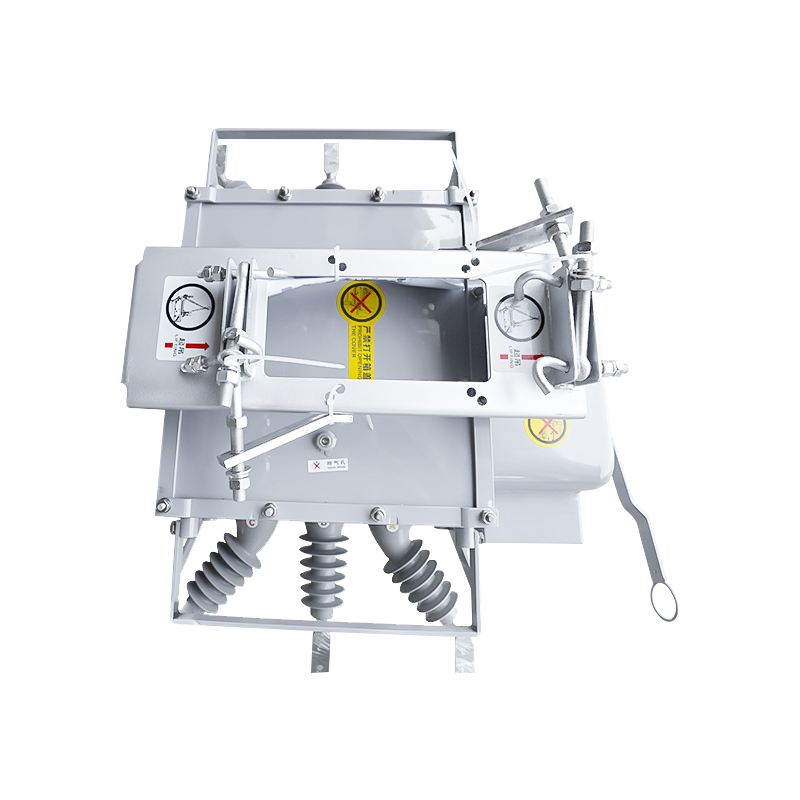

ZW20 întrerupător de circuit în vid pentru exterior pentru distribuția de medie tensiune montată pe stâlp

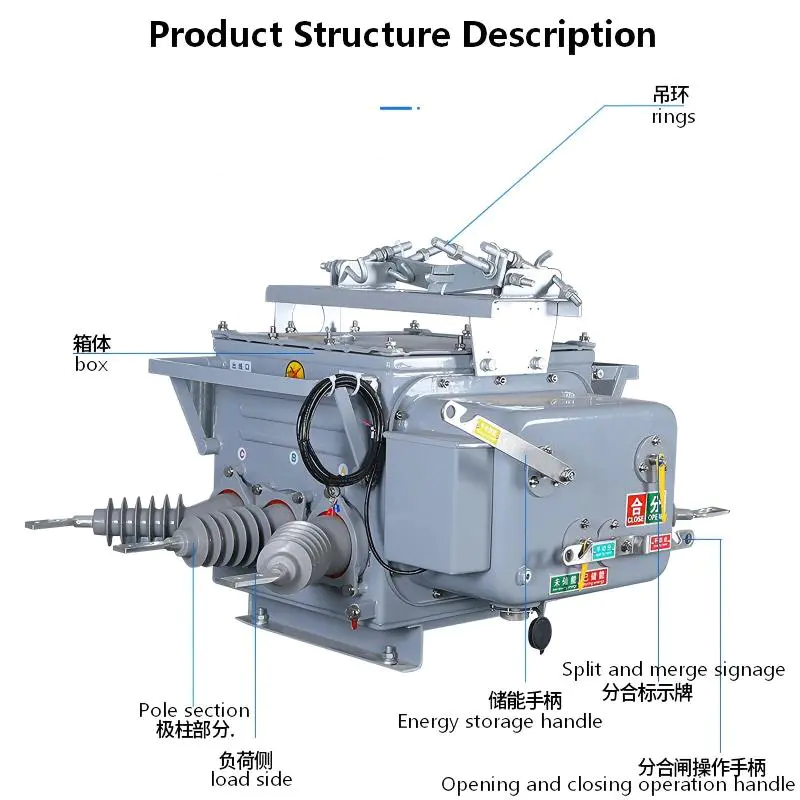

Acest întrerupător este un dispozitiv de distribuție inteligentă a energiei în aer liber integrat, care este împărțit în principal în trei părți:

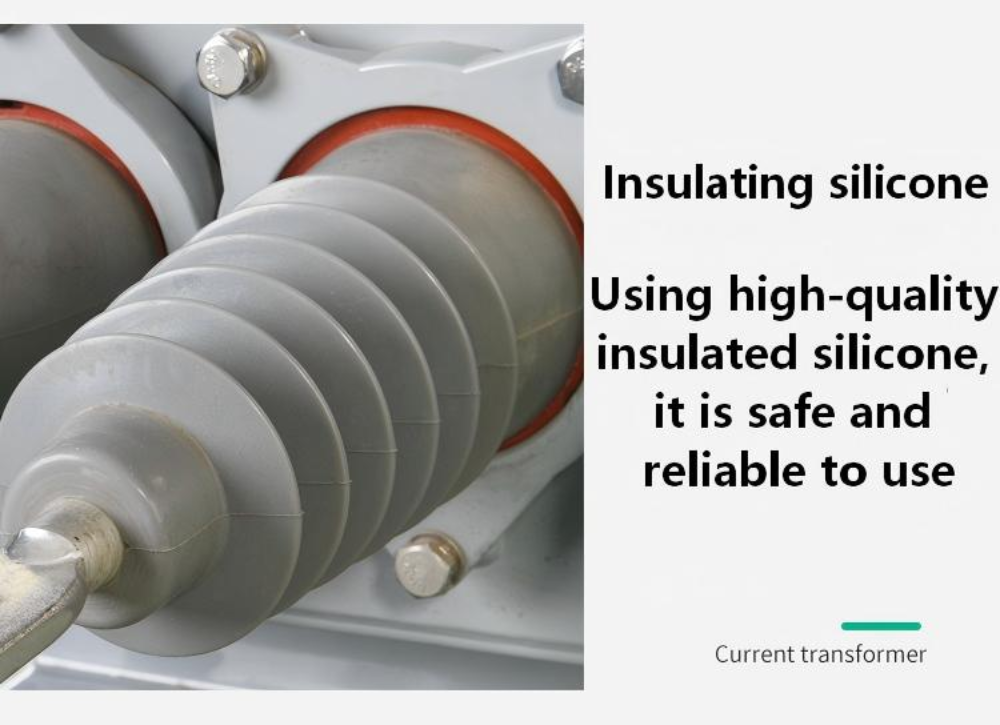

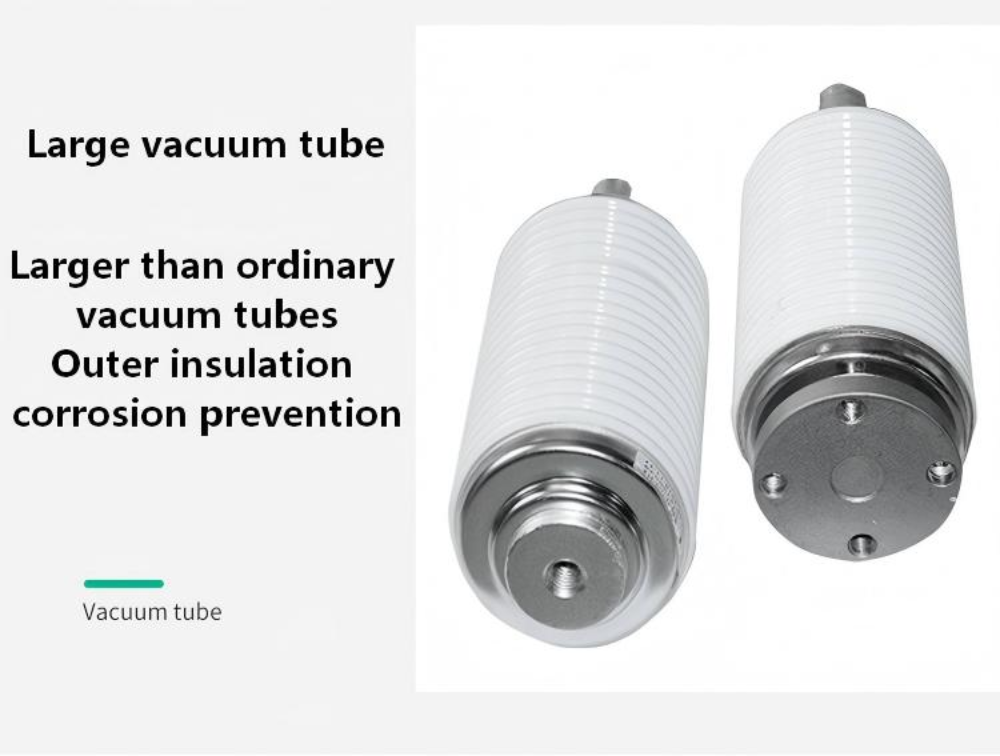

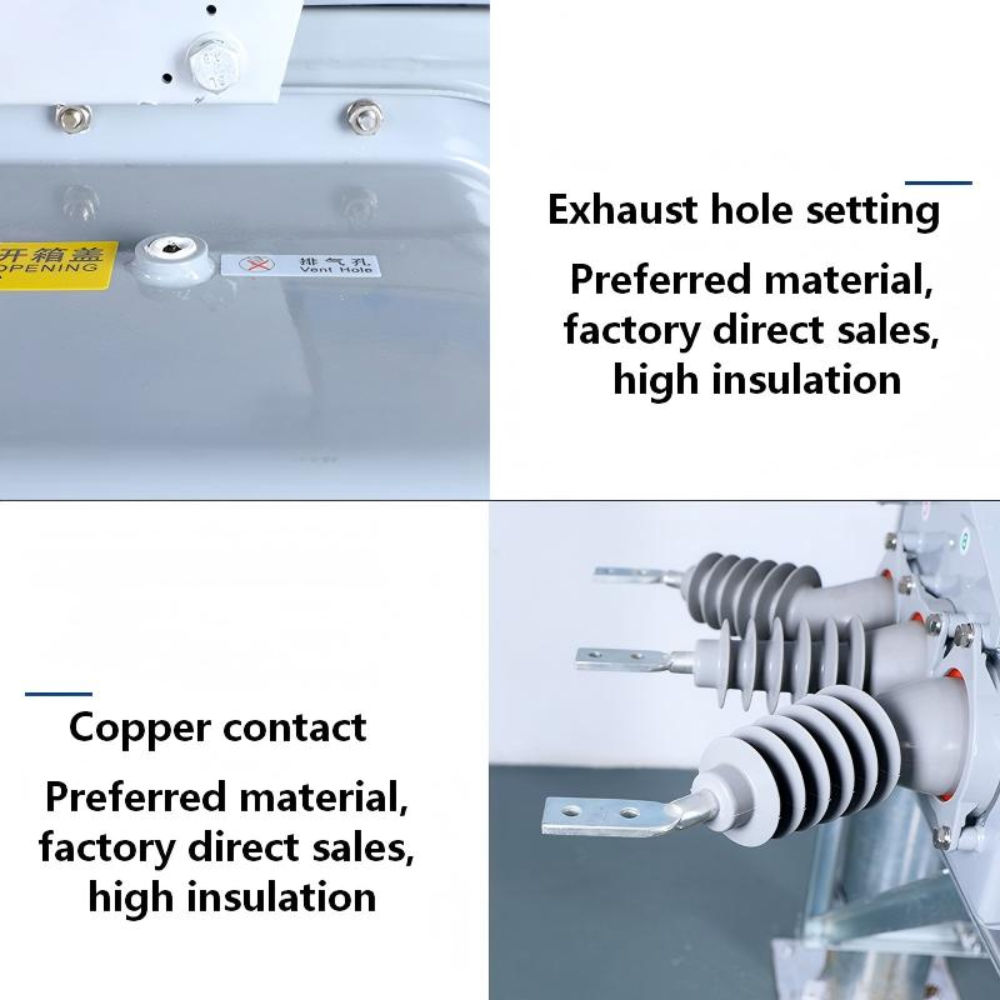

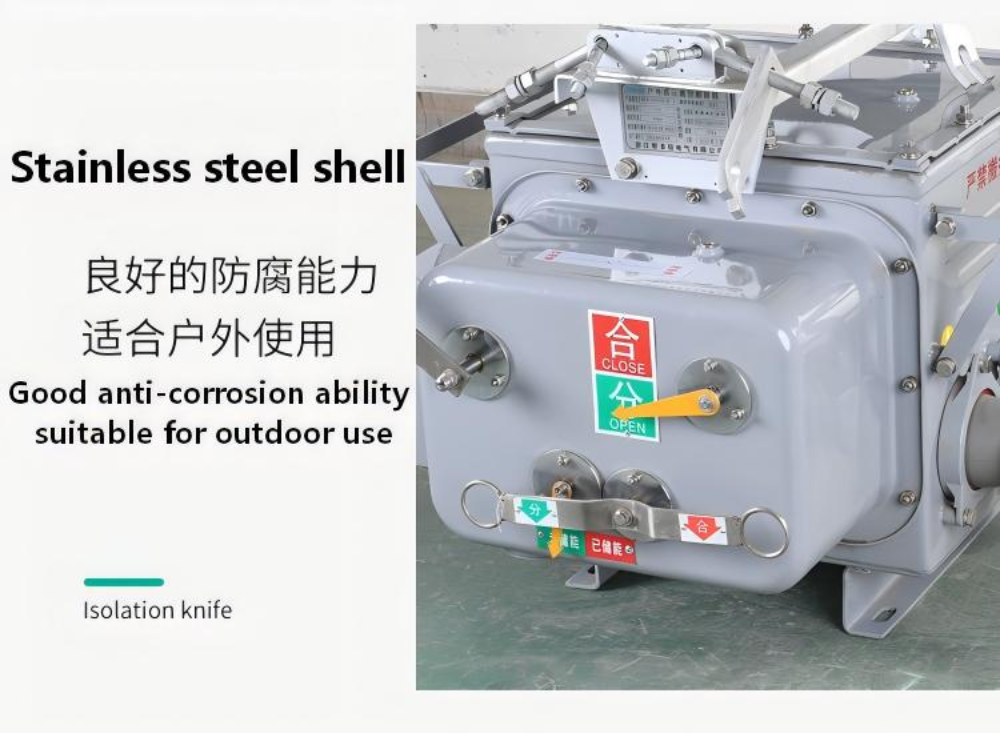

Corpul întreruptorului: Acesta este nucleul echipamentului. Circuitul conductiv este conectat precis la camera de stingere a arcului de vid prin componente precum poli conductivi de intrare și ieșire, cleme conductoare etc., pentru a obține pornirea/oprirea curentului. În ceea ce privește izolarea și etanșarea, designul este rafinat: tija conductoare este realizată din rășină epoxidice și alte materiale turnate în ansamblu pentru a asigura performanțe excelente de izolație externă; În același timp, carcasa adoptă tehnologia matură de etanșare și componente de etanșare, cum ar fi inelele „O”, pentru a asigura o etanșeitate generală bună.

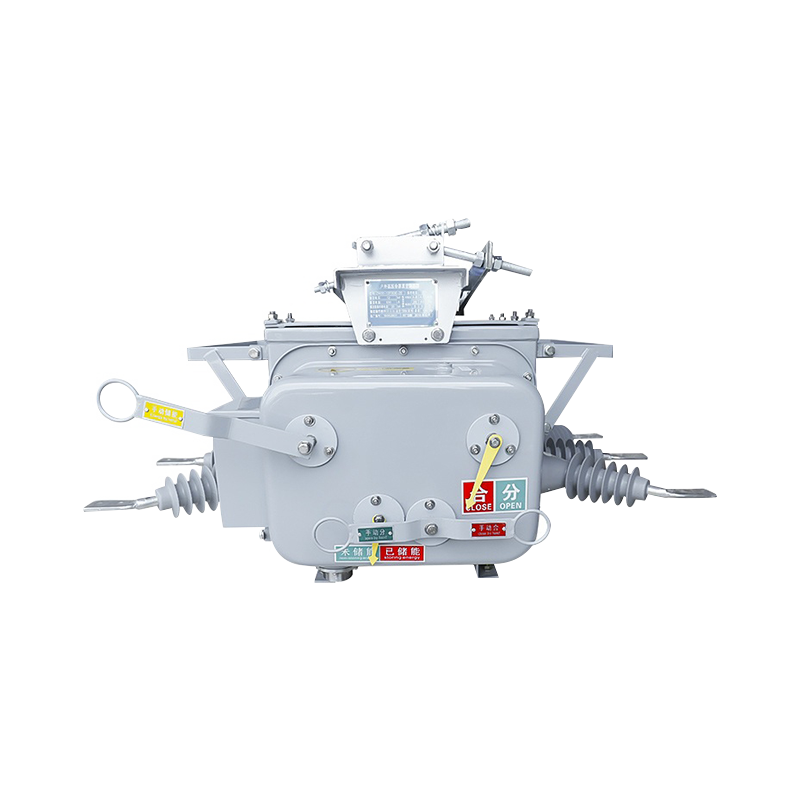

Mecanism de operare: Mecanismul are funcții cuprinzătoare, susținând stocarea energiei electrice și deschiderea/închiderea, păstrând în același timp funcția de urgență a funcționării manuale. Acesta integrează mai multe componente, cum ar fi arcuri de închidere, sisteme de stocare a energiei, dispozitive de eliberare, bobine de deschidere și închidere și întrerupătoare auxiliare și este „centrul de control” care conduce funcționarea precisă a întreruptorului.

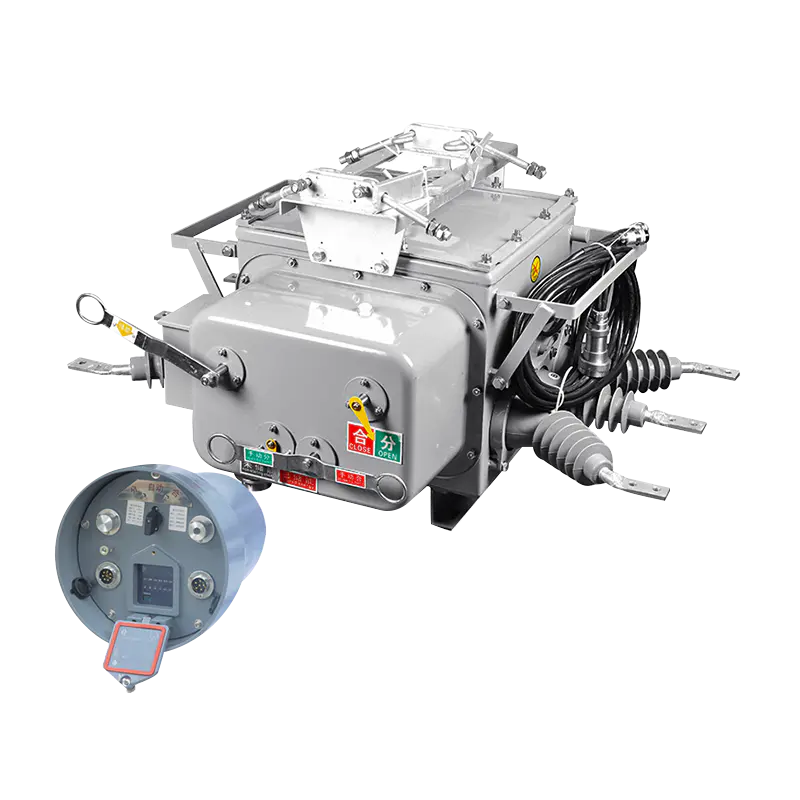

Compoziția setului complet: Întregul set de întrerupătoare de circuit în vid de limită nu este un singur dispozitiv, ci un sistem. Este compus în principal din întrerupător de circuit în vid ZW20A-12, combinat cu controlerul inteligent FDR-02 sau CH-40 pentru judecată logică și completat cu transformator de tensiune (JDZW-10) pentru a furniza semnale, formând o soluție completă fără întreținere.

Valoarea de bază a acestui dispozitiv constă în capabilitățile sale inteligente și automate de tratare a defecțiunilor, care realizează în principal trei funcții majore:

Izolarea automată a scurtcircuitului fază la fază: Când apare un scurtcircuit fază la fază în linia de ramificație a utilizatorului, acesta se poate declanșa rapid înainte de acțiunea de protecție a stației de nivel superior și poate menține o stare blocată, limitând strict defecțiunea din partea utilizatorului și împiedicând-o să afecteze rețeaua electrică principală și alți utilizatori.

Îndepărtarea automată a defecțiunii de împământare monofazată: pentru defecțiunile de împământare monofazate care apar din partea utilizatorului, poate lua, de asemenea, inițiativa de a deconecta automat și a elimina defecțiunea. Acest proces este foarte rapid, făcându-l aproape imperceptibil pentru substația de nivel superior și pentru alți utilizatori de pe aceeași linie, îmbunătățind considerabil fiabilitatea sursei de alimentare și experiența utilizatorului.

Localizați rapid punctul de eroare: după ce a luat măsuri, poate raporta în mod activ informații despre eroare. Personalul de întreținere poate folosi echipamente specializate (cum ar fi computere portabile) pentru a citi rapid datele la fața locului, pentru a localiza cu exactitate cauza defecțiunilor și utilizatorii responsabili, reducând astfel semnificativ timpul de depanare și restabilire a sursei de alimentare.
