Protecția motorului MT-GV3

Descriere:

Combo de protecție a motorului MT-GV3 integrează un întrerupător de circuit cu carcasă turnată de înaltă performanță (MCCB) cu protectorul de motor din seria GV3, formând o soluție cuprinzătoare de protecție pentru circuitele motoarelor de joasă tensiune. Această combinație protejează motoarele împotriva scurtcircuitelor, suprasarcinelor și pierderii de fază, asigurând în același timp funcționarea fără probleme în medii industriale.

Construit din materiale termorigide durabile și conceput pentru o instalare compactă, acest sistem este ideal pentru centrele de control al motoarelor, panourile de mașini și configurațiile de automatizare industrială. Oferă protecție precisă pentru motoarele de la 0,1A la 32A, cu instalare ușoară și operare intuitivă pentru personalul de întreținere.

Aplicatii:

Combo MT-GV3 este implementat pe scară largă în sectoarele industriale și comerciale pentru a asigura funcționarea continuă și fiabilă a motorului. Cazurile de utilizare tipice includ:

Pompe, compresoare și ventilatoare

Transportoare și echipamente de manipulare a materialelor

Masini-unelte si linii de prelucrare

Mașini agricole și de prelucrare a alimentelor

Sisteme cu motor de energie regenerabilă

GV3 Auxiliary Side Loading
GV2 Auxiliary Side Installation

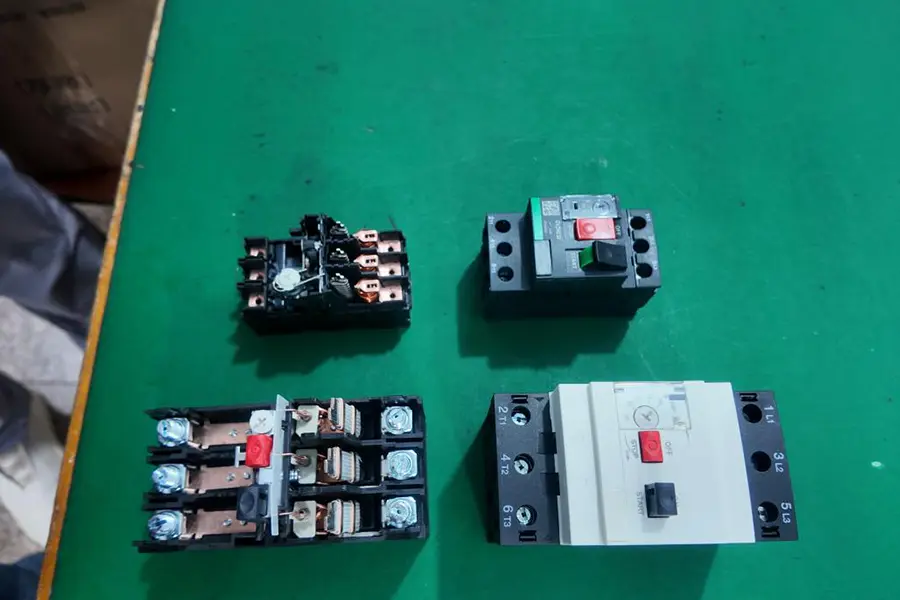

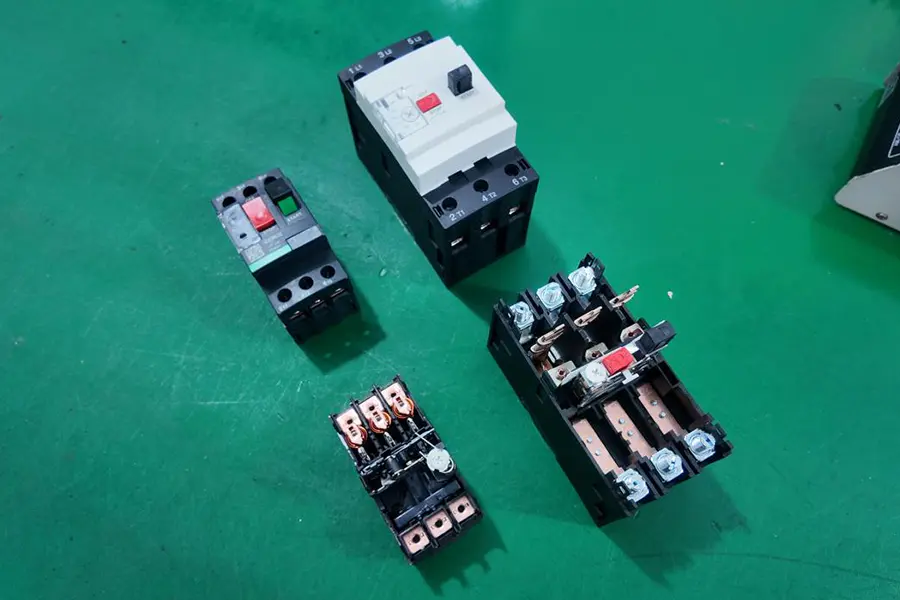

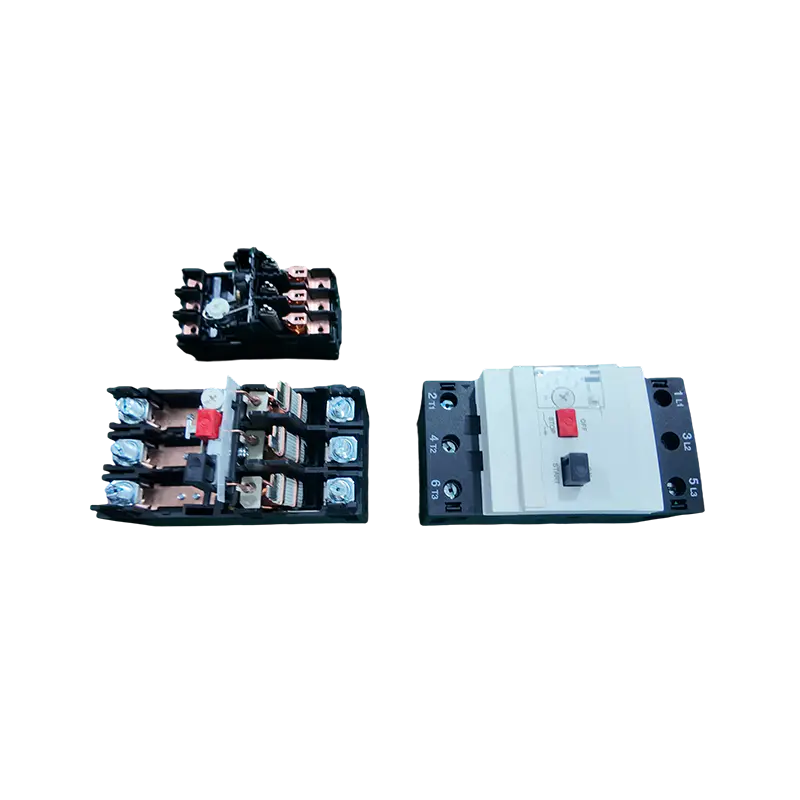

Întrerupătorul motorului are funcție de protecție la suprasarcină și scurtcircuit. Suprasarcina se realizează prin încălzirea și îndoirea benzii bimetalice, declanșarea mecanismului de declanșare superior și realizarea protecției liniei. În comparație cu întrerupătoarele cu carcasă turnată magnetic termic, are o precizie mai mare, un curent mai mic și o protecție mai precisă. Protecție practică a motorului. Protecția la scurtcircuit se realizează prin generarea unei forțe magnetice Lorentz printr-o bobină, iar miezul de fier este antrenat de forța magnetică pentru a declanșa un mecanism de declanșare, care deschide întrerupătorul, deconectează circuitul și protejează motorul. Este utilizat în general pentru protecția cu curent ridicat în timpul pornirii motorului.

Accesorii pentru produse

Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories

1. Avem stiluri de butoane, precum și stiluri de butoane

2. Avem puncte de contact din argint și piese de cupru din cupru violet, iar fiecare este depanată pentru o calitate fiabilă

3. Avem diferite stiluri de accesorii pentru asamblare, inclusiv componente auxiliare și de subtensiune

GV2 Delay Test
GV2 Instantaneous Testing
Delay Testing

Transient test
Steady-state test
Steady-state test
Steady-state test
Temperature rise test

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul bazei ridicate facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Model de produs	Interval de curent	Motor trifazat
GV2-ME01C	0,1–0,16A	-
GV2-ME02C	0,16–0,25A	-
GV2-ME03C	0,25–0,4A	-
GV2-ME04C	0,4–0,63A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1–1.6A	0,37 kW
GV2-ME07C	1,6–2,5A	0,75 kW
GV2-ME08C	2.5–4A	1,5 kW
GV2-ME10C	4–6.3A	2,2 kW
GV2-ME14C	6–10A	4KW
GV2-ME16C	9–14A	5,5 kW
GV2-ME20C	13–18A	7,5 kW
GV2-ME21C	17–23A	11 kW
GV2-ME22C	20–25A	11 kW
GV2-ME32C	24–32A	15 kW

Model	Interval de curent	Curent de deplasare	Sprijinirea Anexe
GV2-ME01C	0,1A~0,16A	1,5A	Contact montat lateral: GV-AE1 GV-AE11 GV-AE20 Punct de contact oficial: GV-AN11 GV-AN20 Contact montat lateral: (indicație de defecțiune) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16A~0,25A	2.4A
GV2-ME03C	0,25A~0,4A	5A
GV2-ME04C	0,4A~0,63A	8A
GV2-ME05C	0,63A~1A	13A
GV2-ME06C	1A~1,6A	22,5A
GV2-ME07C	1,6A~2,5A	33,5A
GV2-ME08C	2,5A~4A	51A
GV2-ME10C	4A~6,3A	78A
GV2-ME14C	6A~10A	138A
GV2-ME16C	9A~14A	170A
GV2-ME20C	13A~18A	223A
GV2-ME21C	17A~23A	327A
GV2-ME22C	20A~25A	327A
GV2-ME32C	24A~32A	416A

Întrerupător motor GV2ME cu protecție termică magnetică

50/60Hz, clasa AC-3 Puterea nominală standard a motorului trifazat				Interval de setare pentru eliberare la cald (A)	Curent de declanșare magnetic Id ±20% (A)	Curentul cu carcasa (A)	Model	Greutate (kg)
230 V (kW)	400 V (kW)	415 V (kW)	440 V (kW)	Interval de setare pentru eliberare la cald (A)	Curent de declanșare magnetic Id ±20% (A)	Curentul cu carcasa (A)	Model	Greutate (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1,6…2,5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2,5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
