Name: VD4 12kV întrerupător de circuit de vid pentru interior de medie tensiune, 630A–1250A
Rating: 5 (99 reviews)

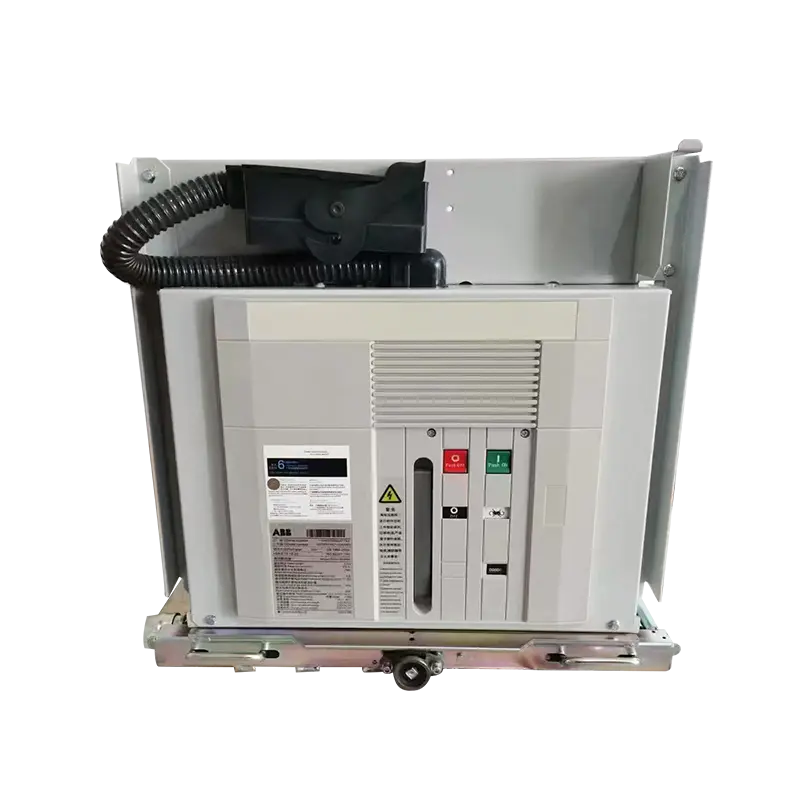

VD4 12kV întrerupător de circuit de vid pentru interior de medie tensiune, 630A–1250A

Descriere:

MINGTUO VD4 12kV Vacuum Circuit Breaker (VCB) este un întrerupător de interior de medie tensiune conceput pentru a oferi protecție și control precis pentru sistemele de curent alternativ trifazic care funcționează la 50Hz, cu tensiuni nominale de la 3,6kV la 12kV. Suportând curenți nominali de la 630A la 1250A, acest întrerupător este ideal pentru instalațiile interioare de aparate de distribuție în substații, instalații industriale și sisteme comerciale de distribuție a energiei. Folosind tehnologia avansată de întrerupere în vid, asigură întreruperea rapidă a defecțiunii, fiabilitatea operațională și siguranță pe termen lung.

Aplicatii:

Panouri de comutație de medie tensiune interioare

Instalații industriale care necesită protecție fiabilă de MT

Infrastructură comercială, inclusiv spitale, aeroporturi și centre de date

Sisteme care necesită operare frecventă și soluții cu întreținere redusă

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

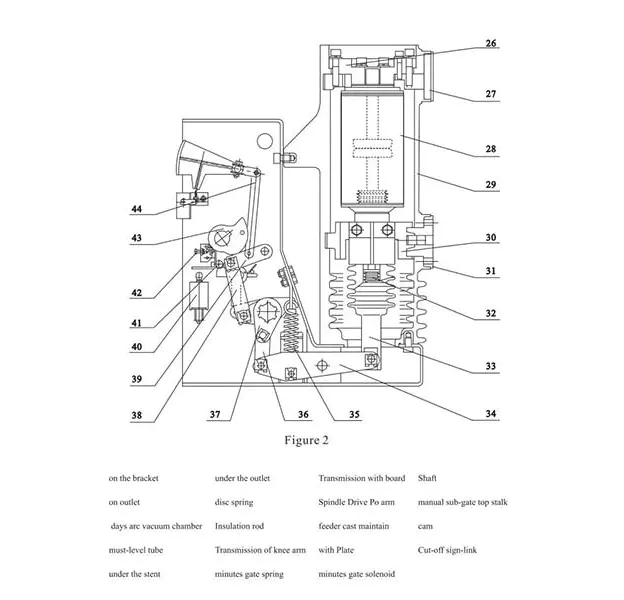

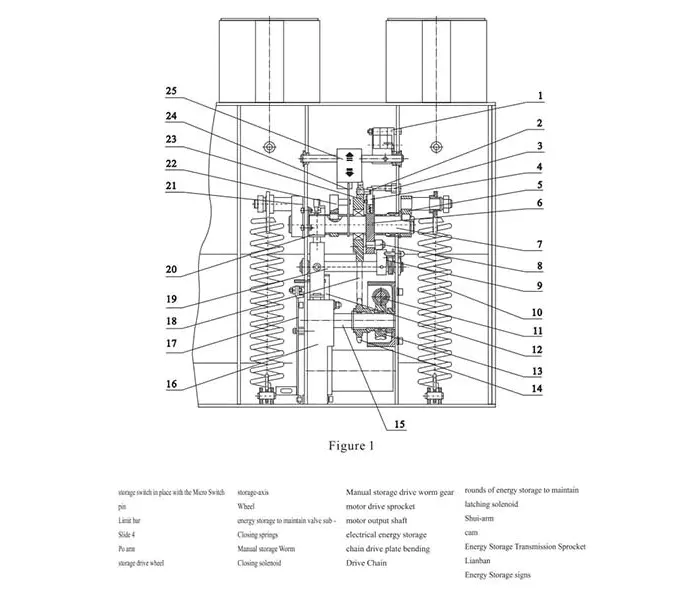

VCB Composition

În condiții normale, contactele principale rămân închise pentru a permite fluxul continuu de curent. La detectarea supracurentului sau a unui scurtcircuit, mecanismul cu arc separă rapid contactele, producând un arc conținut în întrerupătorul cu vid. Arcul este răcit și stins, izolând în siguranță circuitul defect și prevenind deteriorarea echipamentelor din aval. Acest lucru asigură fiabilitate operațională ridicată și necesități minime de întreținere.

Accesorii pentru produse

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

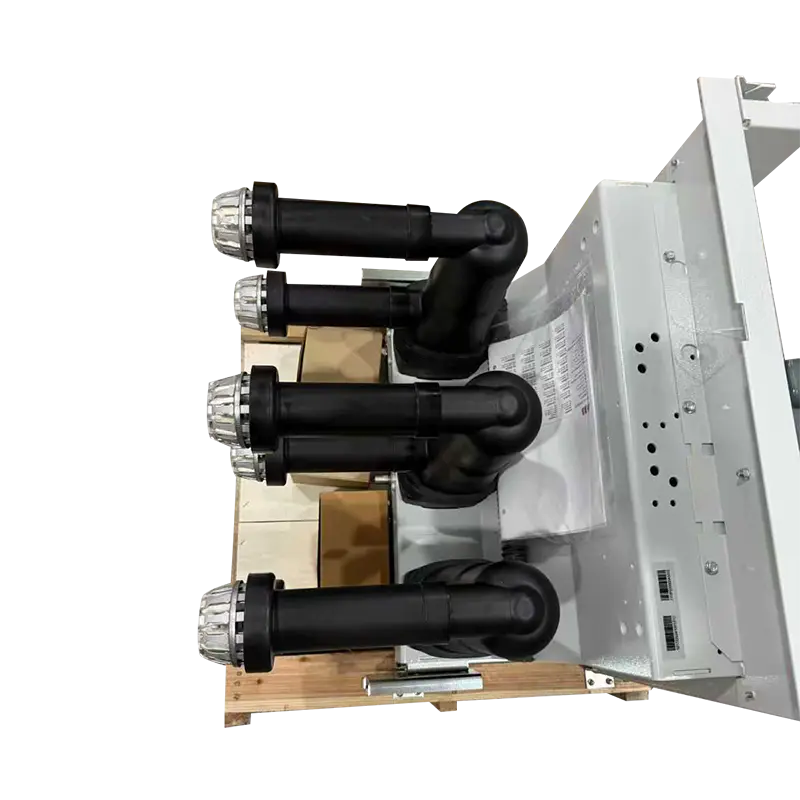

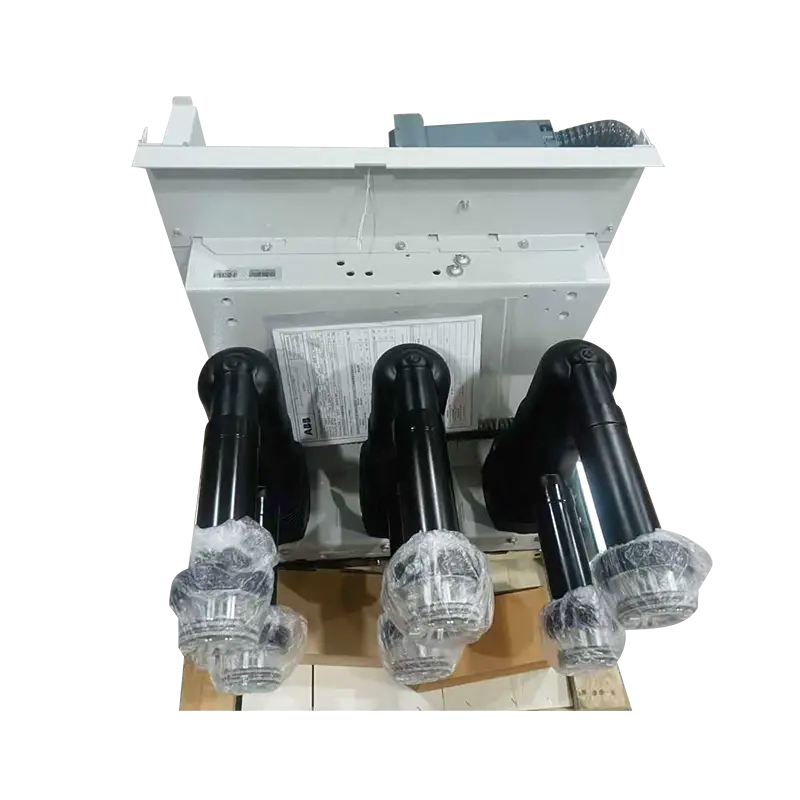

Main Product
Insulating Cylinder
Vaccum Tube

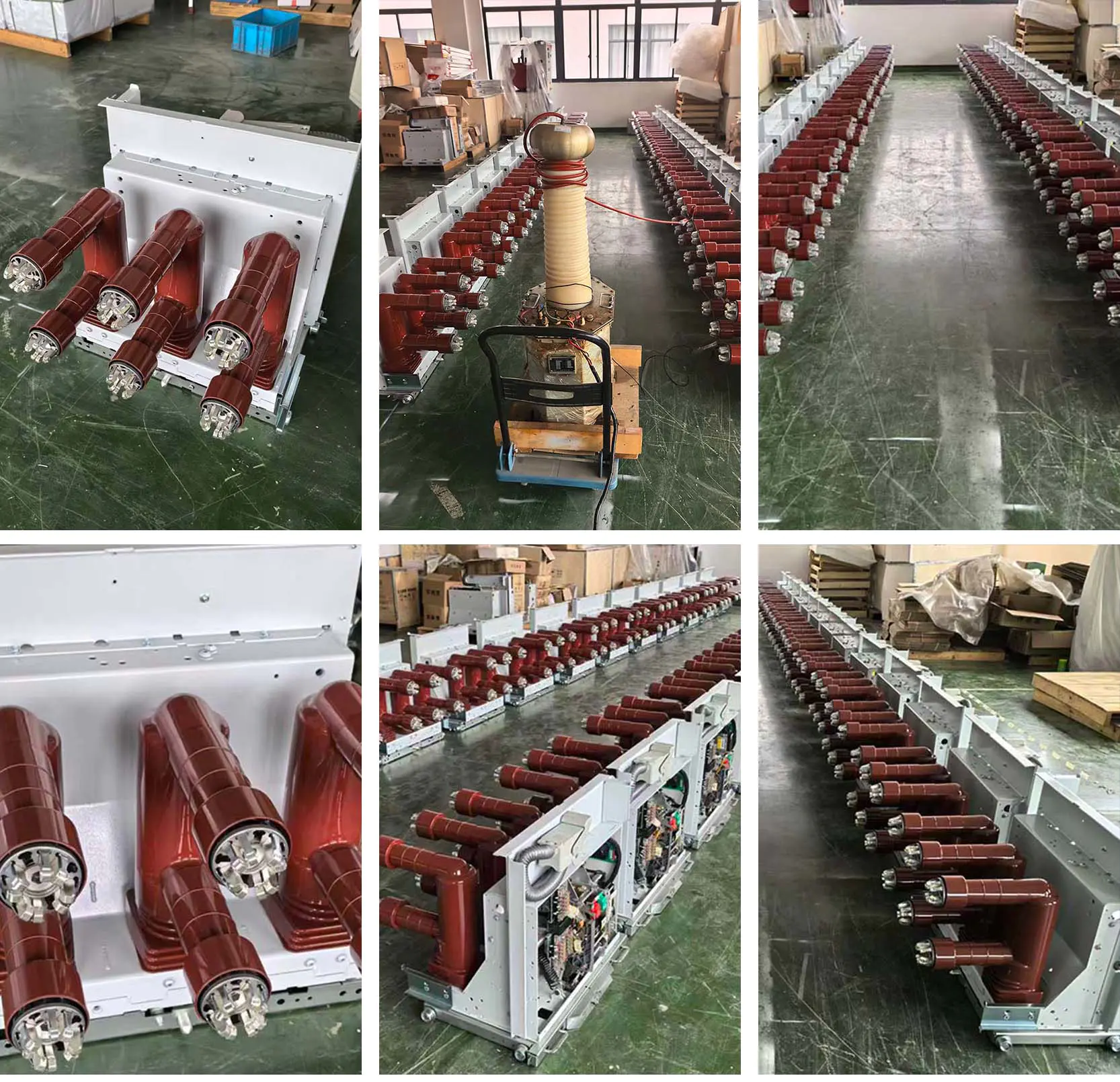

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul de bază ridicat facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nu	Articol	Unități	Valoarea de numărare
1	Tensiunea nominală	-	12 24 35
2	Tensiunea nominală (short-term frequency tolerance 1min)	kV	42
3	Tensiunea nominală tolerance lightning shocks peak	-	75
4	Frecvența nominală	Hz	50
5	Curent nominal	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Curent nominal de scurtcircuit deschis	kA	20/25、31.5、40
7	Tensiunea nominală short tolerance	kA	20/25、31.5、40
8	Evaluat de scurtă durată	s	4
9	Curent nominal peak tolerance	kA	50/63、80、100
10	Curent nominal de scurtcircuit închis	kA	50/63、80、100
11	Toleranța la tensiunea frecvenței circuitului secundar 1 min)	V	2000
12	Curentul de circuit deschis setat de condensator singleback nominal	A	630/400 (40kA 800/400)
13	Condensatorul nominal setează curenți de închidere	kA	12,5 (frecvența nu mai mare de 1000 Hz)
14	Timp de frânare (tensiune nominală)	ms	≤50
15	Timp de alimentare (tensiune nominală)	ms	≤100
16	Durata de viata mecanica	-	20000
17	Curent nominal open circuit times (life)	Comutare	20000
18	Curent nominal de scurtcircuit circuit deschis	-	50(40kA≤30)
19	Contactul dinamic și static permite grosimea uzurii	mm	3
20	Alimentatorul cu tensiune nominală de operare	-	-
21	Tensiunea nominală break-brake operations	V	AC110/220 DC110/220
22	Tensiunea nominală a motorului de stocare	-	-
23	Puterea nominală a motorului de stocare	W	70
24	Timp de depozitare	s	≤10
25	Distanța de deschidere a contactului	mm	11 ± 1
26	Super-călătorie	-	3,5 ± 0,5
27	Se închide timpul de respingere a contactului	ms	≤240(A≤3)
28	Puncte în trei faze, închizându-se în diferite stadii sexuale	-	≤2
29	Viteza medie a portii (separarea contactelor-6mm)	m/s	0,9–1,2
30	Viteza medie de închidere (închidere cu contact de 6 mm)	m/s	0,5–0,8
31	Rezistența circuitului electric de vârf	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Presiunea de contact al alimentatorului contactorului	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Secvența de operare nominală	-	Puncte - 0,3 s - și puncte 180 - și -
