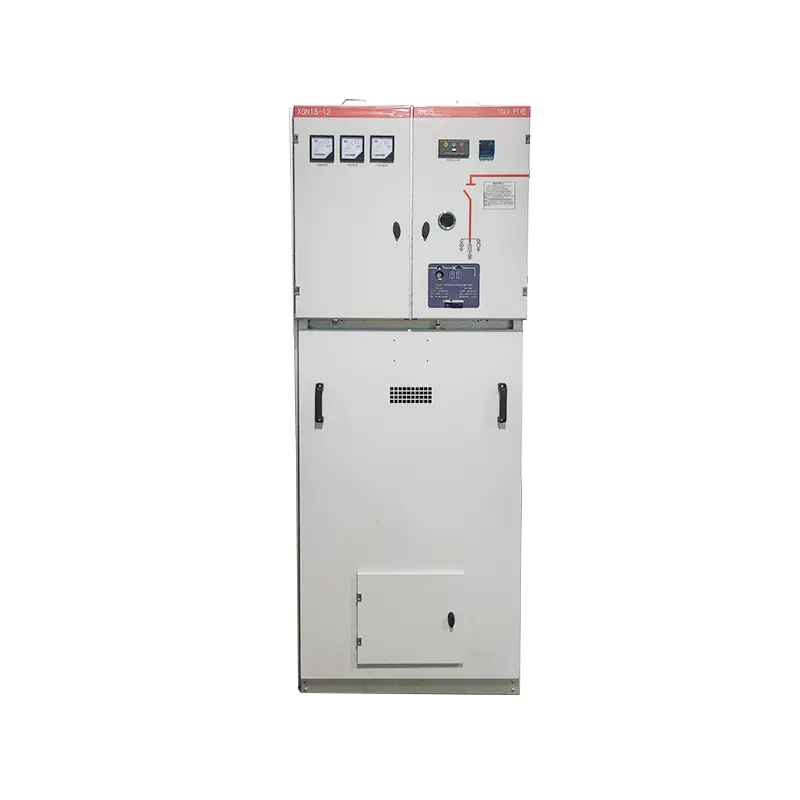

Unitate principală cu inel RMU 12kV, ecologică, fără SF6

Prezentare generală a produsului

Dulapul izolat cu gaz ecologic este un nou echipament integrat de distribuție a energiei, fără SF₆, pentru interior și exterior, dezvoltat independent de Mingtuo Electric. Renunță la gazele tradiționale cu efect de seră cu hexafluorură de sulf și adoptă aerul uscat sau azotul ca mediu izolator ecologic și de stingere a arcului. Separatorul de înaltă tensiune, întrerupătorul de împământare, întrerupătorul de circuit în vid, CT/PT și unitățile secundare de măsurare și control sunt toate integrate într-un rezervor de gaz etanș.

Echipamentul acceptă atât sursa de alimentare a rețelei de inel, cât și modurile de alimentare cu un singur terminal. Este aplicat pe scară largă în renovarea rețelei electrice urbane, comunități rezidențiale, piețe comerciale, centrale fotovoltaice de stocare a energiei, parcuri industriale și proiecte temporare de alimentare cu energie electrică. Acesta servește ca un înlocuitor ecologic cu emisii scăzute de carbon pentru dulapurile tradiționale izolate cu gaz SF₆, transformatoarele americane montate pe suport și substațiile prefabricate europene.

Avantajele de bază ale produsului

3.1 Zero emisii de gaze cu efect de seră, emisii reduse de carbon și ecologic

Rezervorul de gaz etanș utilizează aer uscat sau azot de înaltă puritate ca mediu izolator și de stingere a arcului fără gaz cu efect de seră SF₆ sau substanțe periculoase care conțin fluor, cu potențial de încălzire globală aproape de zero. Acesta respectă politicile naționale privind dubla carbon și standardele de licitație pentru rețelele de energie ecologică. Mediul izolator poate fi epuizat și reciclat direct după dezafectarea echipamentului, reducând costurile de eliminare a deșeurilor periculoase și realizând o funcționare cu emisii scăzute de carbon pe ciclu de viață complet.

3.2 Rezervor de gaz etanș integrat compact, zonă mică ocupată

Toate componentele primare de înaltă tensiune sunt integrate într-un rezervor de gaz din oțel inoxidabil etanș. Dimensiunea totală a dulapului este mult mai mică decât substațiile cu casete europene și centralele tradiționale izolate cu aer de aceeași capacitate. Designul modular integrat reduce considerabil costurile fundației civile, simplifică transportul pe mare și pe uscat și permite instalarea și poziționarea rapidă la fața locului.

3.3 Structură sigură complet izolată, întreținere redusă

Toate piesele sub tensiune de înaltă tensiune sunt închise în interiorul rezervorului de gaz sigilat metalic, fără componente sub tensiune expuse. Designul de izolație complet închisă asigură zero electrificare pe suprafața dulapului pentru o funcționare sigură la atingere. Circuitele independente de împământare și blocajele multimecanice (închidere/împământare/blocare uși dulapului) previn accidentele de electrocutare cauzate de o funcționare greșită.

Rezervorul de gaz etanș izolează umiditatea, praful și condensul pentru a evita oxidarea și îmbătrânirea mediului de izolare, susținând funcționarea pe termen lung fără întreținere în condiții normale de lucru. Transformatoarele standard și bornele secundare permit înlocuirea rapidă a componentelor defecte fără a demonta rezervorul principal de gaz.

3.4 Dulap exterior anticoroziv, adaptabil la medii dure

Dulapul este realizat din tablă groasă de oțel laminată la rece, cu un strat special de pulverizare electrostatică antirugină pentru exterior, rezistent la ploaie, nisip, umiditate ridicată și temperatură extremă. Designul superior înclinat accelerează scurgerea apei de ploaie, iar ușile dulapurilor multi-etanșe cu protecție IP se adaptează zonelor ploioase din sud, regiunilor friguroase din nord și mediilor de ceață sărată de coastă.

3.5 Compartiment de joasă tensiune personalizabil și extindere inteligentă

Compartimentul de joasă tensiune este preinstalat cu șine de montare abundente, care acceptă întrerupătoare de circuit cu carcasă turnată opțională, contoare de putere multifuncționale, comutatoare de transfer automat ATS, module de compensare a puterii reactive și dispozitive inteligente de monitorizare. Interfața de comunicație standard RS485 permite o conexiune perfectă cu sistemele de monitorizare la distanță de distribuție inteligentă a energiei și stocare a energiei fotovoltaice pentru a realiza măsurarea de la distanță, semnalizarea de la distanță și controlul de la distanță.

3.6 Circuit principal cu pierderi reduse și fiabilitate ridicată

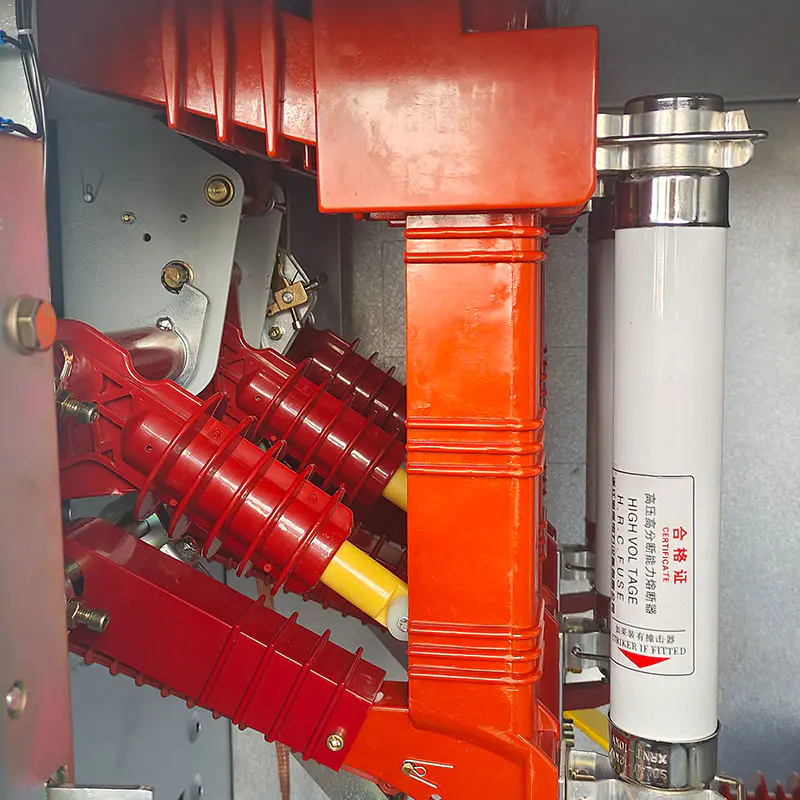

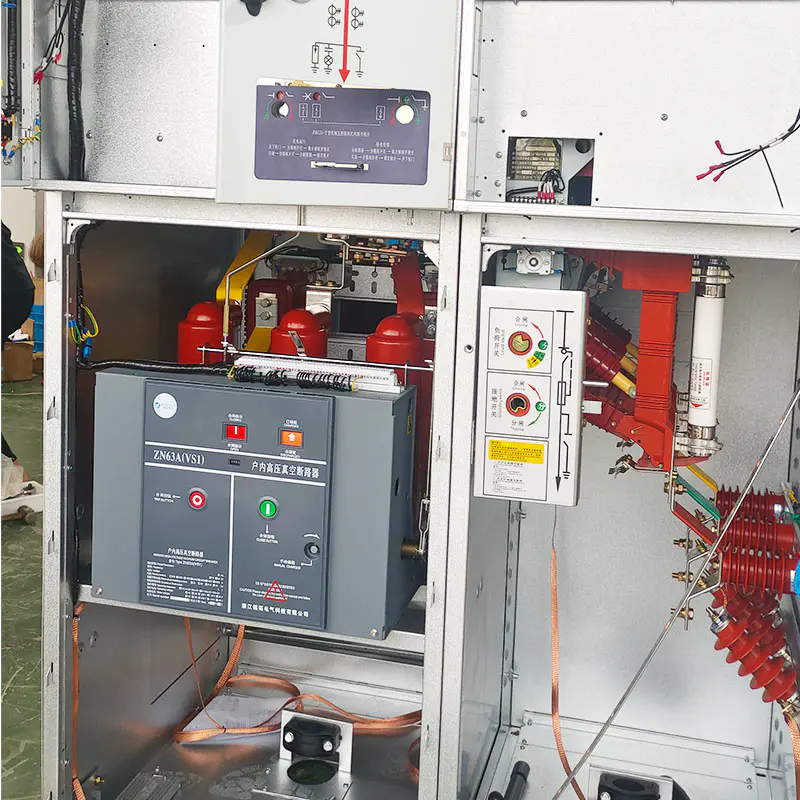

Întrerupătorul în vid încorporat oferă performanțe stabile de rupere cu rezistență puternică la scurtcircuit și suprasarcină. Structura optimizată a barelor colectoare din cupru reduce pierderile de circuit și zgomotul de funcționare. Dulapul acceptă funcționarea continuă cu sarcină grea de lungă durată, ideală pentru scenarii cu sarcină mare, cum ar fi fabrici și stații de stocare a energiei.

Tabelul parametrilor tehnici

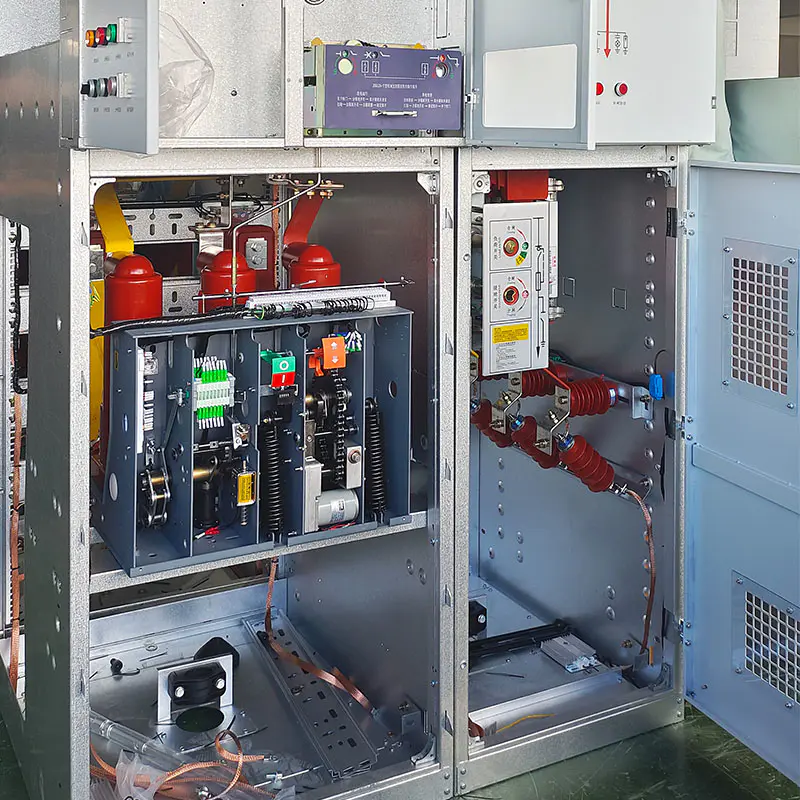

Structura

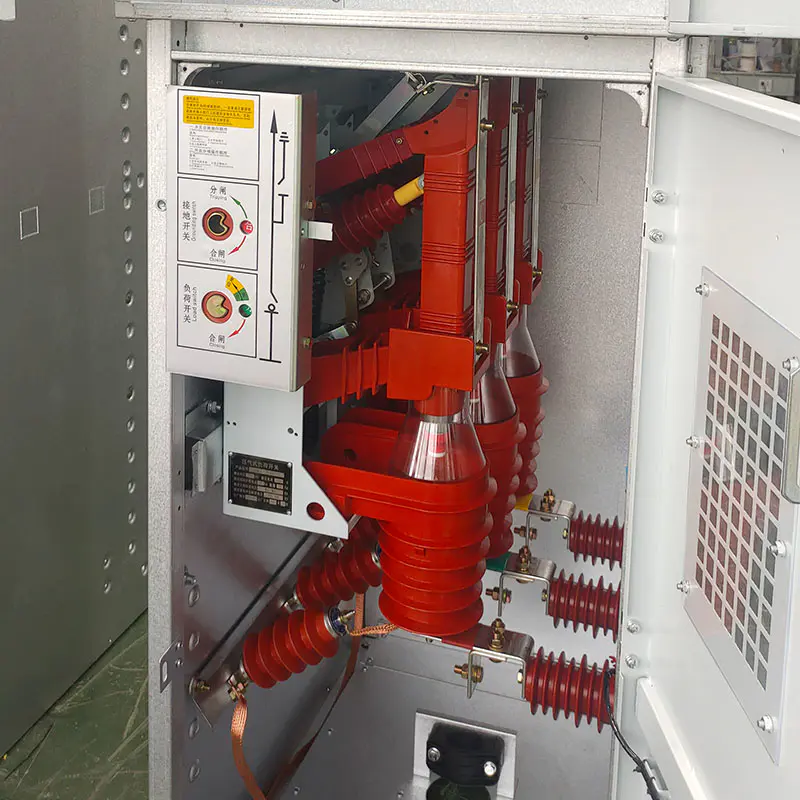

Rezervorul de gaz din oțel inoxidabil complet etanșat integrează întrerupătorul de circuit în vid, separatorul, întrerupătorul de împământare, manometrul de gaz și dispozitivul de reducere a presiunii rezistent la explozie. Toate componentele sub tensiune de înaltă tensiune sunt sigilate în interiorul aerului uscat/mediu de azot pentru a izola umiditatea externă și praful. Interfețele de monitorizare a presiunii și de detectare a scurgerilor de gaz sunt rezervate inspecției online. Echipat cu blocări mecanice complete cu cinci prevenire pentru a evita operațiunile greșite periculoase, cum ar fi închiderea întrerupătorului de împământare sub sarcină și deschiderea ușii dulapului principal sub tensiune.

5.1 Compartiment independent de ieșire de joasă tensiune (partea dreaptă)

Separat fizic de rezervorul de gaz de înaltă tensiune prin pereți despărțitori din oțel. Aspectul standardizat al șinei permite instalarea MCCB-urilor, contoarelor multifuncționale, ATS, compensarea puterii reactive și module de comunicare inteligente. Compartimentul independent al terminalelor cablajului secundar asigură cablarea ordonată și întreținerea convenabilă.

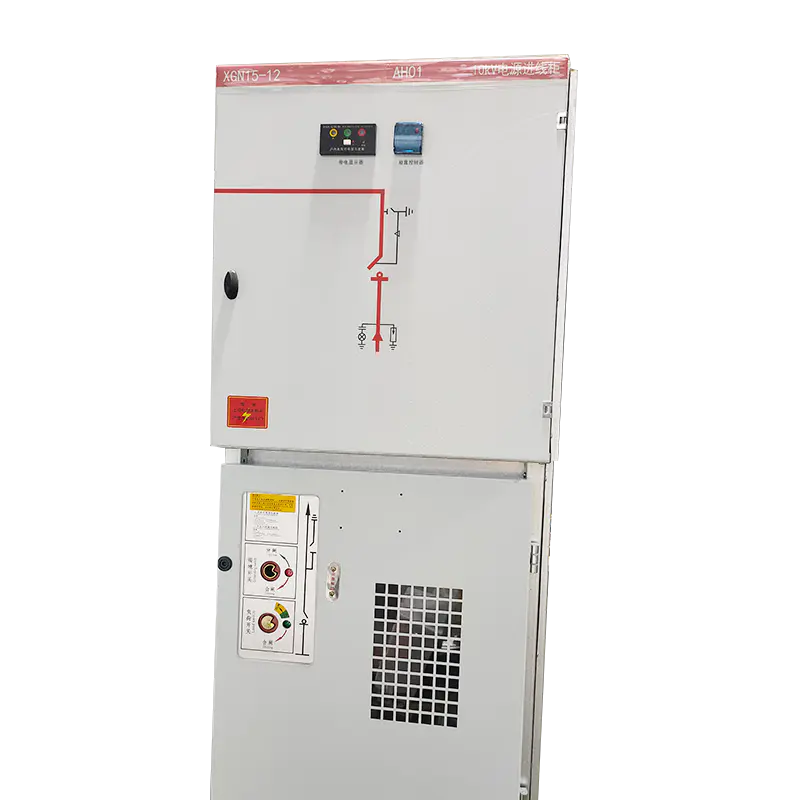

5.2 Compartiment de operare și monitorizare (partea stângă)

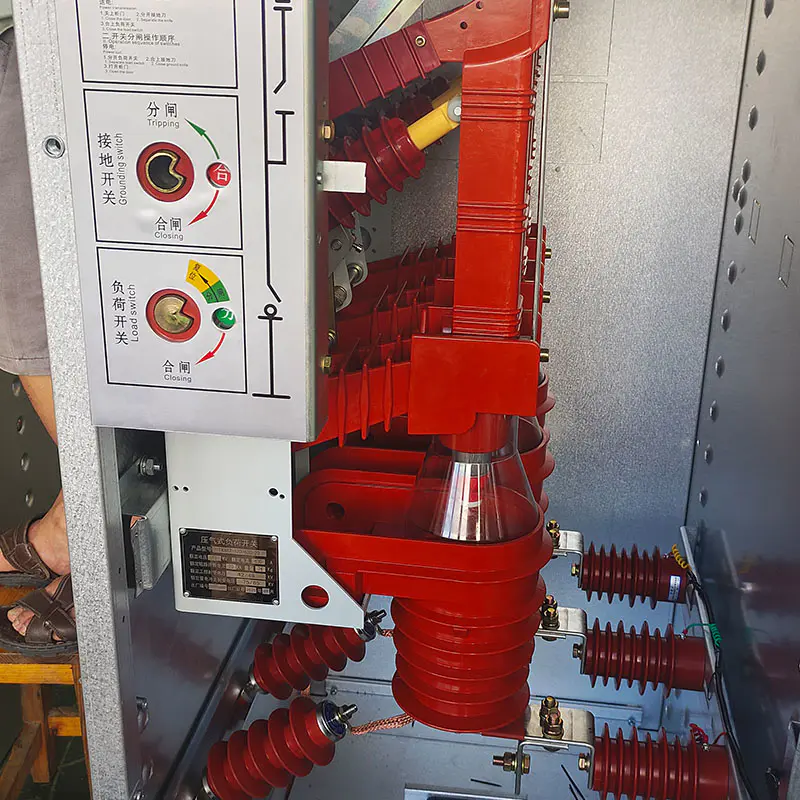

Dispoziție centralizată a mânerelor de operare, indicatoare de afișare live, manometre de monitorizare a presiunii gazului și controlere de temperatură și umiditate. Fereastra de observare vizuală permite vizualizarea directă a stării de închidere/deschidere a comutatorului fără a deschide dulapul integrat exterior 5.3

Dulap dintr-o bucată din oțel laminat la rece, cu partea superioară înclinată pentru scurgerea rapidă a apei de ploaie. Înveliș electrostatic anticoroziv anti-rugină aplicat pe ansamblu. Ușile multiple ale dulapului care se încuie independent separă compartimentele de înaltă tensiune, de joasă tensiune și de operare pentru o întreținere în zone mai sigure.

Scenarii de aplicare

Proiecte municipale: Renovare rețea electrică urbană, tuneluri de autostradă, tranzit feroviar, alimentare temporară de construcție pentru inginerie municipală, distribuție centralizată a energiei iluminatului stradal

Clădiri comerciale și rezidențiale: comunități rezidențiale, școli, spitale, centre comerciale și clădiri de birouri

Noua industrie a energiei: centrale fotovoltaice distribuite, parcuri eoliene și stocarea energiei care sprijină distribuția energiei

Parcuri industriale: Atelierele fabricii, întreprinderile miniere și alimentarea centralizată a zonei industriale

Proiecte demonstrative cu emisii scăzute de dioxid de carbon: parcuri guvernamentale fără emisii de carbon, neutralitatea carbonului care sprijină proiectele de distribuție a energiei cu cerințe obligatorii fără SF₆

Modernizarea rețelei de distribuție a energiei rurale
