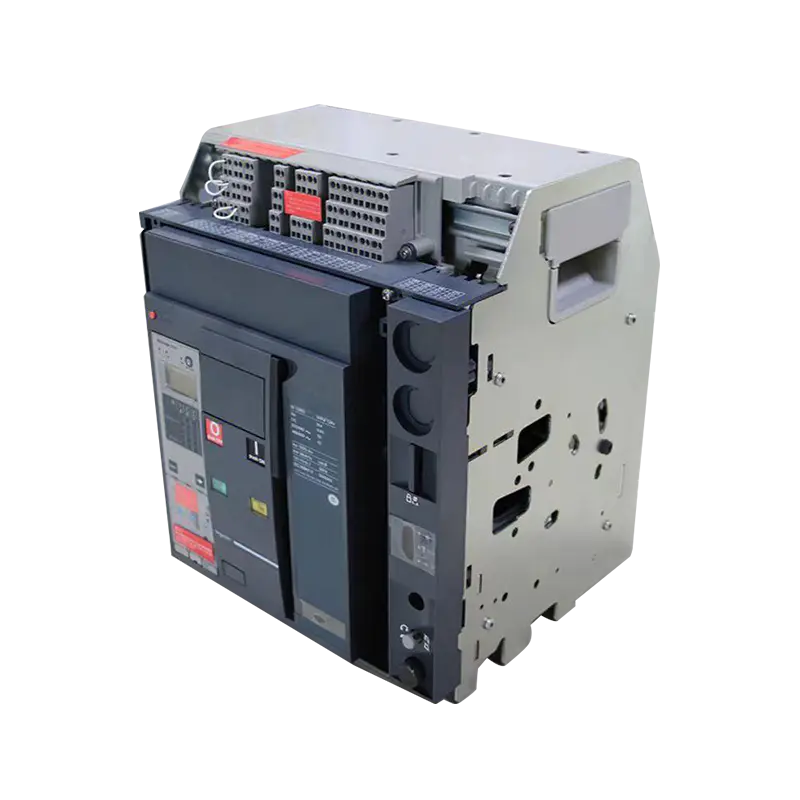

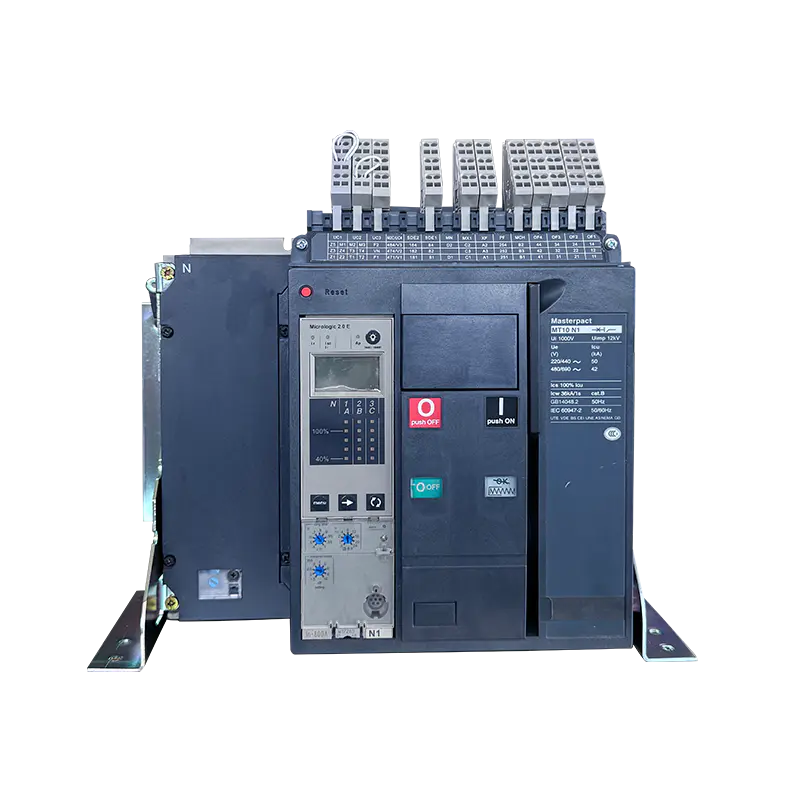

Name: Întrerupător cu aer de înaltă performanță 1600A–6300A, tip fix și retractabil
Rating: 5 (99 reviews)

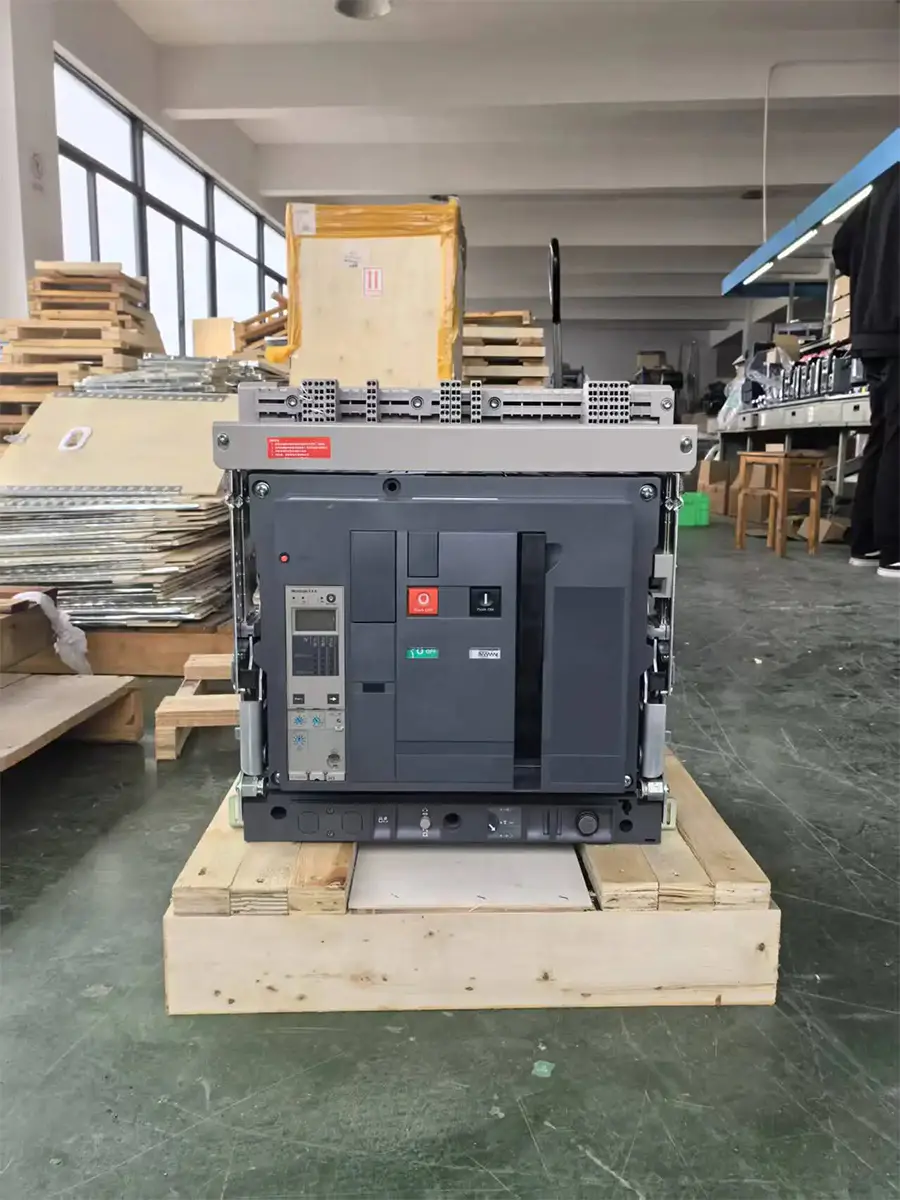

Întrerupător cu aer de înaltă performanță 1600A–6300A, tip fix și retractabil

Descriere:

Întreruptoarele de circuit de aer (ACB) sunt întrerupătoare de circuit de joasă tensiune de înaltă performanță. Modelele notabile includ seriile MT/NT și MVS. Curentul său nominal se întinde de la 630A la 6300A, iar capacitatea de întrerupere ajunge până la 150kA. Este ideal pentru sistemele industriale, comerciale și de distribuție a energiei.

Aplicatii:

Disjunctoarele de aer (ACB) reprezintă prima linie de apărare în sistemele principale de distribuție și protecție a energiei electrice. Aplicațiile lor vitale cuprind facilități industriale, complexe comerciale extinse, centre de date critice și infrastructură publică esențială, cum ar fi aeroporturi și spitale. În aceste medii esențiale pentru misiune, ACB-urile asigură integritatea sistemului, protejează echipamentele costisitoare de defecțiuni electrice și garantează siguranța și fiabilitatea operaționale continue.

Mechanical Interlock for NTNW Series
ACB Accessories and Assembly for NTNW Series
Double Circuit Breakerswitching Cabinet

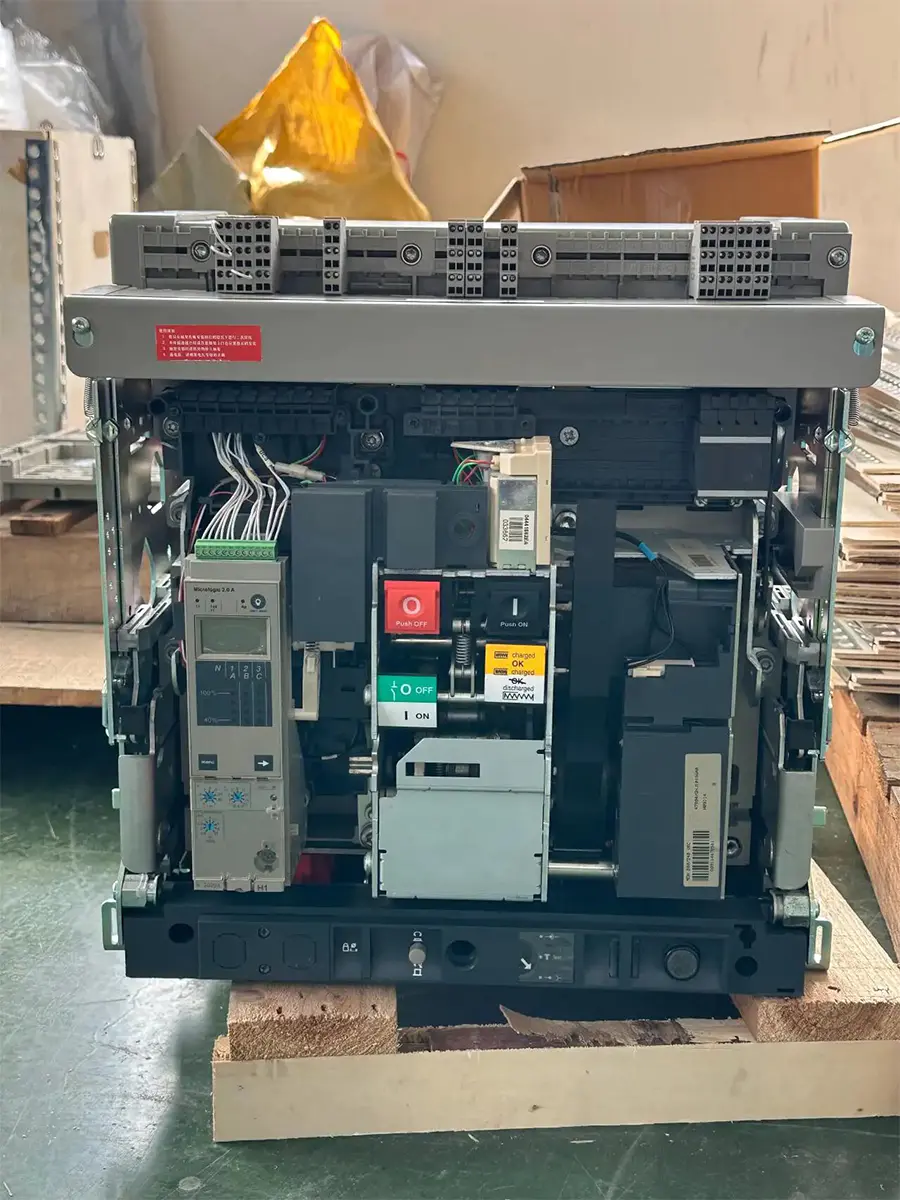

Un întrerupător de circuit de aer (ACB) funcționează prin întreruperea automată a fluxului de curent la detectarea suprasarcinii sau a scurtcircuitului. În condiții normale, contactele sale principale rămân închise pentru a permite fluxul de curent neobstrucționat. Când apare supracurent susținut, elementul termic se deformează din cauza acumulării de căldură, declanșând mecanismul de declanșare. În evenimentele bruște de scurtcircuit, bobina solenoidului produce o forță magnetică instantanee pentru a activa mecanismul de declanșare. Această acțiune separă rapid contactele principale, generând un arc electric puternic care este direcționat imediat către camera de stingere a arcului. Acolo, arcul este divizat, răcit și stins, deconectând în siguranță circuitul și prevenind deteriorarea sistemului.

Sursa dublă realizează interblocare mecanică și electrică, comutând între două linii de alimentare. Când alimentarea de la rețea este disponibilă, întrerupătorul de circuit al rețelei de alimentare este închis, dar generarea de energie nu poate fi închisă. Când alimentarea de la rețea este întreruptă, generatorul generează energie, iar întrerupătorul de circuit al liniei de generare a energiei este închis, dar rețeaua de alimentare nu poate fi închisă. Numai una dintre cele două surse de alimentare poate fi închisă.

Accesorii pentru produse

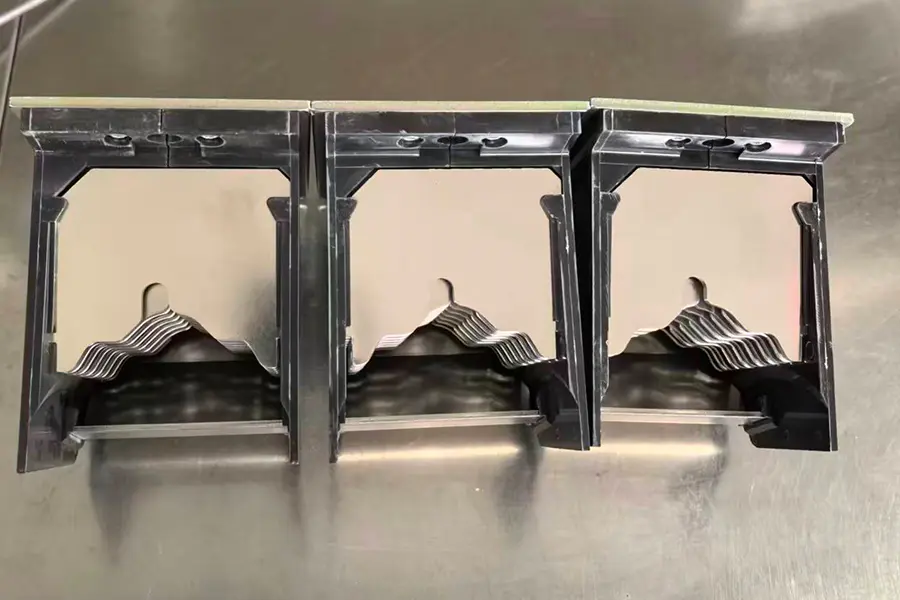

Arc Extinguisher

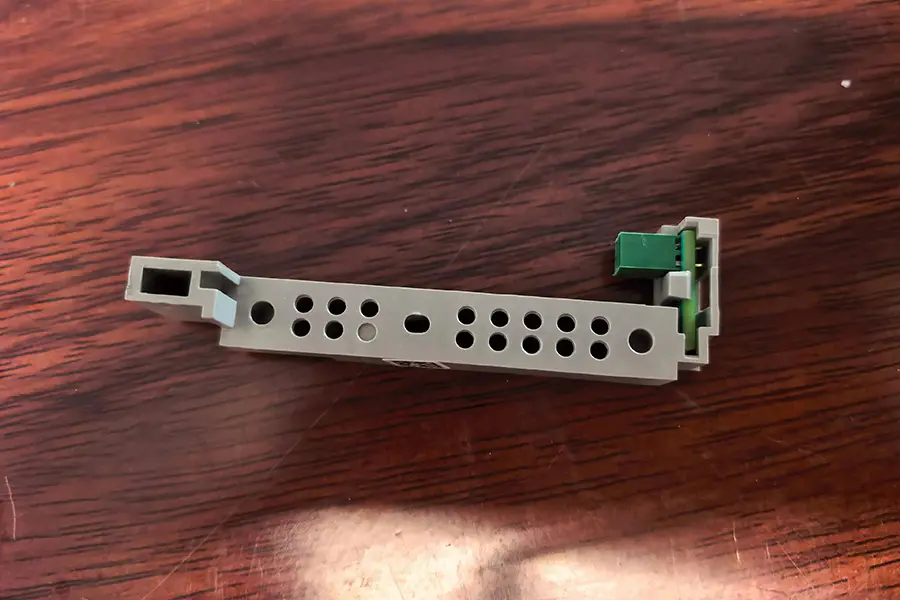

Sensor Plug

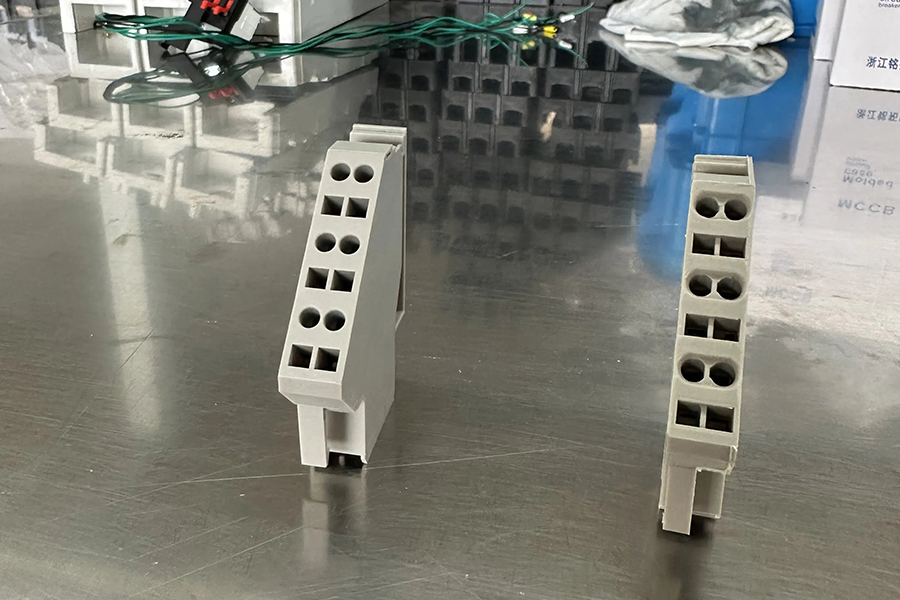

Pre-wired Terminal Block

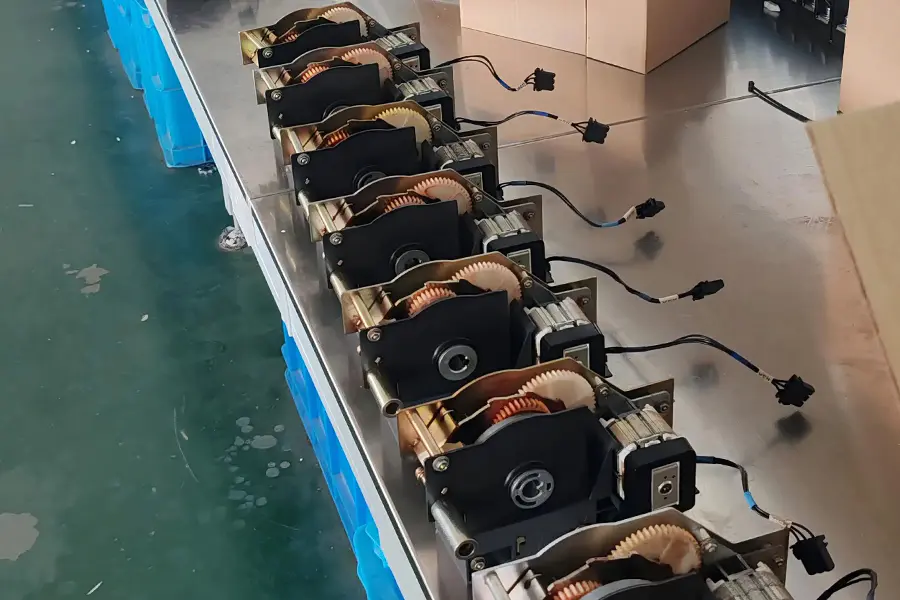

Motor

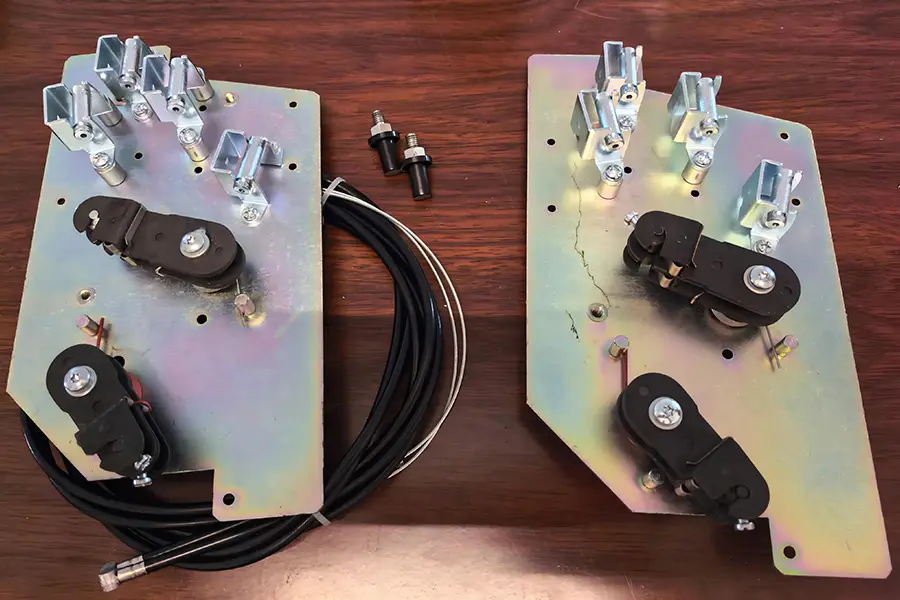

Mechanism interlocking

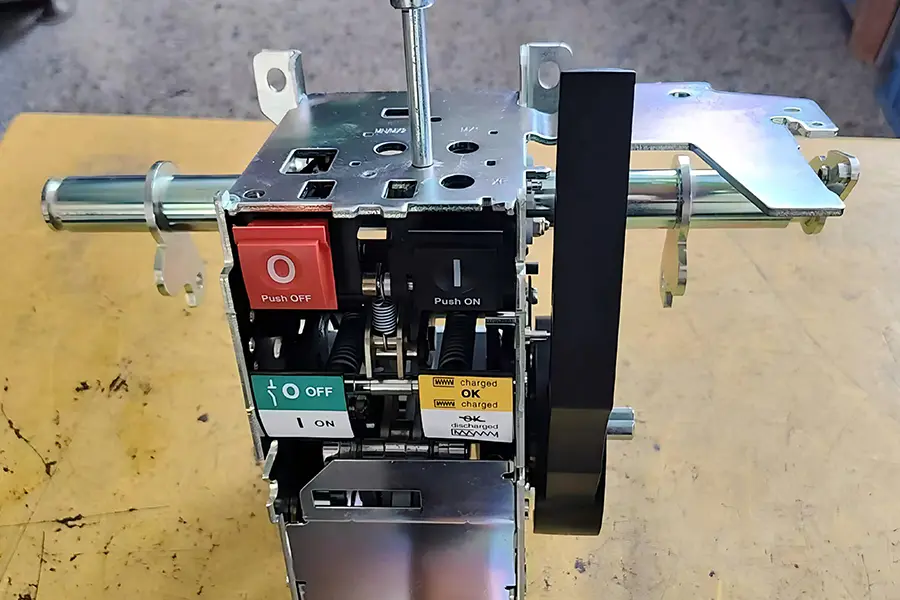

Machanism

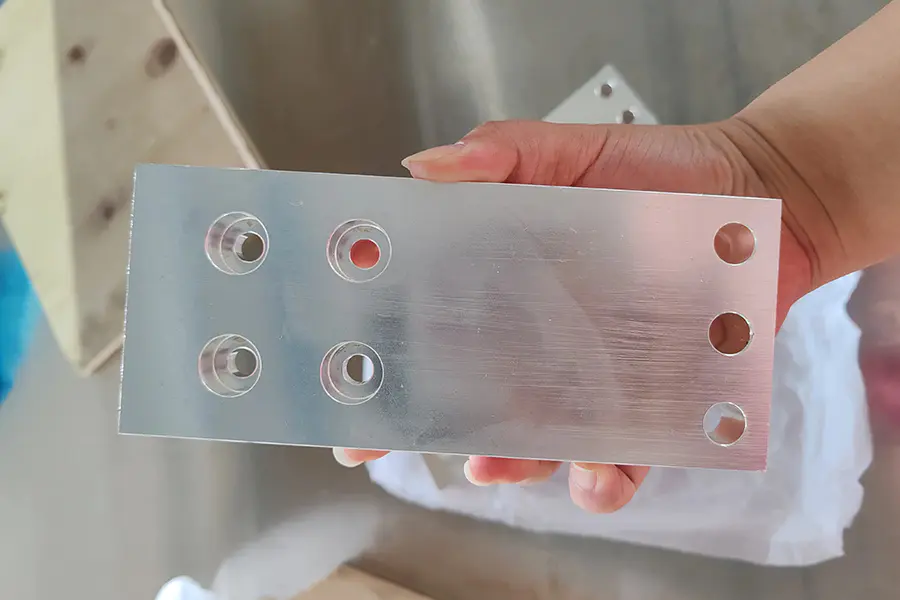

Copper Bar

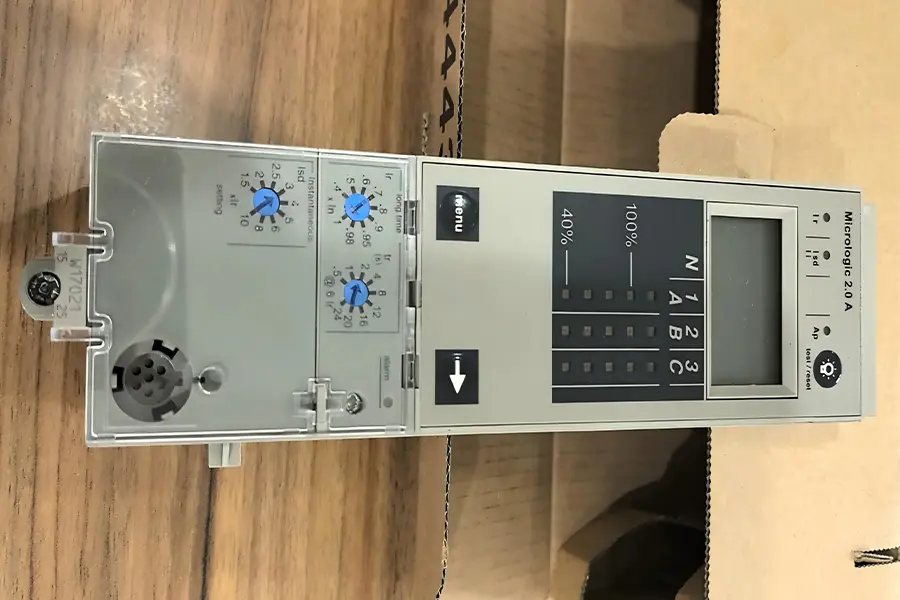

Control Unit Micrologic

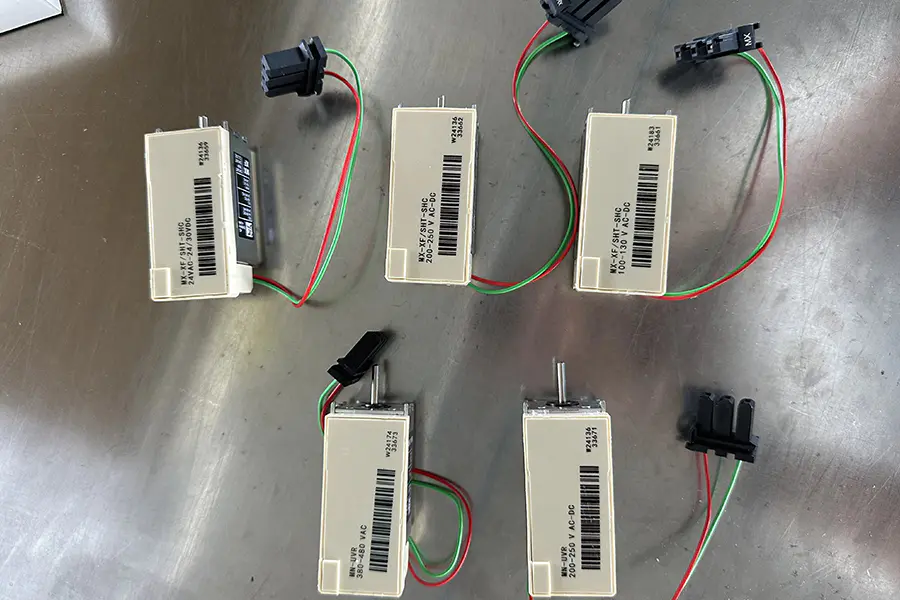

Coil

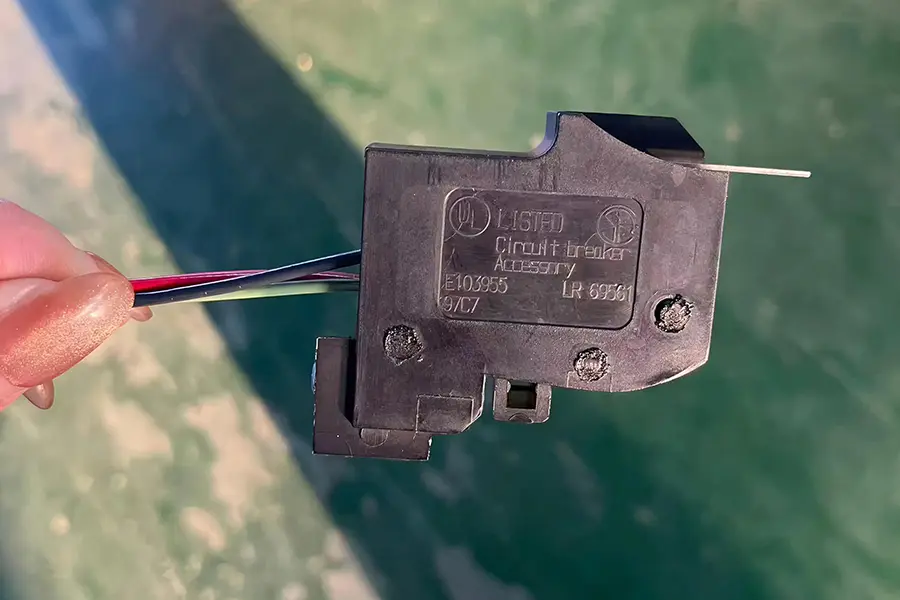

Auxiliary Contact

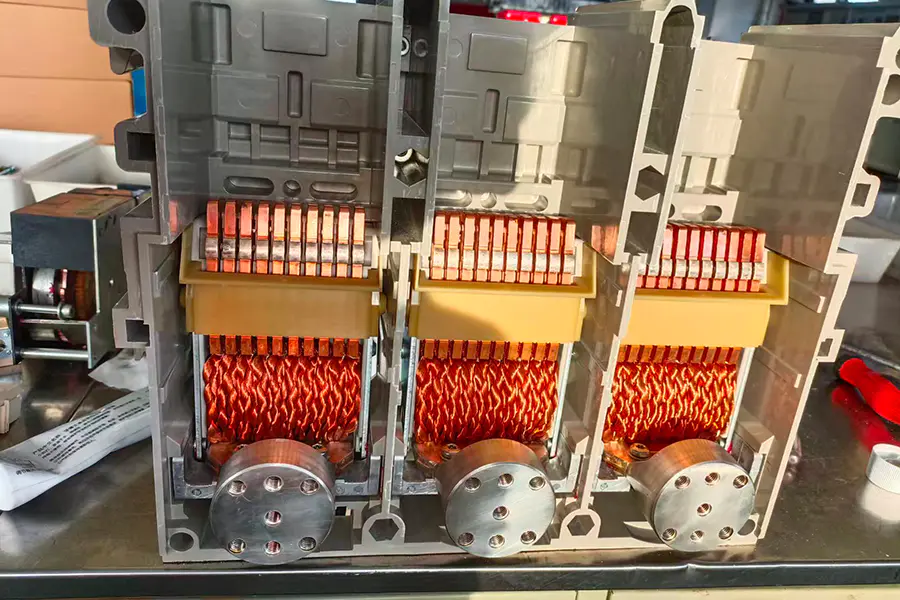

Moving Contact

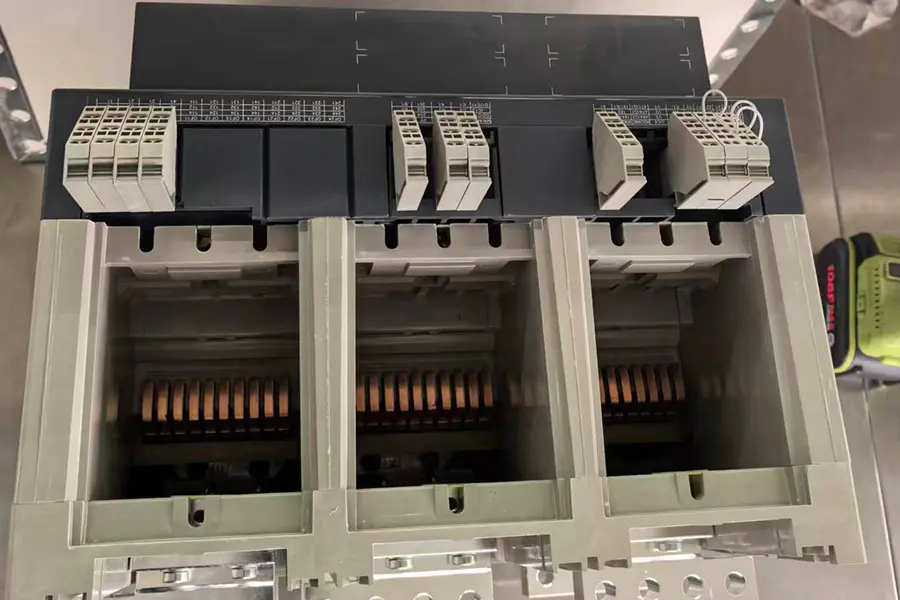

Main Body

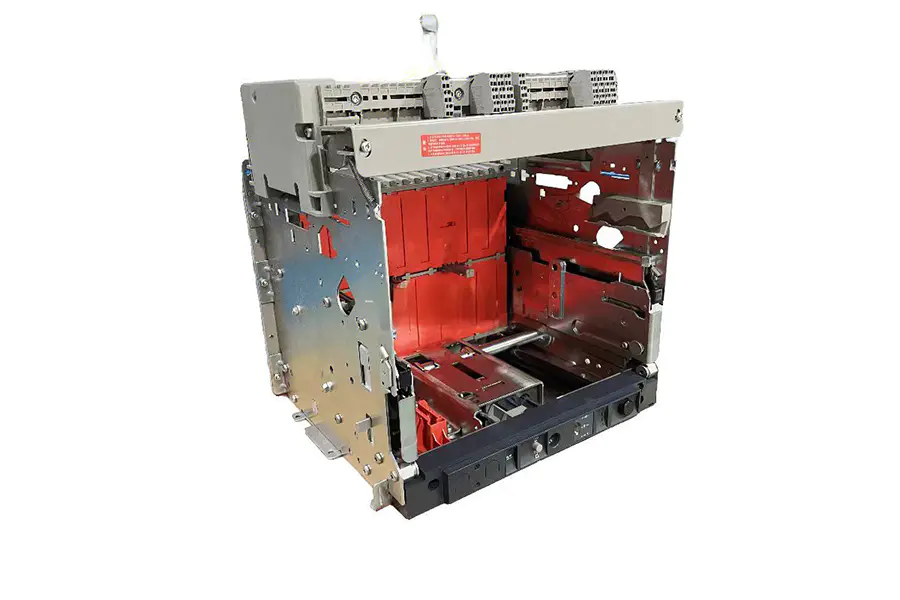

Drawerseat

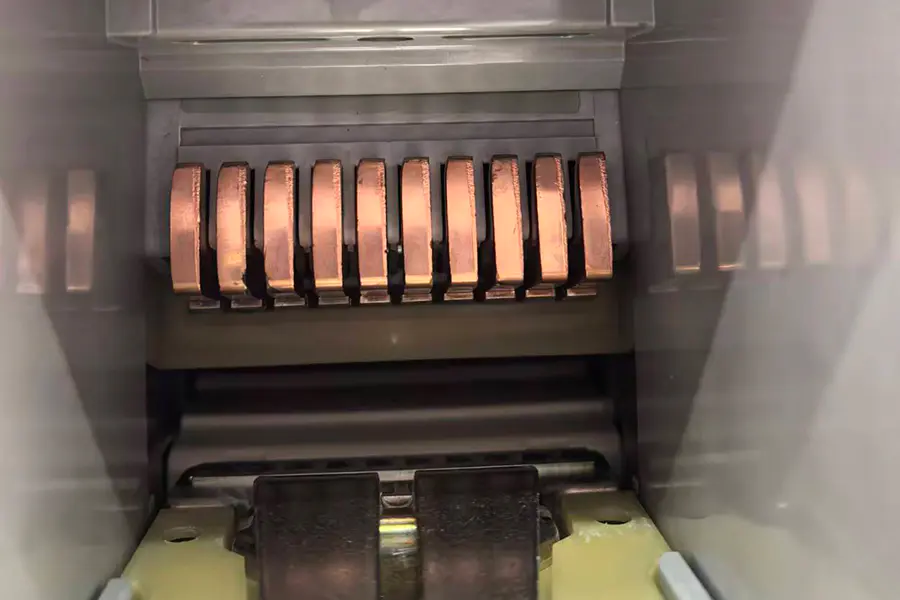

Contacts
Contacts
Contacts

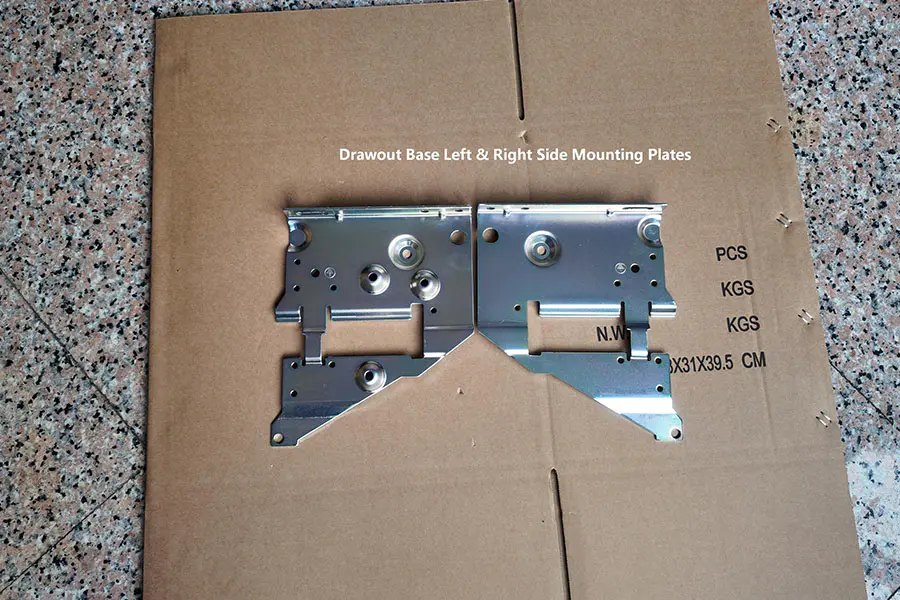

Drawout Base Left & Right Side Mounting Plates

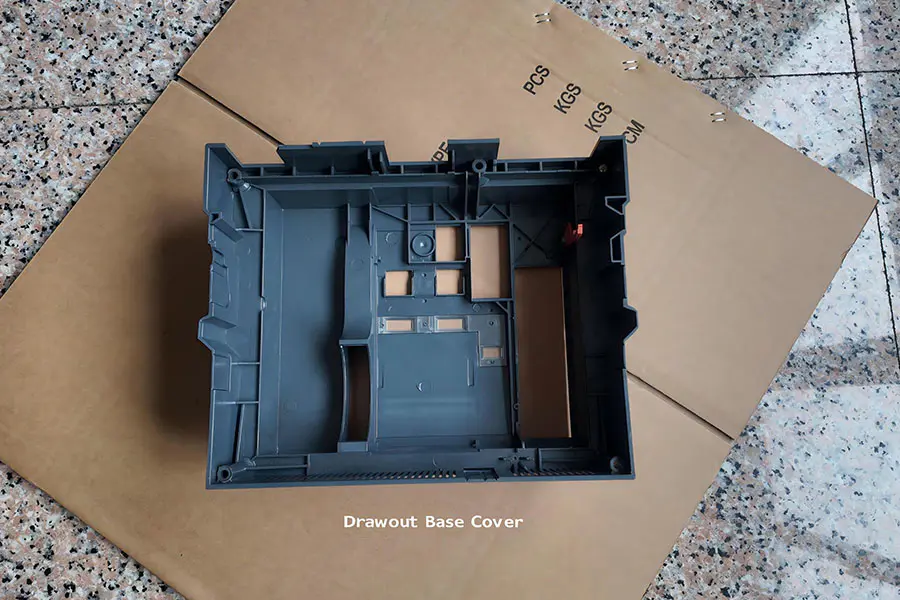

Drawout Base Cover

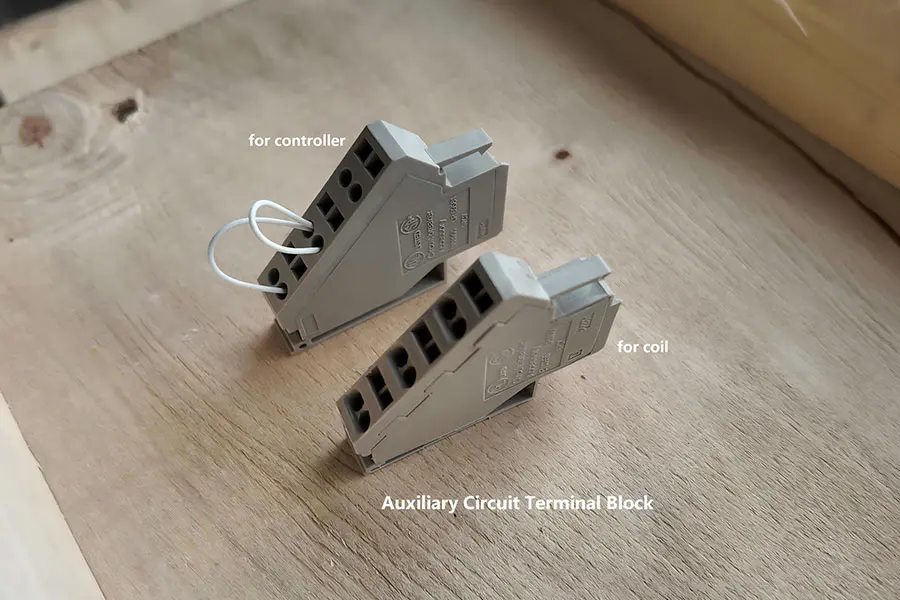

Auxiliary Circuit Terminal Block

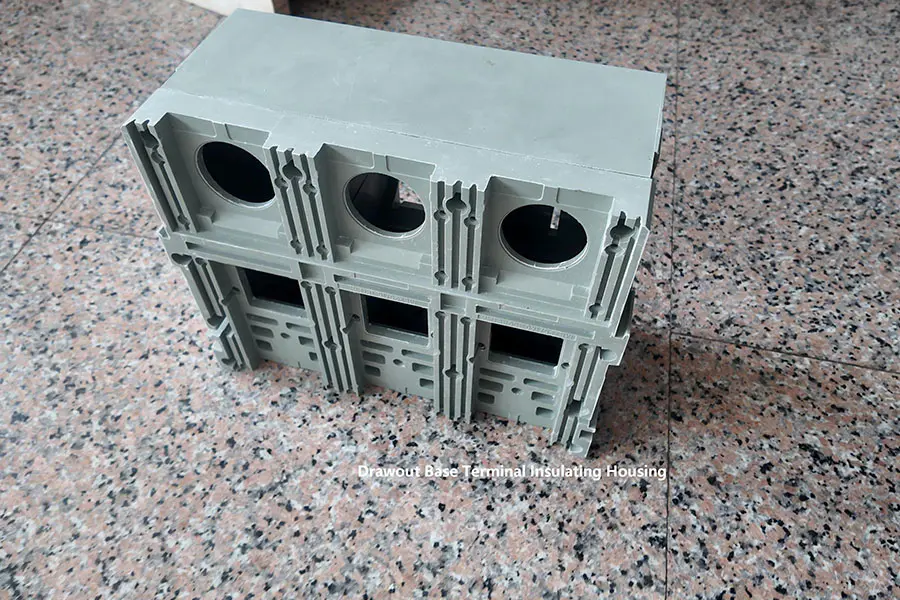

Drawout Base Terminal Insulating Housing

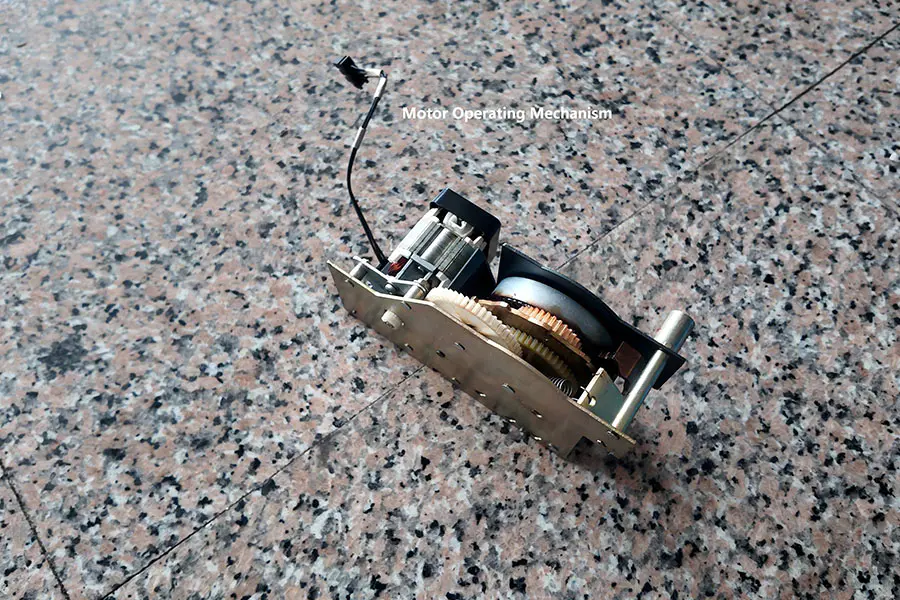

MotorOperatingMechanism

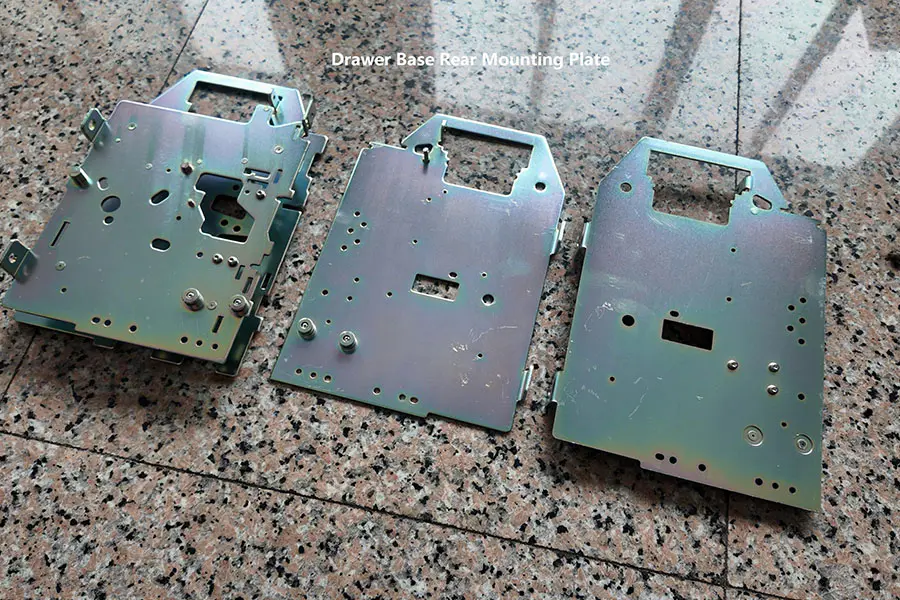

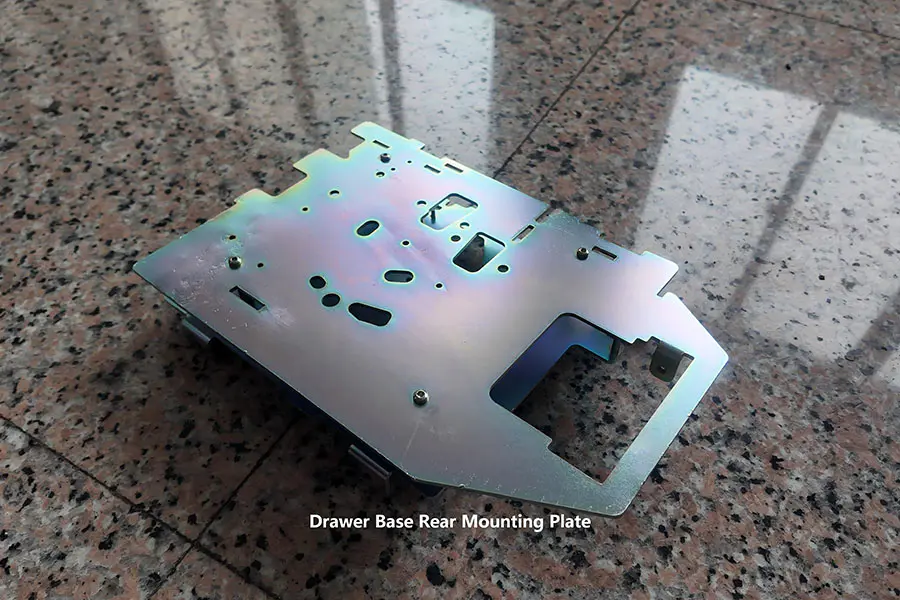

Drawer Base Rear Mounting Plate
Drawer Base Rear Mounting Plate

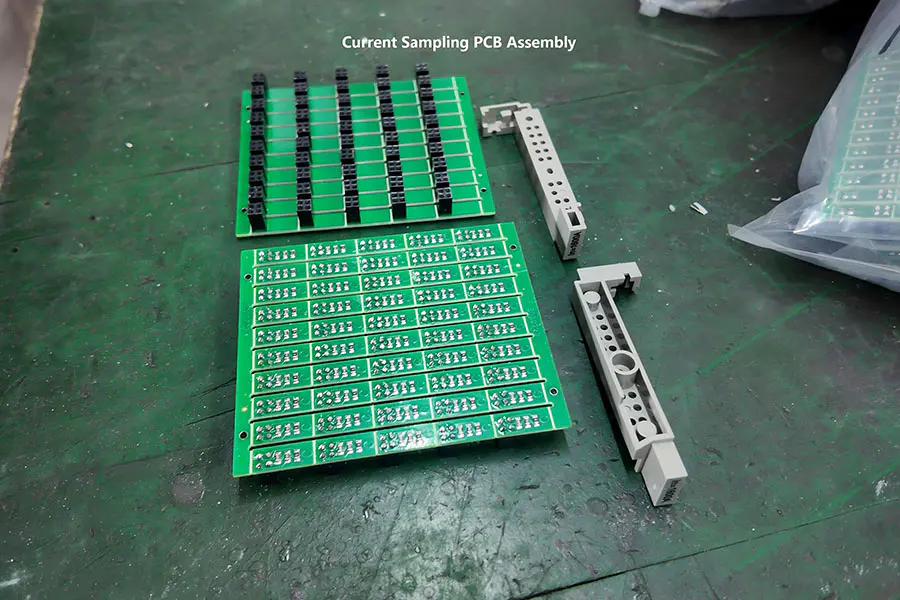

Current Sampling PCB Assembly

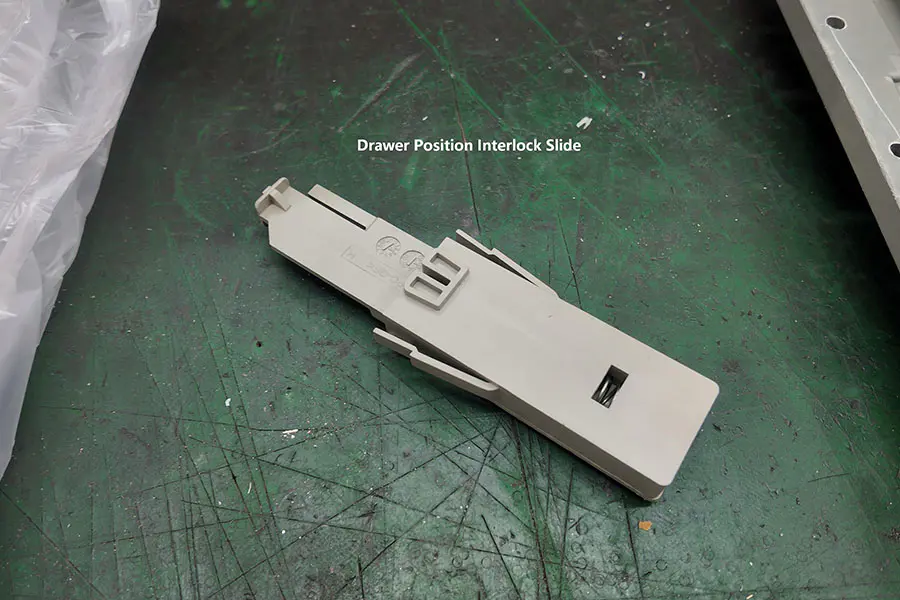

Drawer Position Interlock Slide

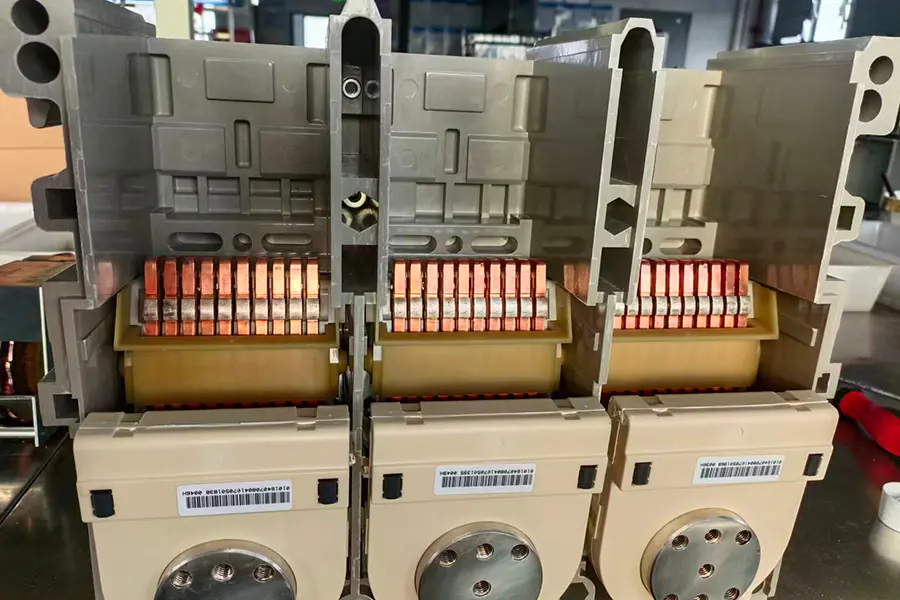

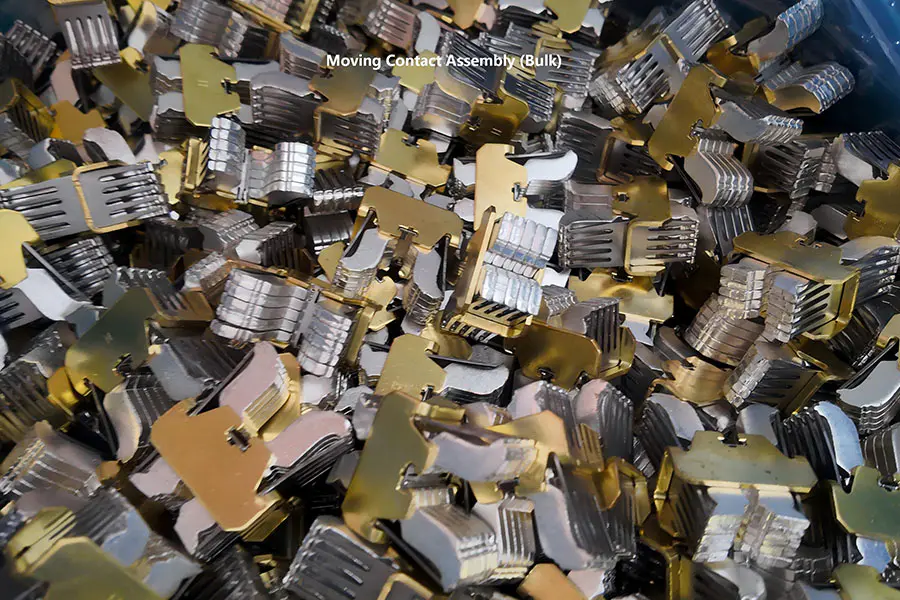

Moving Contact Assembly (Bulk)

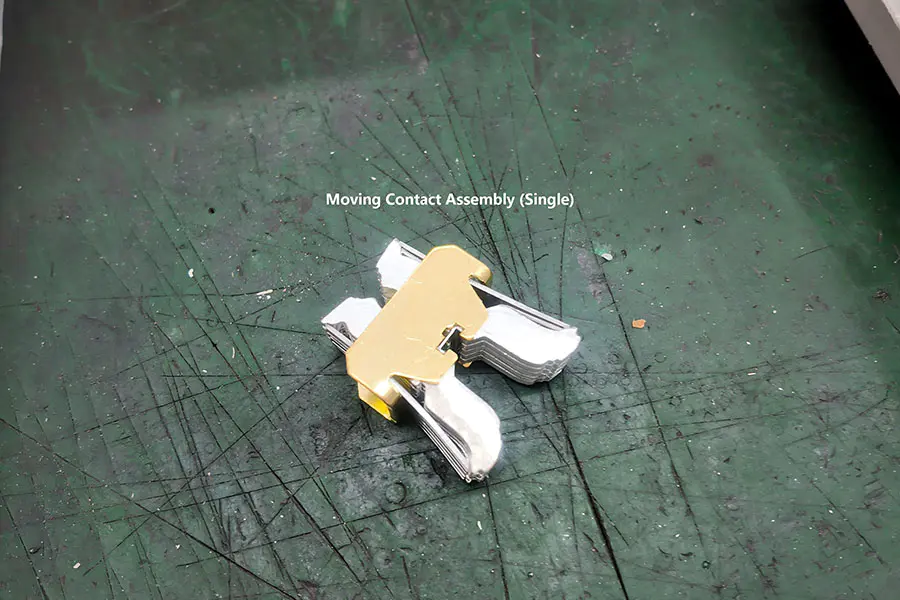

Moving Contact Assembly(Single)

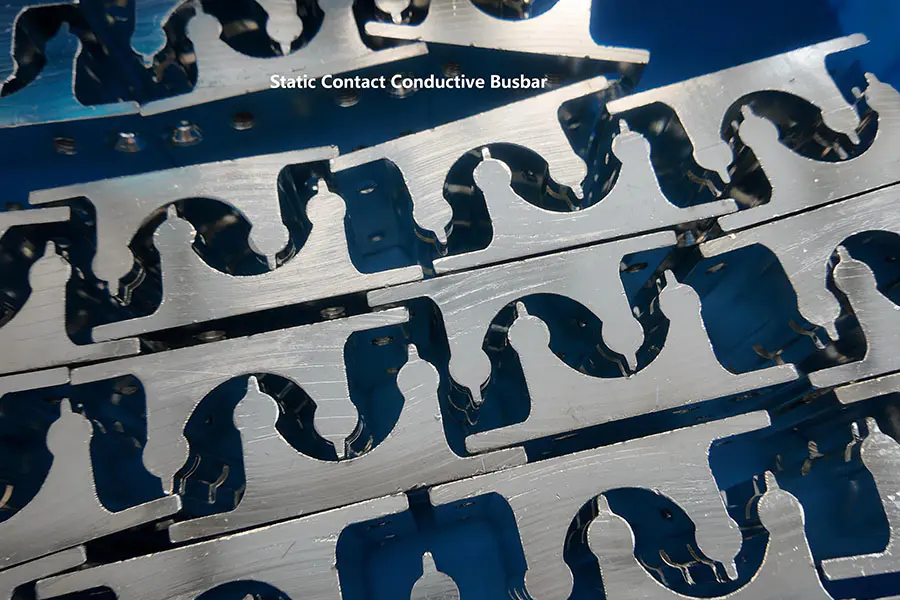

Static Contact Conductive Busbar

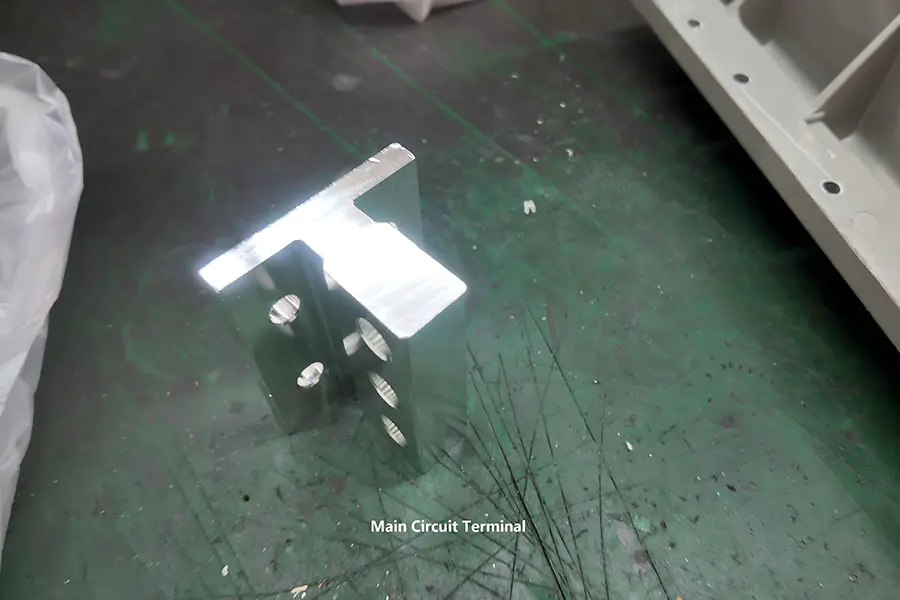

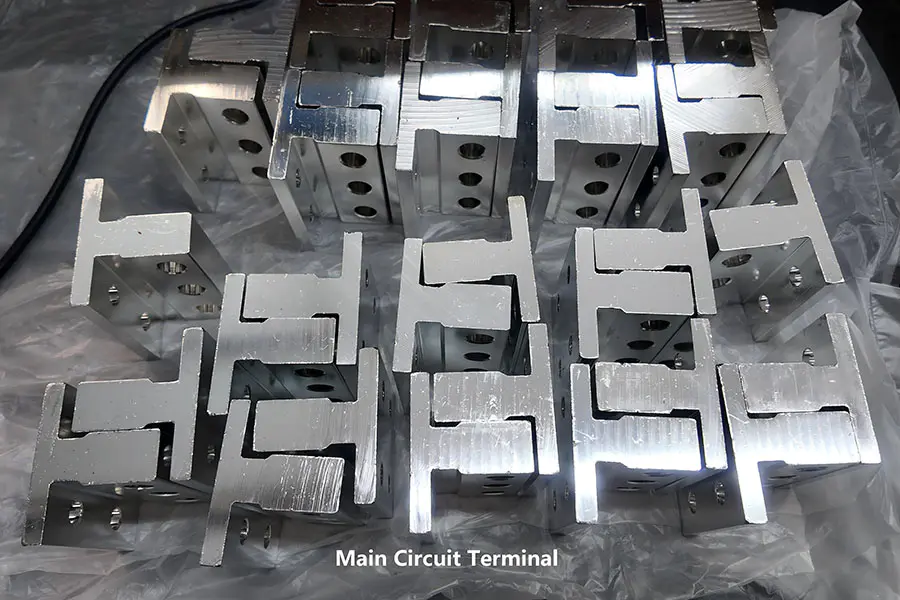

Main Circuit Terminal
Main Circuit Terminal

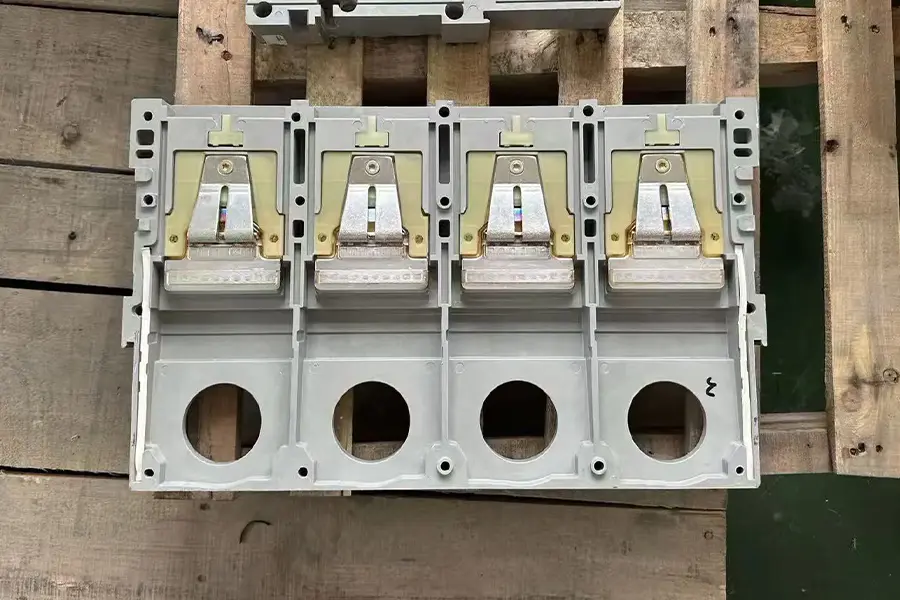

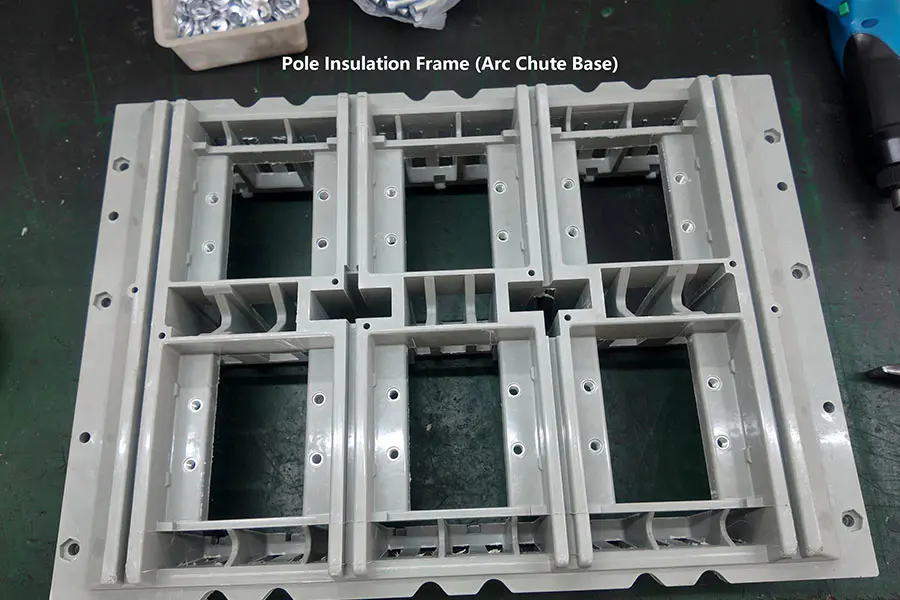

PPole Insulation Frame (Arc Chute Base)

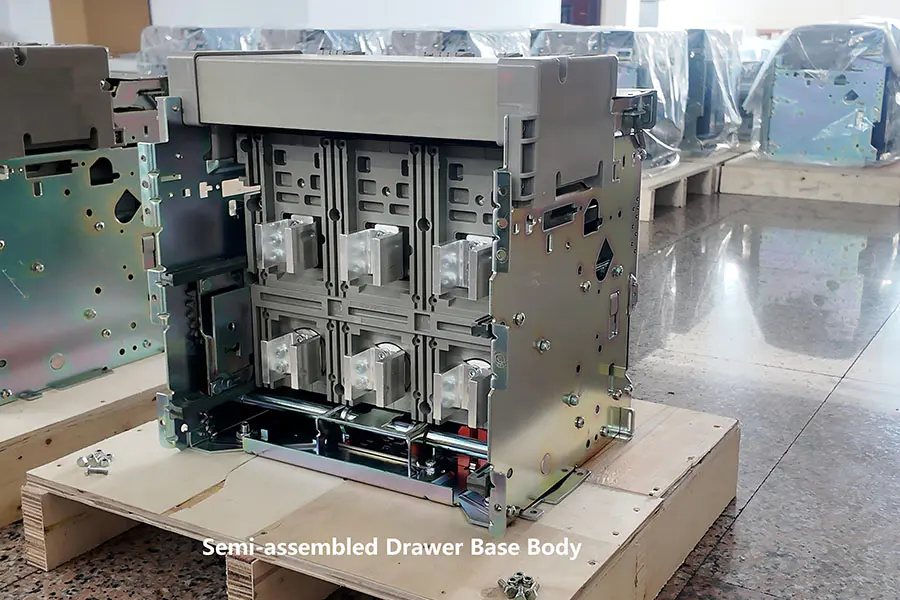

Semi-assembledDrawerBaseBody

Debug NTNW
Mechanical Interlock for NTNW Series
ACB Accessories and Assembly for NTNW Series
Double Circuit Breakerswitching Cabinet

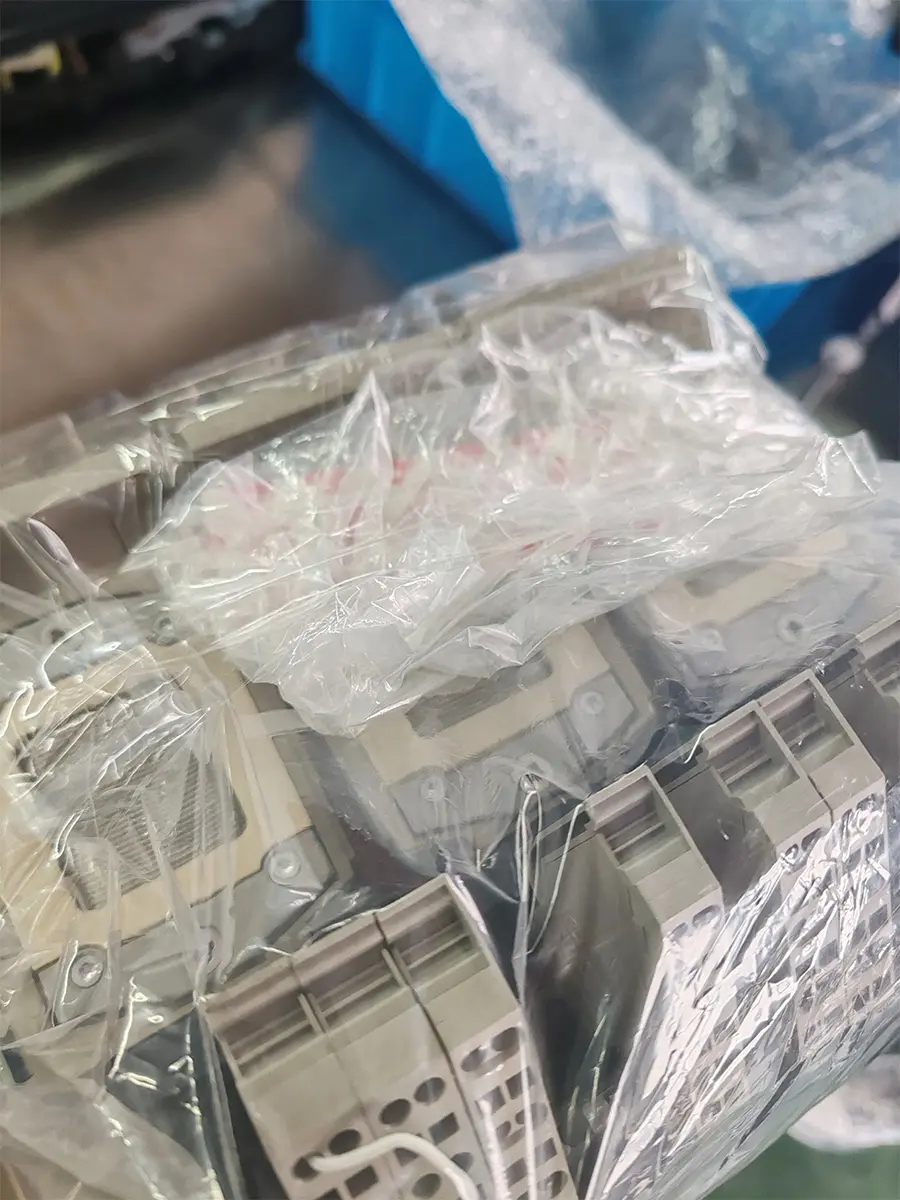

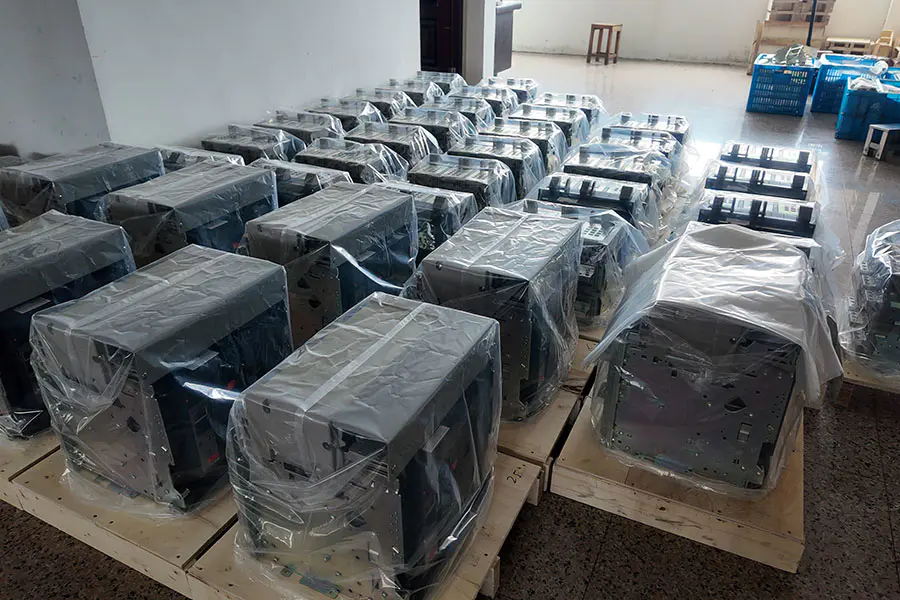

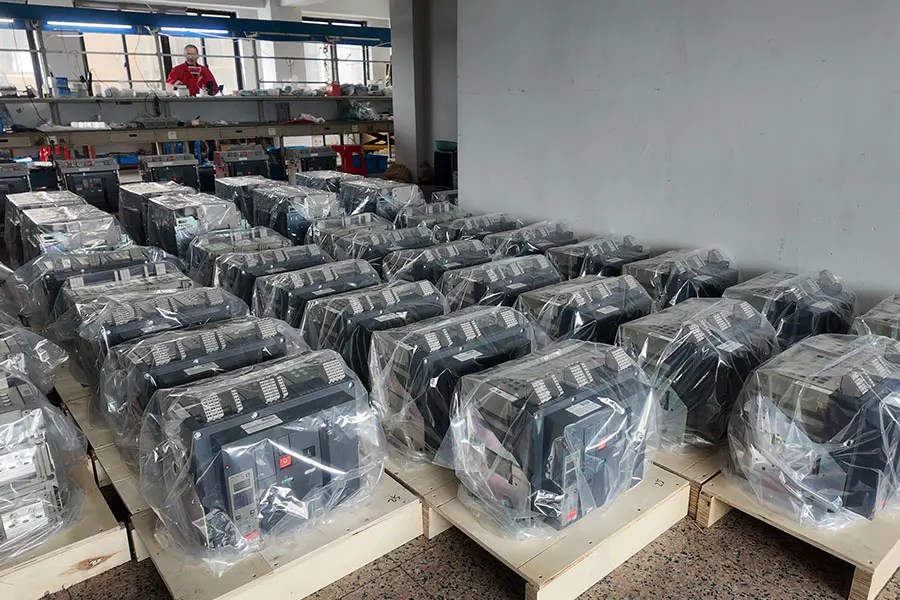

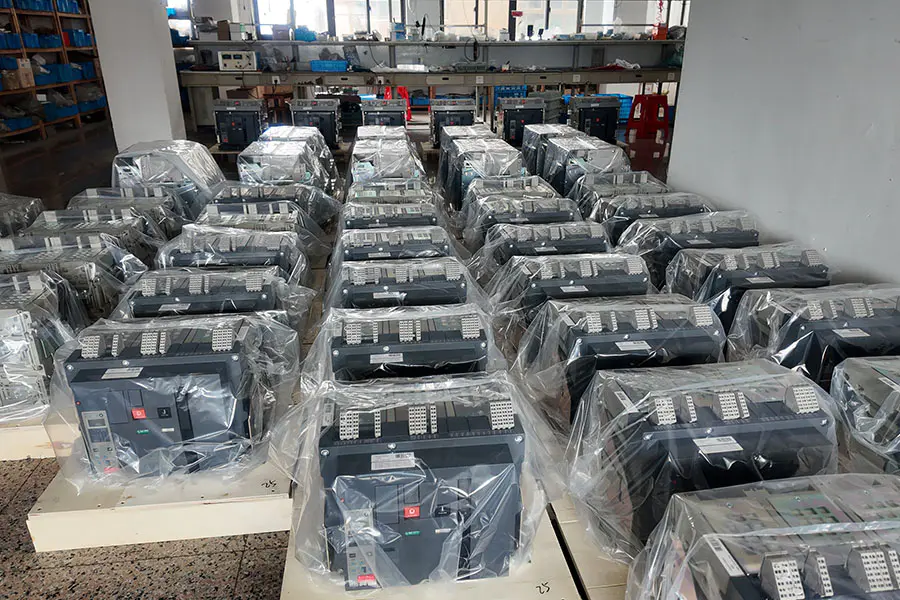

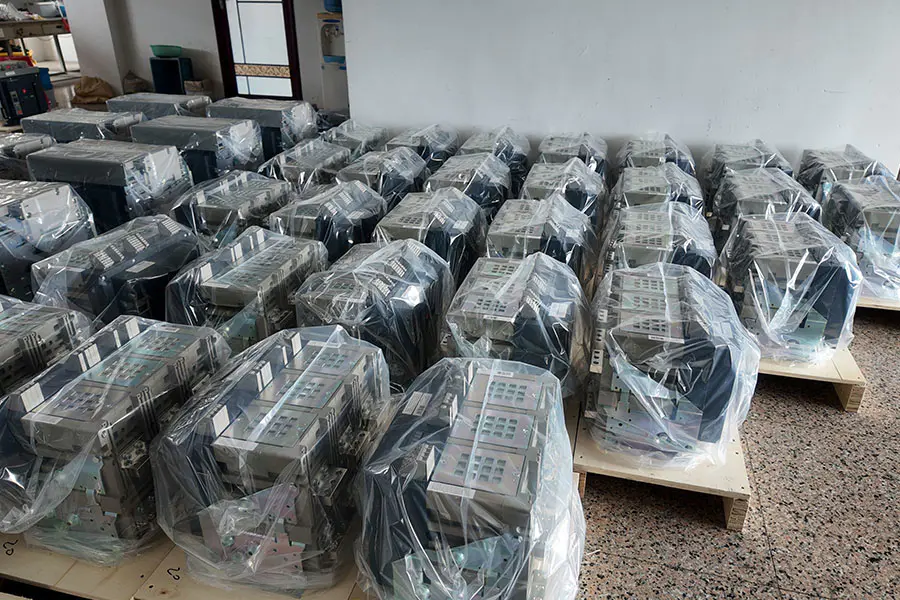

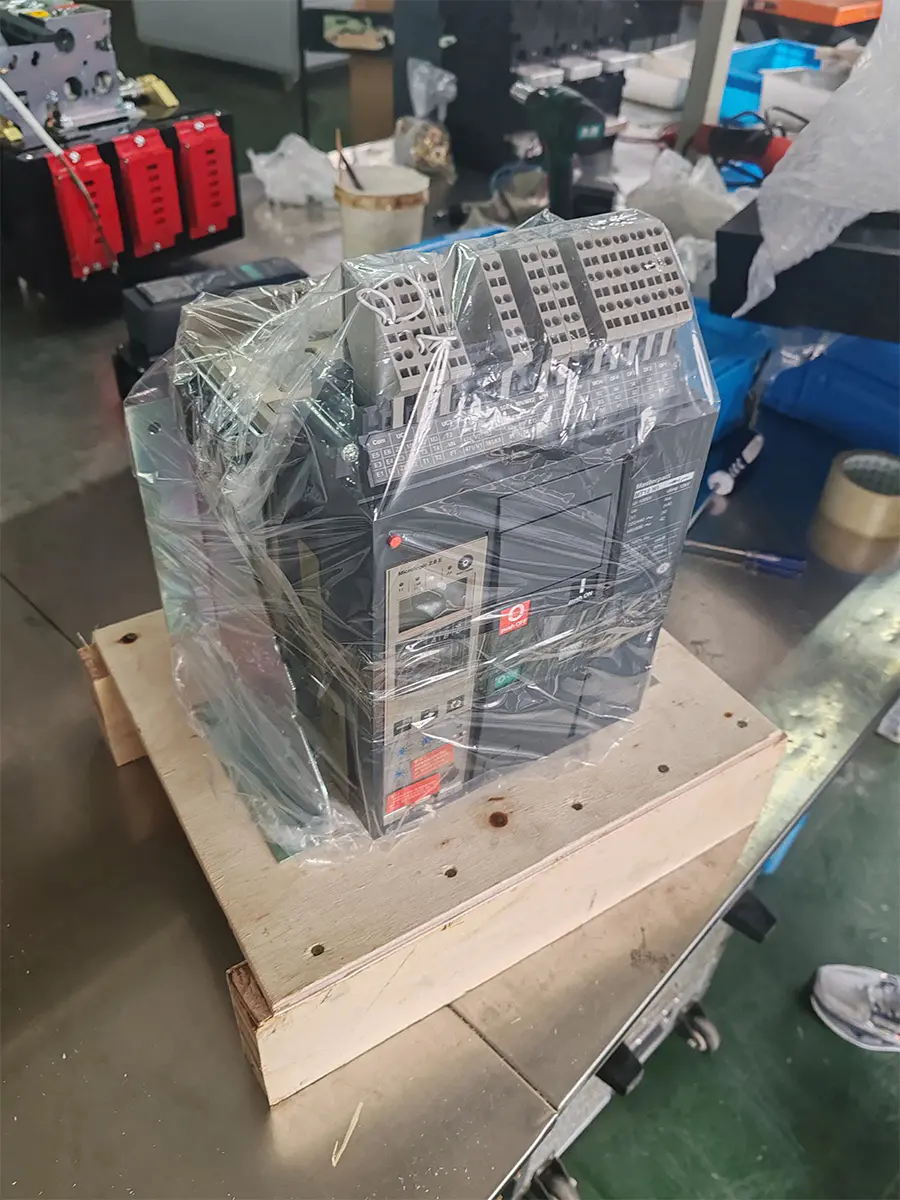

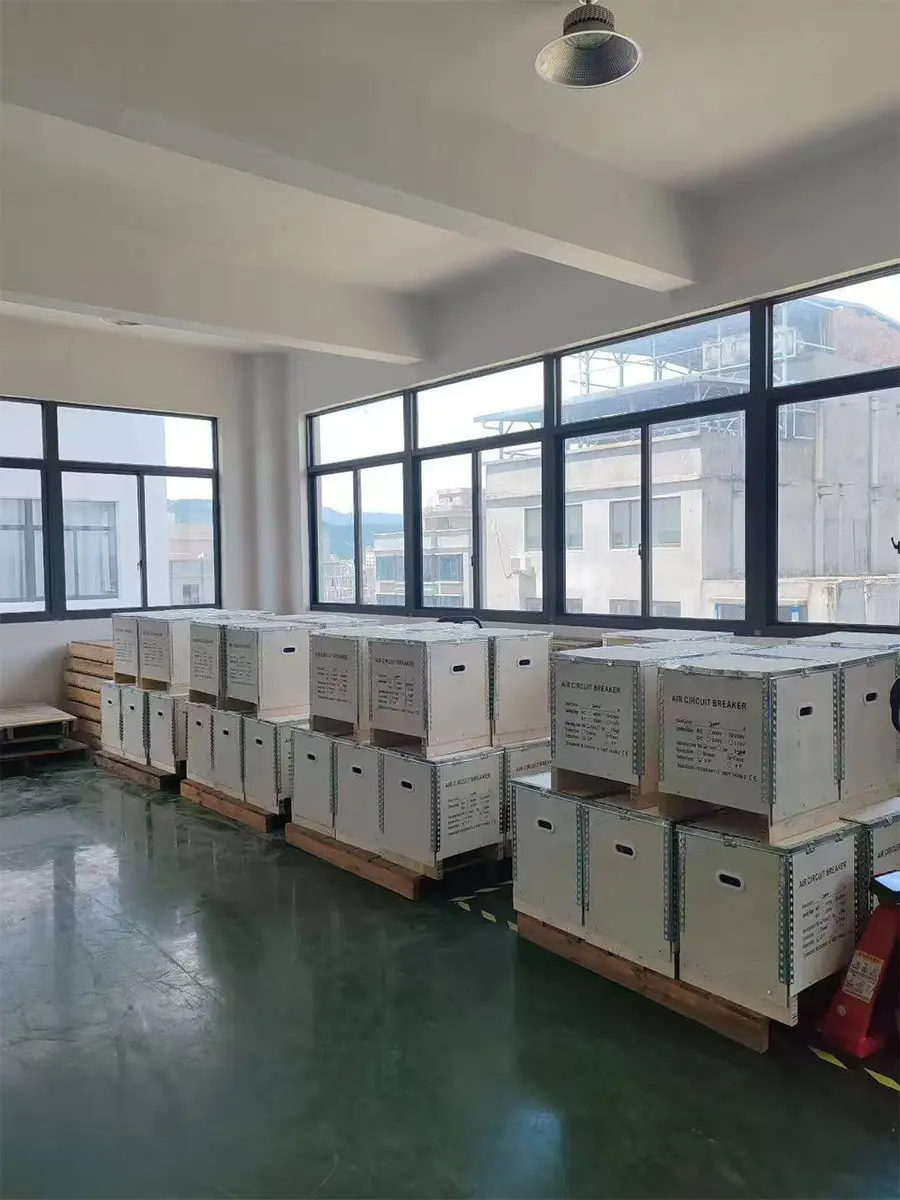

Pentru a asigura siguranța transportului, produsele noastre electrice sunt exportate în lăzi din lemn armat. Lăzile sunt supuse unui tratament termic și poartă marca ISPM-15, permițând vămuire rapidă. Designul bazei ridicate facilitează operarea stivuitorului, în timp ce fixarea internă cu absorbție a șocurilor asigură că produsele ajung intacte. Toate lăzile exterioare sunt etichetate clar și respectă standardele internaționale de logistică.

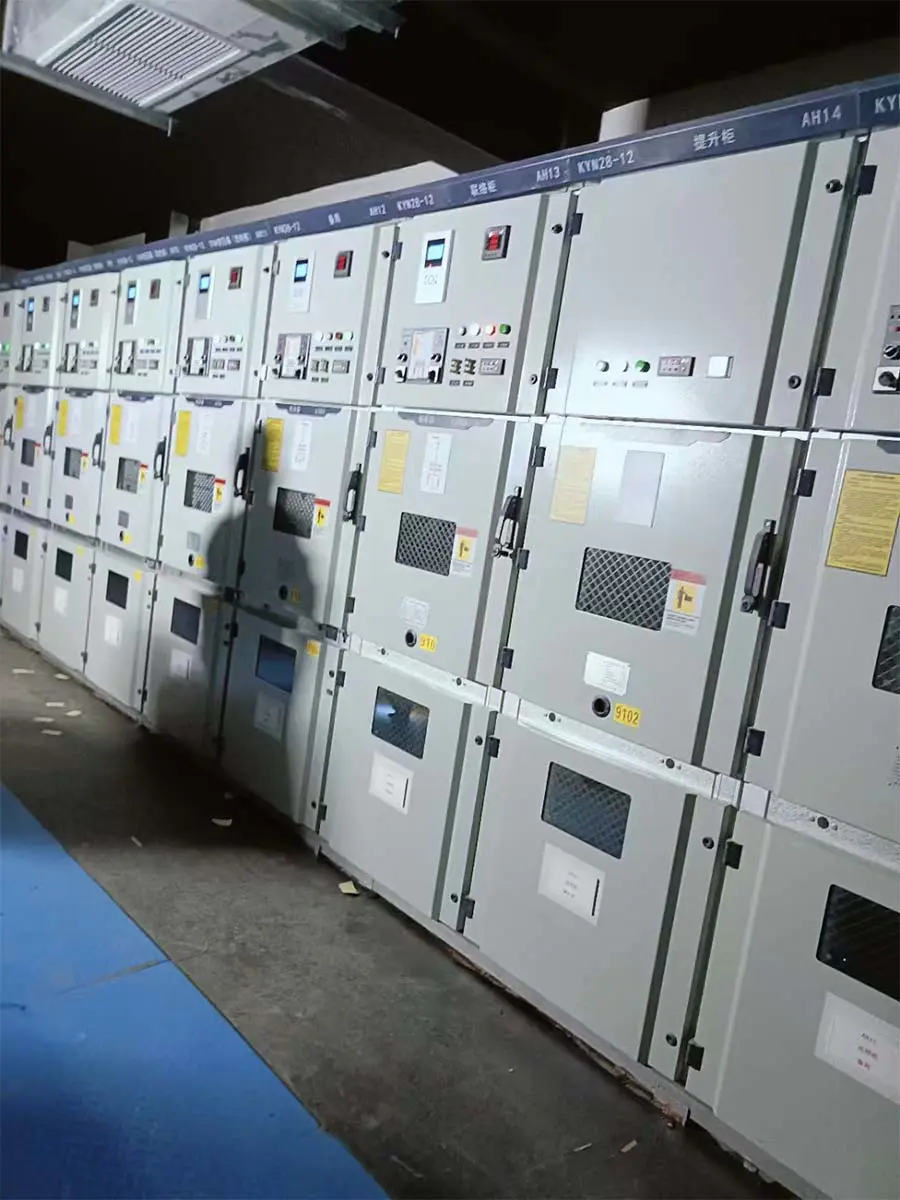

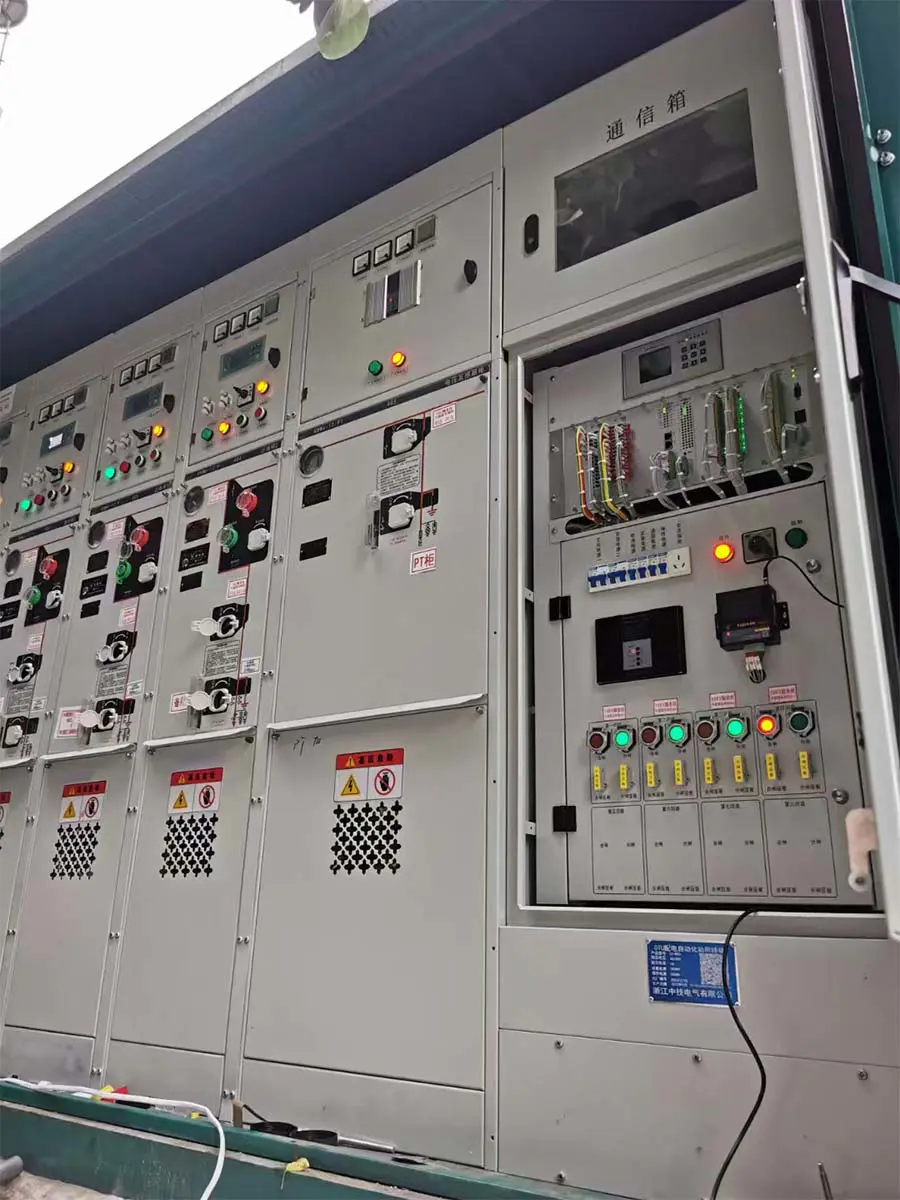

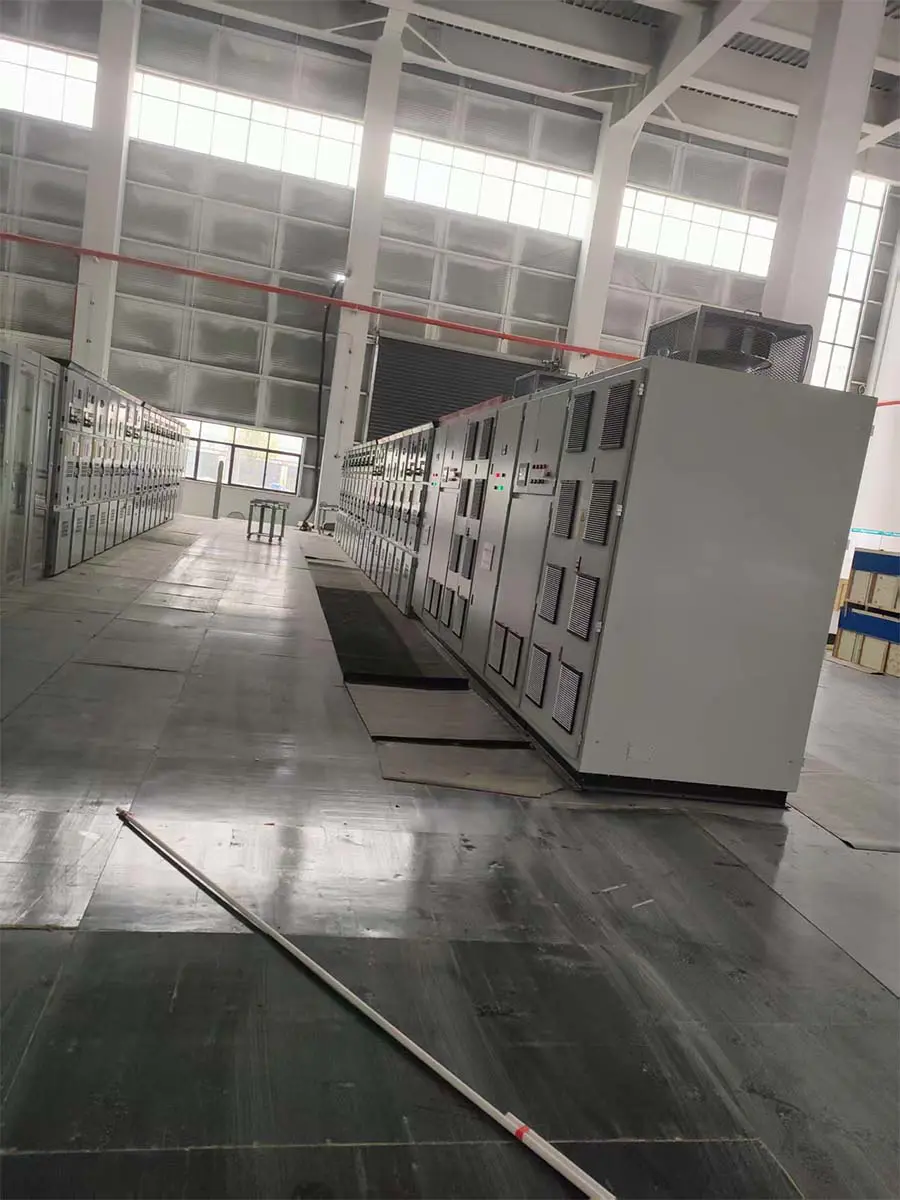

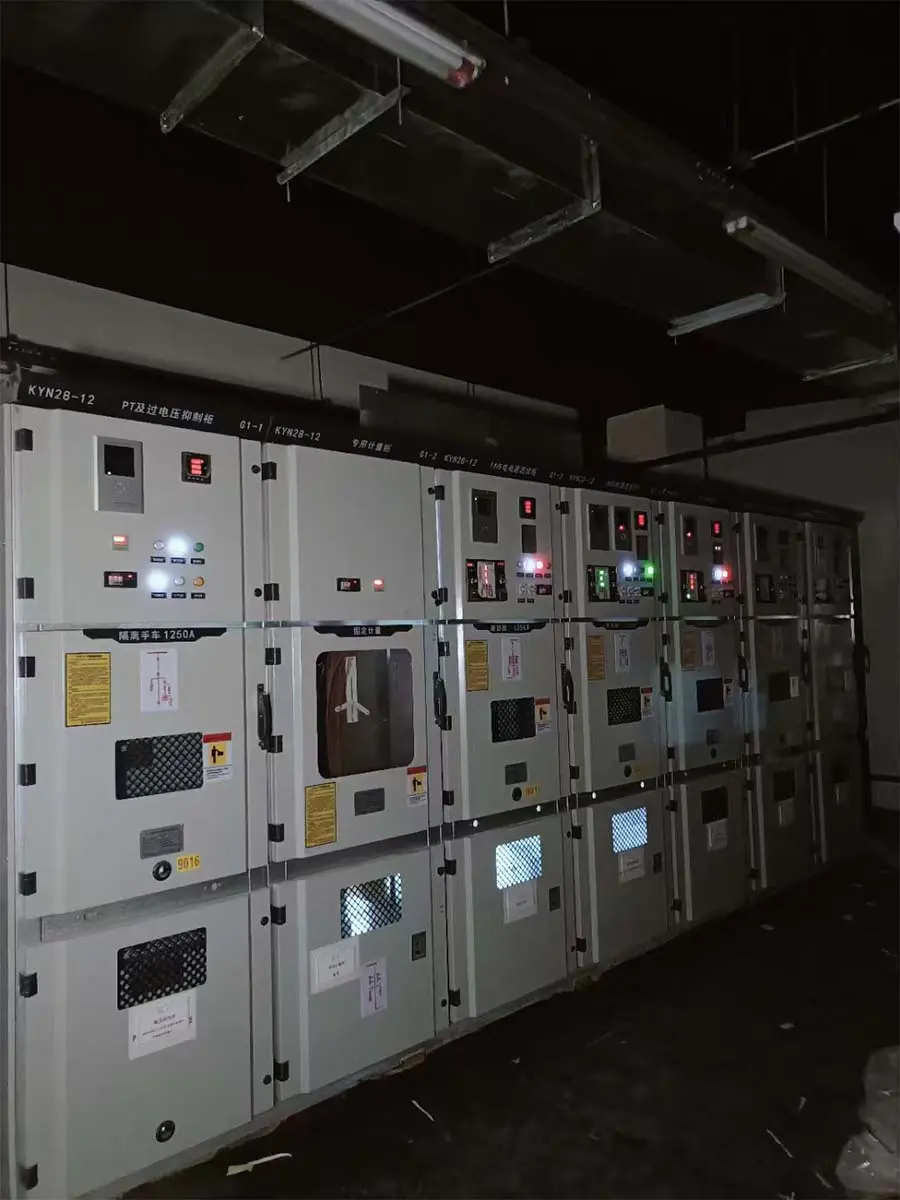

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB

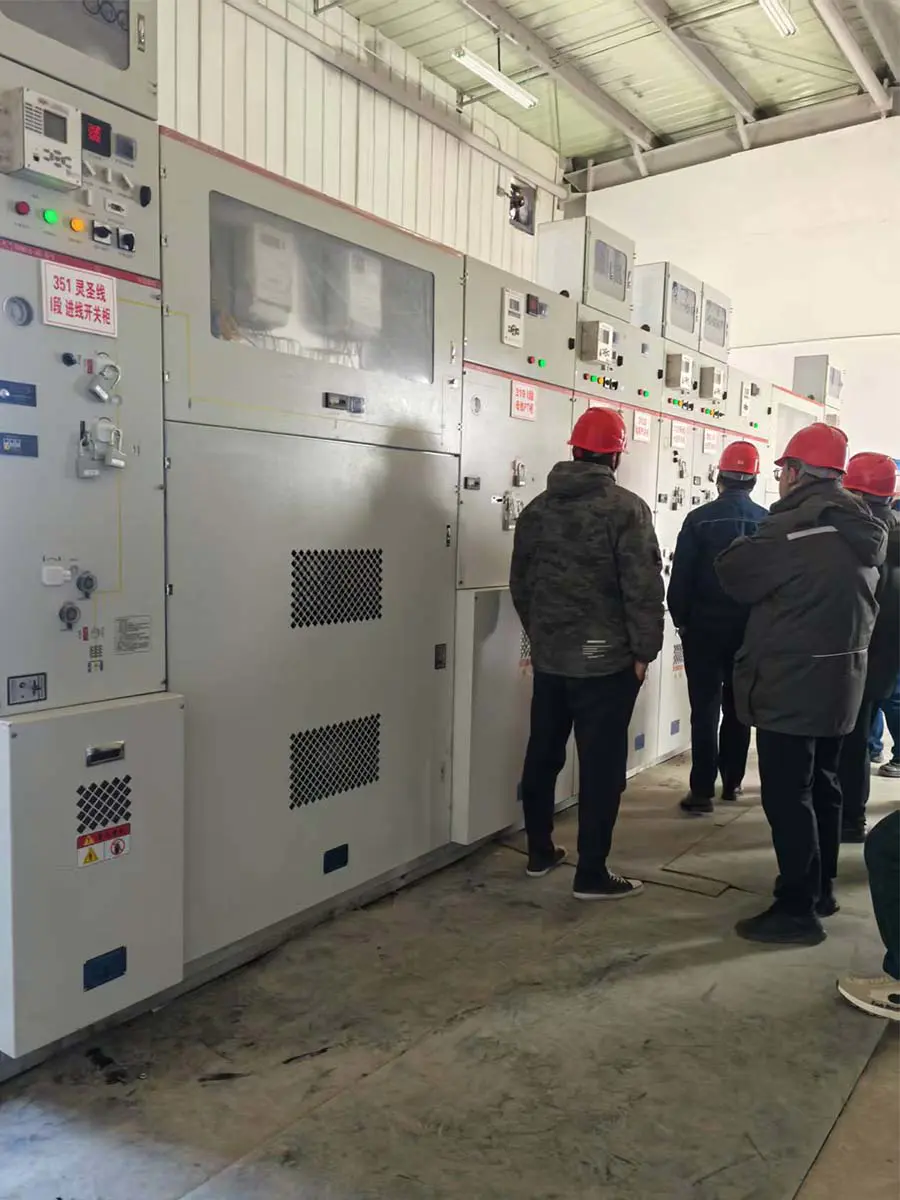

High And Low Voltage Cabinets Successfully Powered

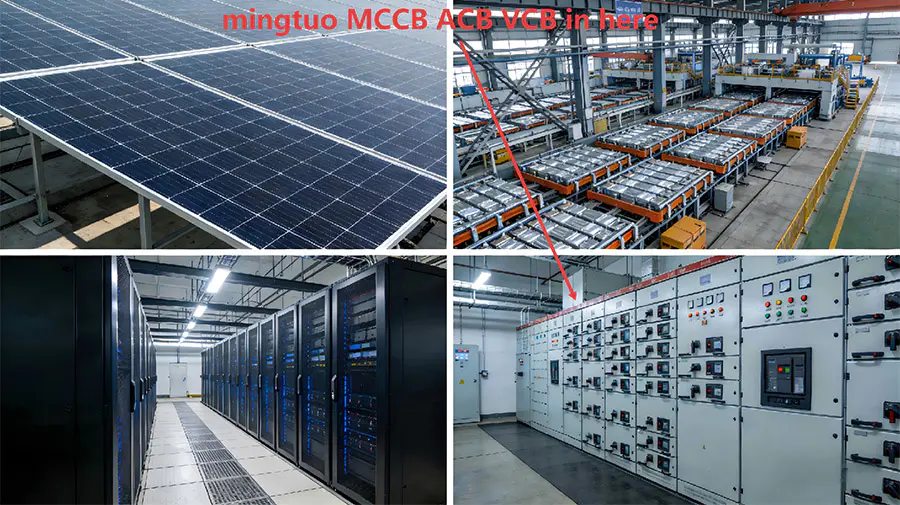

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful

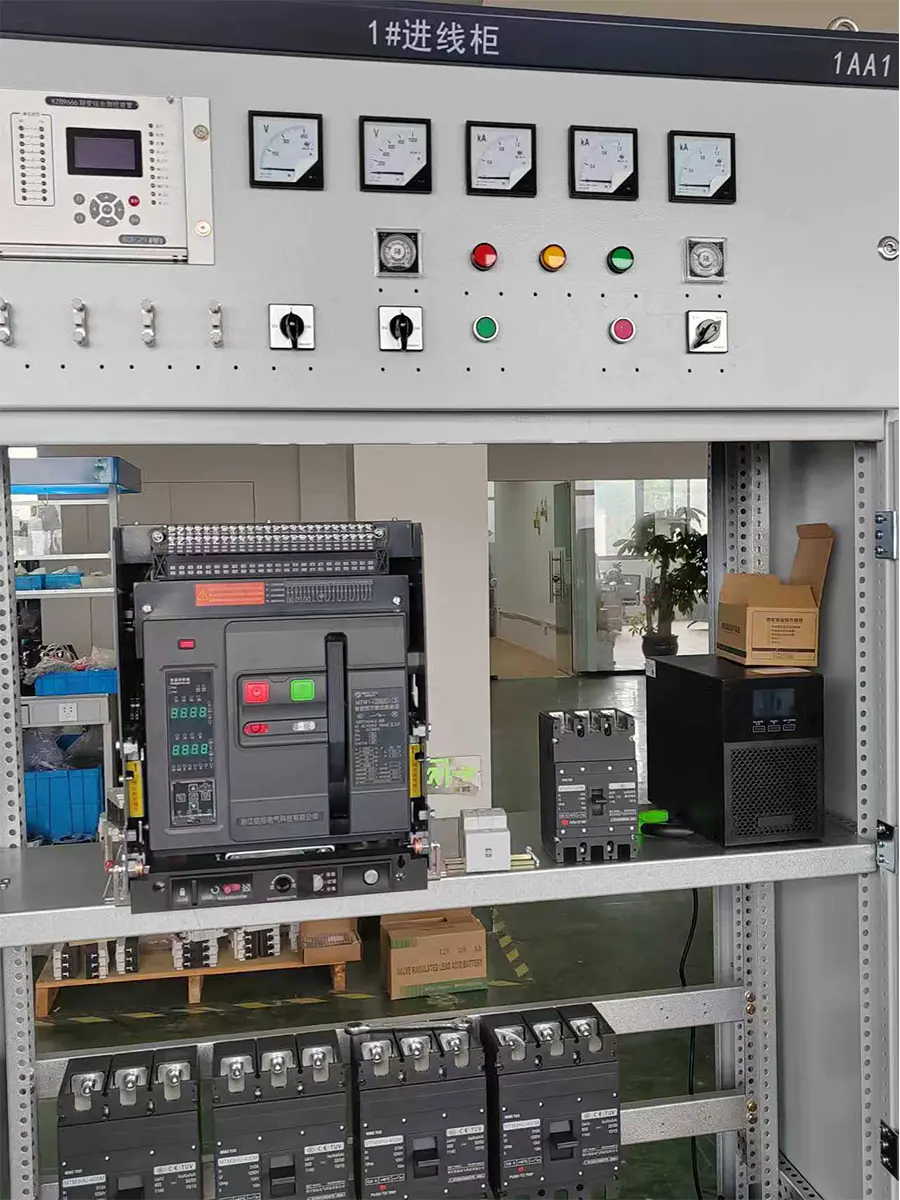

Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Curent	630A-6300A
Numărul de stâlpi	3P/4P
Capacitate de rupere	N1,N2,H1,H1B,H2,H3,L1
Tip	Fix / Sertar
Model	MTMT/MTNW/MTMVS

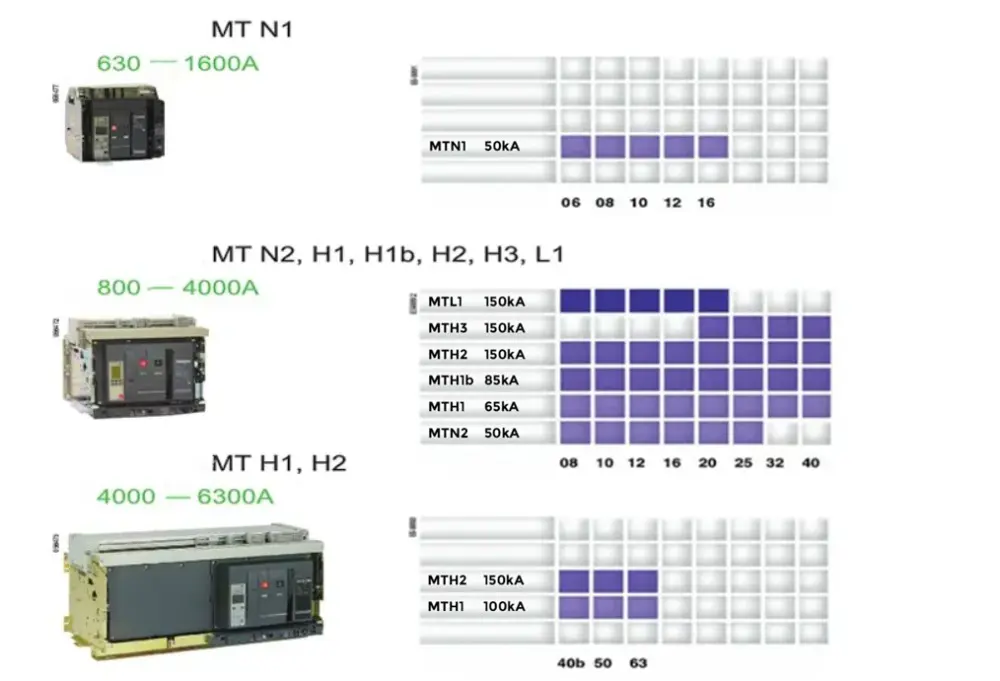

Tip întrerupător M la fața locului	MTMT			MTNW
Tip întrerupător M la fața locului	MTN1	MTH1	MTH2	MTN1	MTH1	MTH2
M08 3P/4P	√	√	√	√	√	√
M10 3P/4P	√	√	√	√	√	√
M12 3P/4P	√	√	√	√	√	√
M16 3P/4P	√	√	√	√	√	√
M20 3P/4P	√	√	√	√	√	√
M25 3P/4P	√	√	√	√	√	√
M32 3P/4P		√	√			√

Model NR.	MT12N1
Mediu de stingere a arcului	aer
Structura	ACB
Tip	Întrerupător
Certificare	ISO9001-2000, CE, CCC
Greutate brută unică	25.000 kg
Material	Standard înalt de plastic Argint Cupru
Frecvența nominală (Hz)	50/60
Protecție	IP30
Stil	Tip fix
Pachet de transport	Cutie de lemn
Marcă comercială	MINGTUO
Cod HS	8536200000
Viteza	Întrerupător de mare viteză
Instalare	Fix
Numărul de poli	3sau4
Funcția	Întrerupător convențional, protecție împotriva defecțiunii întreruptorului, protecție la supracurent, OVP (protecție la supratensiune)
Unități de vânzare	Un singur articol
Dimensiunea pachetului unic	27X32X40 Cm
Tensiune nominală	AC400V
Nume produs	Întrerupător de aer Acb
Pol	3p/4p
Certificat	IEC CE CCC
Caietul de sarcini	personalizat
Originea	Zhejiang, China
Capacitatea de producție	300
Dimensiunea pachetului	27,00 cm * 32,00 cm * 40,00 cm
Greutate brută a pachetului	26.000 kg
