Sisteme de întreruptoare cu carcasă izolată: cum funcționează și cum să alegi

Un inginer care lucra la un nou tablou de distribuție de joasă tensiune a descris odată dilema clasică pentru un alimentator de 1.600 A: un întrerupător cu carcasă turnată care abia acoperă valoarea nominală sau un întrerupător cu aer complet care se simțea exagerat. Întrerupătorul cu carcasă izolată (ICCB) se află în mijloc și rezolvă exact această problemă în mii de instalații. În termeni practici, un sistem ICCB este un întrerupător de carcasă turnat de înaltă performanță într-o carcasă complet izolată, echipat în mod normal cu protecție electronică la declanșare și adesea aranjat într-un leagăn extras. Acest articol explică ce înseamnă categoria, cum se compară cu carcasa turnată și întrerupătoarele de aer și ce trebuie să verificați înainte de a specifica una.

Ce este un sistem de întrerupătoare cu carcasă izolată

Un întrerupător cu carcasă izolată este, în esență, un întrerupător cu carcasă turnată de mare rezistență. Denumirea descrie carcasa: toate piesele care transportă curent sunt amplasate într-o carcasă izolată turnată din rășină termorigidă sau poliester armat cu sticlă. Această construcție menține unitatea compactă în timp ce conține arcul în timpul întreruperii. Majoritatea ICCB-urilor funcționează în intervalul de la 800 A până la 5.000 A, cu dimensiuni comune ale cadrului la 800 A, 1.600 A, 2.000 A, 3.200 A și 4.000 A. Ele împărtășesc mecanica de comutare de bază a unui MCCB, dar adaugă marja de performanță și funcționalitatea necesară alimentatoarelor critice.

Trei caracteristici separă un ICCB de un MCCB standard. În primul rând, un mecanism de energie stocată în doi pași asigură deschiderea și închiderea constantă, indiferent de cât de încet mișcă operatorul mânerul. În al doilea rând, o unitate de declanșare electronică înlocuiește declanșarea termomagnetică, oferind setări reglabile de lungă durată, de scurtă durată, instantanee și de defecțiune la pământ. În al treilea rând, cadrele mai mari sunt disponibile cu construcție detașabilă, astfel încât întrerupătorul poate fi retras pentru inspecție sau înlocuire fără deșuruburi de bare. Împreună, aceste caracteristici fac ca un ICCB să se comporte mai mult ca un întrerupător de circuit de aer, păstrând în același timp amprenta carcasei turnate.

De ce contează partea de sistem

Cuvântul „sistem” în sistemele de întrerupătoare cu carcasă izolată nu este întâmplător. Într-un tablou de distribuție, întrerupătorul nu funcționează niciodată singur. Este împerecheat cu o unitate de declanșare, un suport retractabil, interblocări mecanice, contacte auxiliare, declanșatoare în șunt sau declanșatoare de subtensiune, senzori de eroare la pământ și, uneori, un modul de comunicație. Unitatea de declanșare electronică este inima aranjamentului. Valorile reglabile de preluare și întârziere pe timp lung și scurt fac posibilă selectivitatea: o defecțiune la un alimentator din aval se elimină înainte de declanșarea întreruptorului principal. Fără coordonare, o singură defecțiune poate întuneca o întreagă instalație.

Atunci când o specificație necesită protecție LSIG sau monitorizare de la distanță, un MCCB termomagnetic nu o poate furniza, dar un întrerupător cu o unitate de declanșare controlată de microprocesor poate. Mulți constructori de tablouri de distribuție folosesc acum clasa de carcasă turnată ca implicită pentru alimentatoare cu montare fixă ​​și rezervă poziții de degajare pentru rețea și legături. Un întrerupător modern de distribuție a energiei, cum ar fi Întrerupător MTNSX cu carcasă turnată de la 100 A la 1.600 A acoperă o mare parte din aceste sarcini de alimentare cu o amprentă care se potrivește compartimentelor compacte.

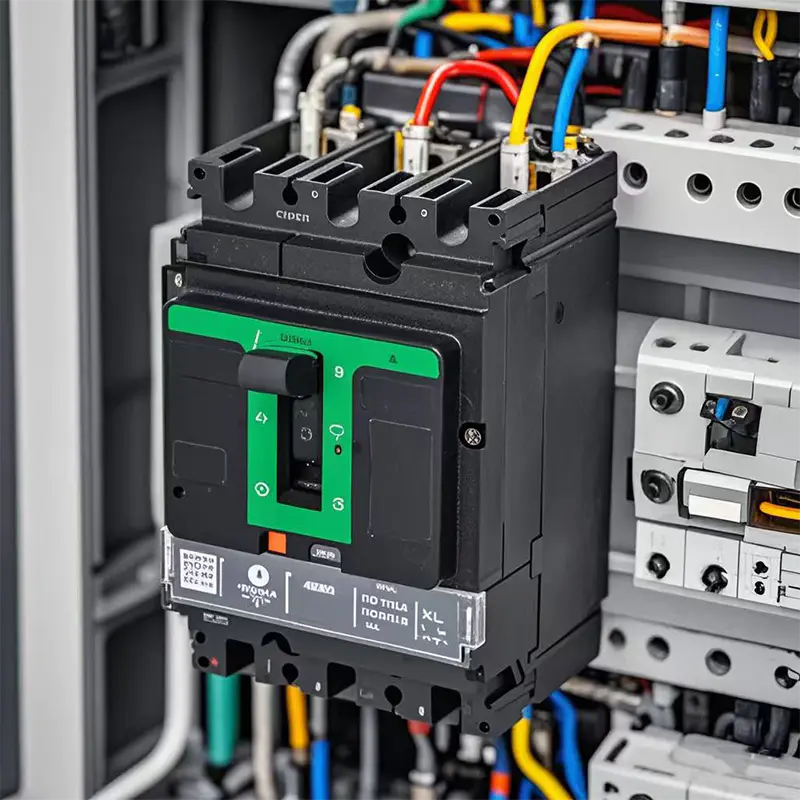

MT-NSX 3/4P 100A-630A întrerupător de circuit cu carcasă turnată AC pentru industrial și comercial Mingtuo, China, vânzări cu ridicata MT-NSX 3/4P 100A-630A întrerupător de circuit cu carcasă turnată AC pentru furnizorii de distribuție industrială și comercială și MT-N... Vizualizare produs →

Sisteme ICCB vs. carcasă turnată vs. întreruptoare cu aer

O comparație directă clarifică unde se încadrează fiecare tehnologie în distribuția de joasă tensiune.

Tabelul clarifică un punct: ICCB-urile ocupă spațiul dintre întrerupătoarele de carcasă turnate de înaltă performanță și întrerupătoarele de aer. Ele oferă cea mai mare parte a funcționalității și a selectivității unui ACB într-un pachet care se integrează cu ușurință în aparatele de comutare compacte. Compensațiile apar la extreme. Sub aproximativ 800 A, un MCCB bine construit este mai economic. Peste 3.200 A, sau atunci când tabloul este deja dimensionat în jurul compartimentelor standard ACB, un întrerupător de circuit de aer devine alegerea practică.

Acolo unde sistemele de întrerupere a carcasei izolate își câștigă locul

Sistemele ICCB sunt rareori cea mai ieftină opțiune, dar devin opțiunea potrivită atunci când trei condiții se suprapun: alimentatorul are nevoie de o marjă reală de purtare a curentului, studiul de protecție necesită curbe ajustabile și se așteaptă întreținere fără oprire prelungită. Instalațiile tipice includ:

• Tablouri de distribuție de joasă tensiune și centre de comandă a motoarelor în care pozițiile principale sau de prindere necesită o reparație extrasă.
• Creșteri înalte și alimentatoare comerciale unde spațiul electric al încăperii este redus.
• Instalații industriale cu procese continue, unde selectivitatea și înlocuirea rapidă reduc timpul de nefuncționare.
• Centre de date, spitale și alte facilități critice cu fluxuri duale, transfer automat sau backup generator.
• Circuite de ieșire și bypass UPS, unde declanșatoarele electronice se coordonează cu protecția transformatorului din amonte.

În fiecare caz, factorul decisiv este unitatea de declanșare și configurația tabloului de distribuție. Dacă un întrerupător termomagnetic fix nu poate furniza curba de coordonare, proiectul trece la o clasă de declanșare electronică. Dacă aspectul tabloului de distribuție necesită și o construcție extrasă, specificați efectiv un sistem ICCB sau un întrerupător de aer.

Ce trebuie verificat înainte de a specifica un sistem ICCB

O specificație care arată ca o simplă evaluare a curentului poate ascunde mai multe detalii de inginerie. Treceți prin aceste puncte înainte de a vă angaja într-o clasă breaker.

1. Evaluare continuă și marjă de cadru. Selectați un cadru egal cu sau peste puterea conductorului, cu spațiu pentru creșterea viitoare.
2. Întreruperea evaluărilor. Verificați atât capacitatea de întrerupere finală, cât și cea de serviciu în raport cu nivelul de defecțiune calculat.
3. Funcțiile unității de declanșare. Confirmați că setările de lungă durată, de scurtă durată, instantanee și de eroare la pământ sunt disponibile și reglabile la fața locului.
4. Coordonarea selectivității. Verificați coordonarea cu protecția transformatorului din amonte și alimentatoarele din aval, inclusiv rezistența pe timp scurt.
5. Constructie detasabila sau fixa. Decideți dacă instalația necesită înlocuirea întreruptorului fără a scoate sub tensiune bara.
6. Accesorii și comunicații. Includeți declanșarea de subtensiune, declanșarea în șunt, contactele auxiliare sau comunicarea cu magistrala, dacă este necesar.
7. Conditii de serviciu. Aplicați derating pentru temperatura ambientală, altitudine, umiditate sau medii corozive.
8. Standarde și certificare. Confirmați conformitatea cu IEC 60947-2, UL 489 sau cu standardul pentru piața de destinație.

Pentru aplicațiile în banda superioară ICCB sau când tabloul de distribuție este construit în jurul compartimentelor întrerupătoarelor de aer, alternativa naturală este un întrerupător de circuit de aer extras. Mingtuo Electric MT-2000-3200A întrerupător de circuit de aer extras pentru distribuția de joasă tensiune acoperă intervalul de la 2.000 A până la 3.200 A cu construcția extrasă și performanța de întrerupere așteptată de la un întrerupător principal din acea clasă.

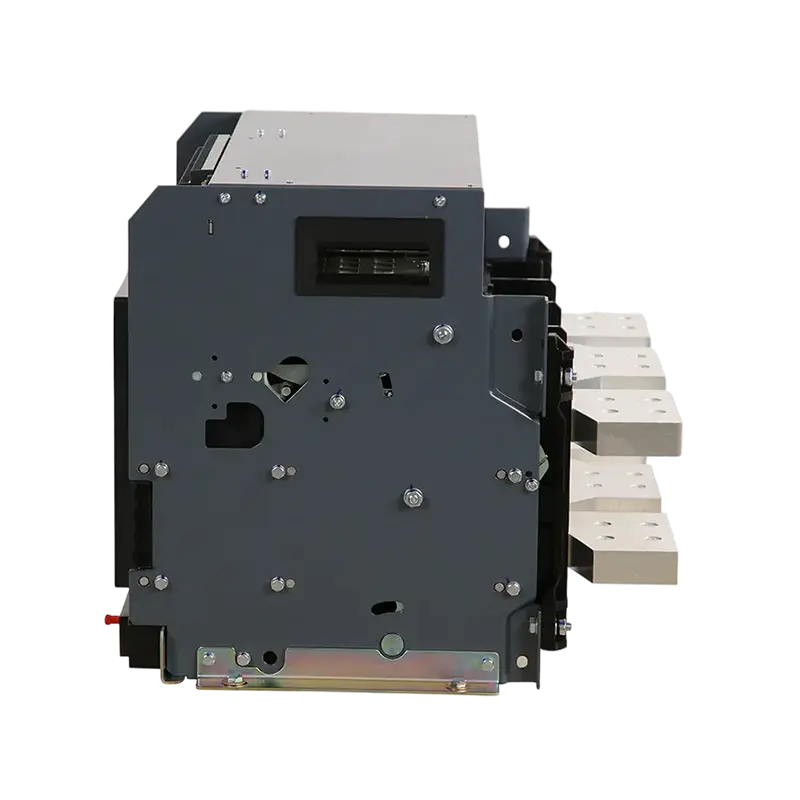

Furnizori de întreruptoare de aer de distribuție de joasă tensiune, fabrică Mingtuo este furnizori en-gros de întreruptoare de aer de distribuție de joasă tensiune de 2000–3200A și producător de întreruptoare de circuit de aer de joasă tensiune... Vizualizare produs →

Potrivirea tehnologiei la aplicație

Cea mai bună clasă este rareori cea mai scumpă. Un MCCB de înaltă performanță cu montare fixă ​​se ocupă de multe alimentatoare în mod economic. Un sistem ICCB cu declanșare electronică se potrivește atunci când selectivitatea și reglabilitatea contează. Un ACB extras câștigă atunci când tabloul de distribuție este mare, curentul depășește aproximativ 3.200 A sau strategia de întreținere favorizează retragerea completă. Fiecare pas în clasă adaugă costuri și amprentă, astfel încât nivelul de defecțiune, coordonarea și nevoile de servicii ar trebui să conducă decizia.

Gama de produse disponibilă de la un singur producător poate simplifica această decizie. Pe partea de carcasă turnată, seria MTNSX acoperă distribuția puterii de la 100 A la 1.600 A pentru aplicații de alimentare cu montare fixă. Pe partea de aer, NT/NW avansat întrerupător de circuit de aer nominal între 1.600 A și 6.300 A deservește poziții principale și de legătură fixe și retractabile, extinzându-se dincolo de limitele practice ale cadrelor ICCB.

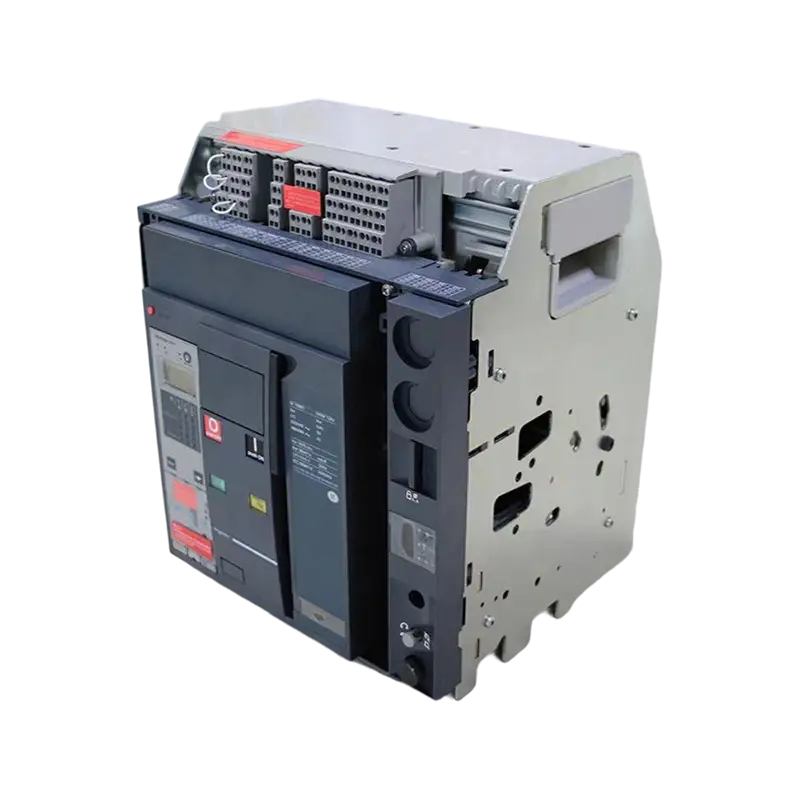

Întrerupător avansat de aer 1600A–6300A pentru instalații fixe și retractabile Sup Mingtuo, China Comerț cu ridicata pentru întrerupător de aer avansat 1600A–6300A pentru furnizorii de instalații fixe și retractabile și circuit de aer avansat... Vizualizare produs →

Înțelegerea sistemelor de întrerupere a carcasei izolate contează, deoarece categoria se află exact acolo unde multe proiecte reale au nevoie de protecție: suficient de înaltă ca performanță pentru a oferi selectivitate și funcționalitate, suficient de compactă pentru a se potrivi cu încăperile electrice reale și suficient de bine documentată pentru a fi specificate cu încredere. Începeți cu calcule de erori și un studiu de selectivitate, iar clasa ICCB se dovedește adesea a nu fi nici un compromis, nici un lux, ci potrivită. Ghidul nostru de selecție a întrerupătoarelor de joasă și medie tensiune parcurge întreaga gamă de la MCCB la ACB până la întrerupător de vid. Pentru cerințe specifice tabloului, echipa de ingineri de la Mingtuo Electric poate examina dimensiunile cadrului, unitățile de declanșare și aranjamentele de deplasare în raport cu profilul dvs. de încărcare.
