Când contactorul de curent alternativ este pornit, bobina internă va genera un câmp magnetic, ceea ce face ca miezul de fier în mișcare și miezul de fier staționar să fie atrași împreună, conducând sistemul de contact să contacteze contactul staționar și conducând circuitul. După ce bobina își pierde puterea, forța de aspirație dispare, iar arcul de resetare va împinge în sus miezul de fier în mișcare, provocând separarea contactelor și ruperea circuitului.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

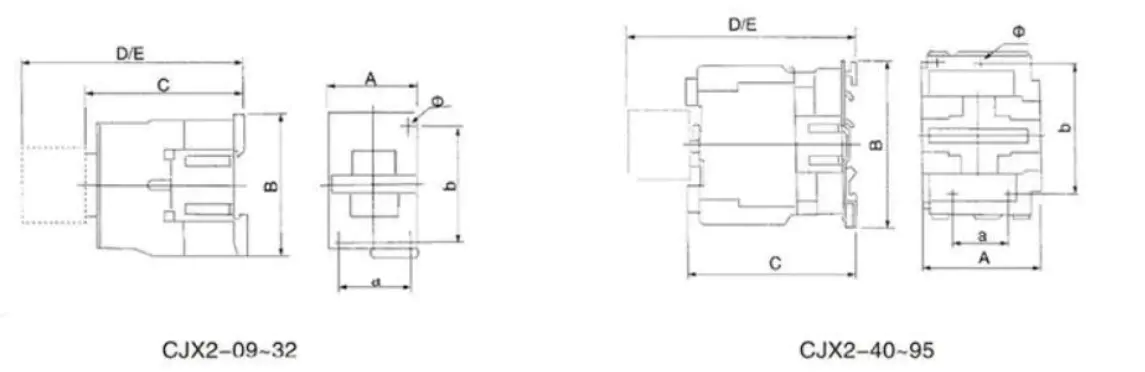

| MODEL | A | B | C | D | E | a | b | Φ |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Tipul de model | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Curent nominal de lucru (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Motor trifazat AC-3 nivel (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Curent nominal de încălzireIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Durata de viață electrică (10000 de cicluri) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Durata de viata mecanica (10000 de cicluri) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Model de contact | 3P NR | 3P NC NR | |||||||||
| Model | Curent nominal (A) | Contactul principal | Contact auxiliar | Putere de sarcină monofazată (kW) | Putere de sarcină trifazată (kW) |
| CJX2-0910 | 9A | 3NR | 1NR | 1,8 kW | 3,5 kW |
| CJX2-0901 | 9A | 3NR | 1NC | 1,8 kW | 3,5 kW |
| CJX2-1210 | 12A | 3NR | 1NR | 2,5 kW | 5KW |
| CJX2-1201 | 12A | 3NR | 1NC | 2,5 kW | 5KW |
| CJX2-1810 | 18A | 3NR | 1NR | 3,5 kW | 7,5 kW |
| CJX2-1801 | 18A | 3NR | 1NC | 3,5 kW | 7,5 kW |
| CJX2-2510 | 25A | 3NR | 1NR | 5KW | 8,5 kW |
| CJX2-2501 | 25A | 3NR | 1NC | 5KW | 8,5 kW |
| CJX2-3210 | 32A | 3NR | 1NR | 6KW | 12KW |
| CJX2-3201 | 32A | 3NR | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NR | 1NR 1NC | 8KW | 18,5 kW |
| CJX2-5011 | 50A | 3NR | 1NR 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NR | 1NR 1NC | 12,5 kW | 28 kW |
| CJX2-8011 | 80A | 3NR | 1NR 1NC | 15,5 kW | 37 kW |
| CJX2-9511 | 95A | 3NR | 1NR 1NC | 18,5 kW | 44KW |
