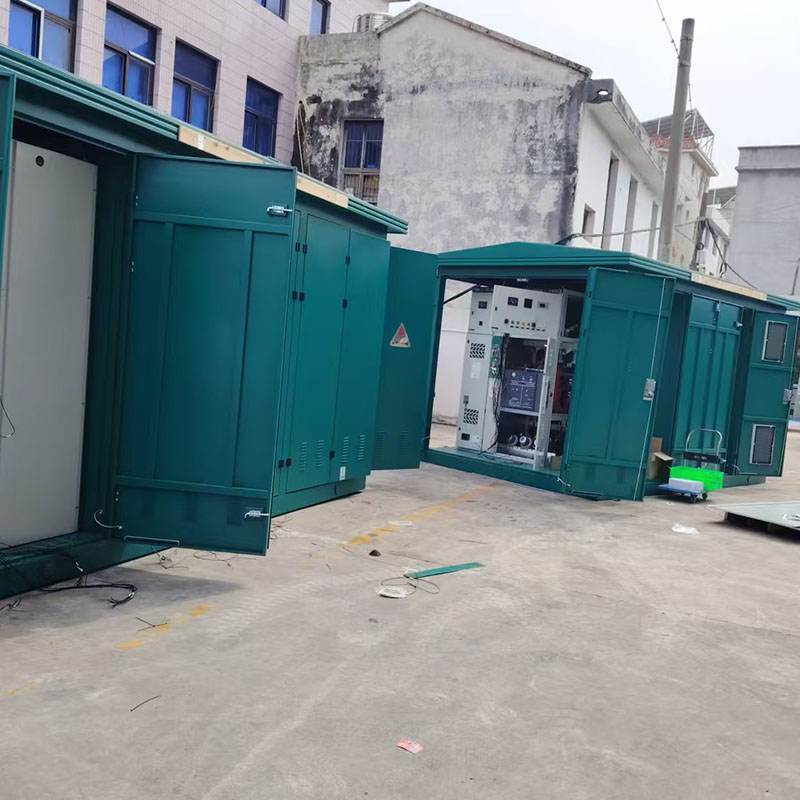

Substație prefabricată de tip european / Transformator combinat ZGS

Prezentare generală a produsului

ZGS12 Transformator montat pe suport de tip american este un echipament de distribuție a energiei prefabricat în aer liber integrat, dezvoltat independent de Mingtuo Electric. Acesta integrează comutatorul de sarcină de înaltă tensiune, siguranțe de conectare cu dublă sensibilitate, transformatorul immers în ulei și dulapul de ieșire de joasă tensiune într-un singur rezervor de ulei sigilat comun, adoptând un design complet etanș și complet izolat immers în ulei.

Acceptă atât rețeaua inelă, cât și modurile de alimentare cu un singur terminal, aplicate pe scară largă în renovarea rețelei electrice urbane, comunități rezidențiale, piețe comerciale, centrale fotovoltaice distribuite, parcuri industriale și proiecte temporare de alimentare cu energie electrică.

Avantajele de bază ale produsului

Structură integrată ultra-compactă cu un singur rezervor

Toate componentele de protecție de înaltă tensiune și corpul transformatorului au în comun un rezervor de ulei etanș. Volumul total este de numai 1/3 ~ 1/5 din stația de cutie europeană cu aceeași capacitate, reducând foarte mult ocuparea terenului și costul construcției civile. Designul integrat cu o singură cutie simplifică transportul pe mare și pe uscat și plasarea fundației la fața locului.

Izolație completă și siguranță ridicată la atingere

Liniile de intrare de înaltă tensiune adoptă conectori de cablu cot complet izolați; Suprafața exterioară a cablului nu este electrificată și poate fi atinsă pentru o funcționare în siguranță. Siguranța de rezervă cu dublă sensibilitate și limitarea curentului asigură protecție dublă la supracurent și suprasarcină, evitând arderea echipamentului. Designul de împământare în trei puncte elimină părțile sub tensiune expuse pentru a preveni accidentele cu șocuri electrice.

Întreținere redusă și durată lungă de viață

Rezervorul de ulei complet etanș izolează uleiul izolator de aer, încetinind îmbătrânirea uleiului pentru o funcționare pe termen lung fără întreținere. Terminalele standard pentru siguranțe și cabluri conectabile permit înlocuirea rapidă a componentelor deteriorate fără dezasamblare complexă. Carcasa din oțel laminată la rece cu acoperire electrostatică în aer liber anticorozivă se adaptează la ploaie, praf, medii exterioare cu umiditate ridicată.

Compartiment flexibil personalizat de joasă tensiune

Suportă schemele de cablare a rețelei principale în inel și a terminalului unic, realizând comutarea fără întreruperi a puterii pentru a îmbunătăți fiabilitatea sursei de alimentare. Compartimentul de joasă tensiune rezervă șine de instalare abundente pentru MCCB, contoare de putere multifuncționale, comutator de transfer automat ATS și module de compensare a puterii reactive, complet personalizabile în funcție de cerințele de sarcină ale utilizatorului.

Miez de transformator cu pierderi reduse

Transformatorul încorporat cu scufundare în ulei adoptă un miez din tablă de oțel siliconică, cu pierderi reduse fără sarcină, zgomot redus de funcționare și rezistență puternică la scurtcircuit și suprasarcină. Permite o funcționare îndelungată la suprasarcină fără a scurta durata de viață, stabilă pentru scenarii industriale continue cu sarcini grele.

Structura internă
Compartiment de înaltă tensiune (partea stângă) Echipat cu comutator de sarcină, siguranță dublă sensibilitate, conectori pentru cabluri cotiți și paratrăsnet immers în ulei. Toate componentele sub tensiune de înaltă tensiune sunt scufundate în ulei izolator de transformator, complet etanșat și izolat; ferestre de operare rezervate pentru înlocuirea siguranțelor și inspecția de rutină.

Rezervor principal al transformatorului (zona centrală mijlocie) Miez și înfășurare a transformatorului trifazat immers în ulei, rezervor de ulei comun cu componente de înaltă tensiune. Structura radiatorului expus pe trei laturi pentru o disipare eficientă a căldurii, echipat cu indicator de nivel de ulei, supapă de limitare a presiunii și supapă de evacuare a uleiului pentru monitorizare și întreținere ușoară.

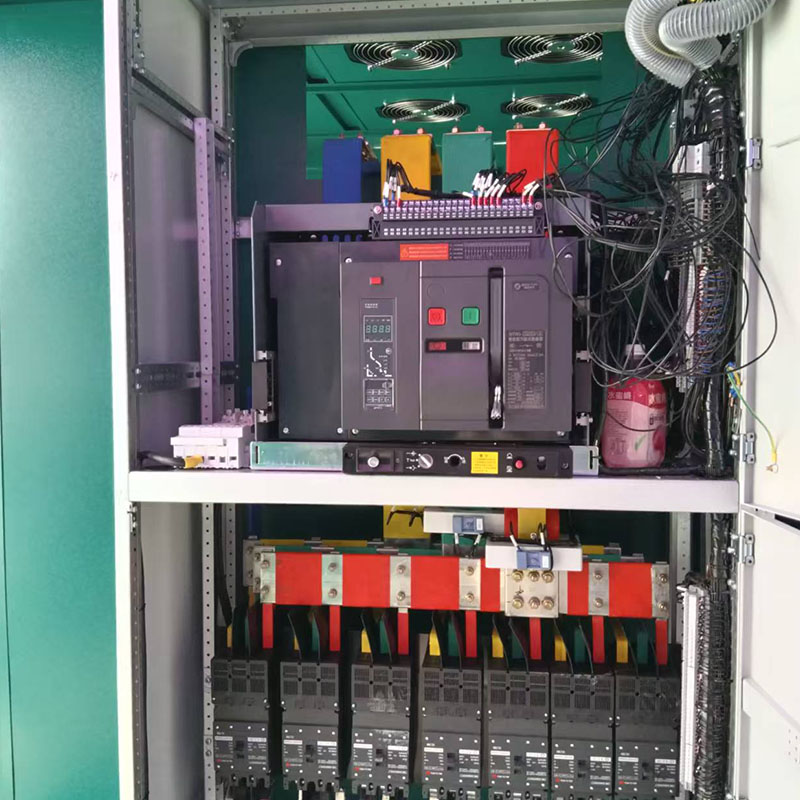

Compartiment de ieșire de joasă tensiune (partea dreaptă) Despărțitor independent din oțel separat de rezervorul transformatorului. Șine de montare rezervate pentru întrerupătoare cu carcasă turnată, contoare de putere multifuncționale, blocuri de borne și dispozitive de compensare a puterii reactive. Comunicație RS485 rezervată pentru andocarea sistemului inteligent de monitorizare a puterii.

Carcasă externă Dulap integrat dintr-o singură bucată din tablă de oțel laminată la rece, cu partea superioară înclinată pentru scurgerea apei de ploaie. Pulverizare electrostatică antirugină în aer liber, uși multiple ale dulapului cu blocare pentru întreținerea clasificată a fiecărui compartiment.

Scenarii de aplicare

Renovarea rețelei electrice urbane, cartiere rezidențiale, școli, spitale și centre comerciale; Centrale fotovoltaice distribuite, parcuri eoliene și stocare de energie care sprijină distribuția energiei; Ateliere de fabrici industriale, întreprinderi miniere și alimentare cu energie electrică a parcului; Alimentare temporară de construcție pentru autostrăzi, tuneluri, tranzit feroviar și proiecte municipale; Rețea rurală de distribuție a energiei electrice și alimentare centralizată a iluminatului stradal.

Tabelul parametrilor tehnici
